7.9.3.4.1.1. Punti di fissaggio generali

Le parti create in PARTdesigner possono essere configurate [Configurator]con il configuratore[98] agli assiemi. A tale scopo, alle parti devono essere già assegnati punti di connessione o di inserimentodefiniti e denominati con precisione in PARTdesigner . devono essere assegnati alle parti.

Esempio:

Un cubo contiene un foro in cui verrà inserita successivamente una vite (configurazione di montaggio). Per il foro viene quindi definito un punto di connessione.

  1. Fare clic sull'area [Face] in cui si trova il foro. --> Lo schizzo [Sketch]corrispondente appare nella cronologia [History] con uno sfondo colorato.

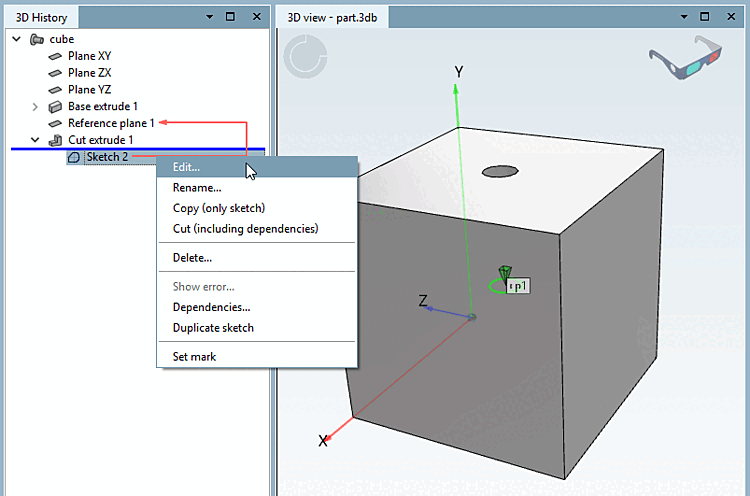

  2. Aprire il menu contestuale dello schizzo (qui lo schizzo 2) con un clic secondario del mouse.

    Figura 7.605.

  3. Fare clic su Modifica.... [Edit...]

  4. Lo Sketcher viene aperto.

  5. Fare clic sul pulsante Inserisci punto di associazione [Insert connection point] .

  6. "Catturare" il centro del cerchio (foro) con il puntatore del mouse e fissarlo con un semplice clic del mouse.

    --> Il punto riceve un simbolo del triangolo verde .

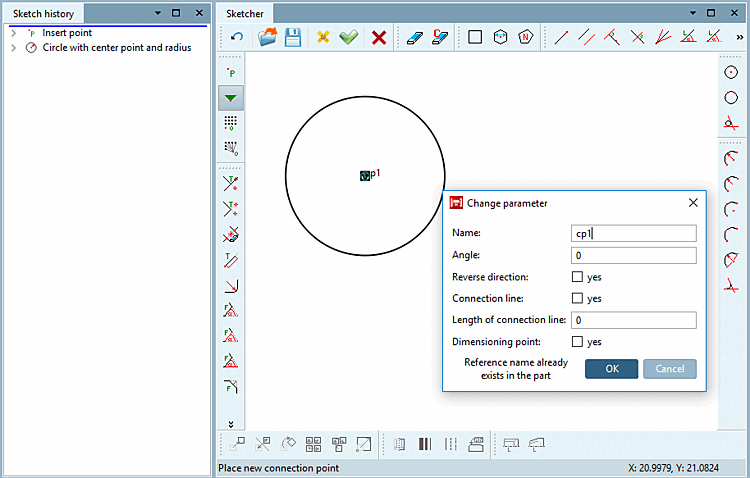

    --> Si apre la finestra Modifica parametri [Change parameter].

    Figura 7.606.

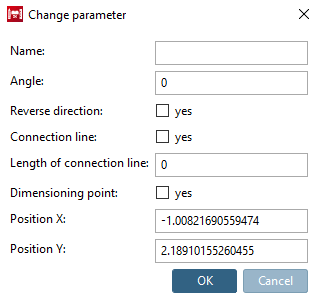

    Se si posiziona il punto di connessione liberamente (senza "snap"), nel dialogo sono disponibili anche le opzioni Posizione X e Posizione Y.

    Figura 7.607.

    Specificare un nome per il punto di connessione, ad esempio cp1, e confermare con OK.

    È possibile apportare modifiche agli altri campi di immissione:

    • Angolo [Angle]: rotazione del punto di connessione

      [Nota]Nota

      Il punto di connessione viene ruotato intorno alla punta della piramide. Sezione 7.13.5.7.3.1, “Posizione di partenza per la rotazione” Un esempio di questa soluzione si trova in .

      Figura 7.608.

      Se si richiedono rotazioni in altri layer, lavorare con un layer di riferimento opportunamente impostato su cui posizionare il punto di connessione.

      Sezione 7.9.3.4.1.4, “ Punti di fissaggio sulle curve ”È possibile trovare un altro caso d'uso in .

    • Inversione della direzione [Reverse direction]: L'inversione della direzione è necessaria, ad esempio, per una cerniera. Le cerniere devono combaciare in direzioni opposte.

    • Linea di inserimento [Connection line] e lunghezza della linea di inserimento [Length of connection line]: le linee di inserimento possono essere utilizzate per gli elementi mobili. Ad esempio, per i connettori di profili che si muovono in una scanalatura. Sezione 7.9.3.4.1.6, “ Creare una linea di inserimento ” Vedere .

    • Punto di quota [Dimensioning point]: attivare questa opzione se un punto di connessione deve essere utilizzato anche come punto di quota. Sezione 7.16, “ Finestra di aggancio "Dimensioni ” Vedere .

  7. Fare clic sul pulsante Applica modifiche [Accept changes] .

    --> Lo sketcher [Sketcher] è chiuso.

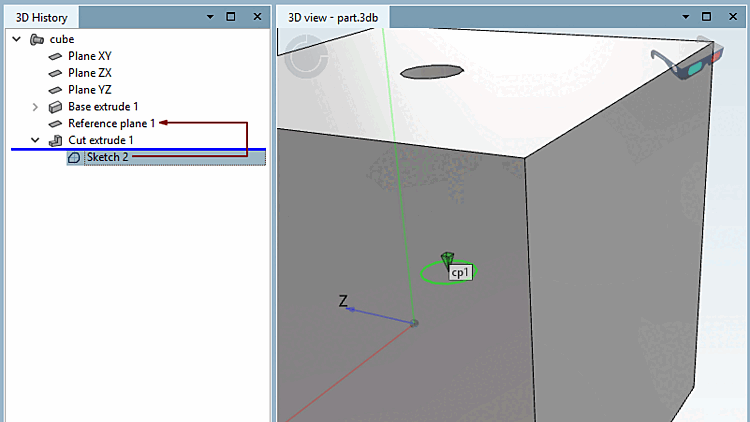

    --> Nella vista 3D [3D view], il punto di connessione è indicato anche da un simbolo di triangolo verde tridimensionale simbolo del triangolo verde simbolo.

    Figura 7.609.

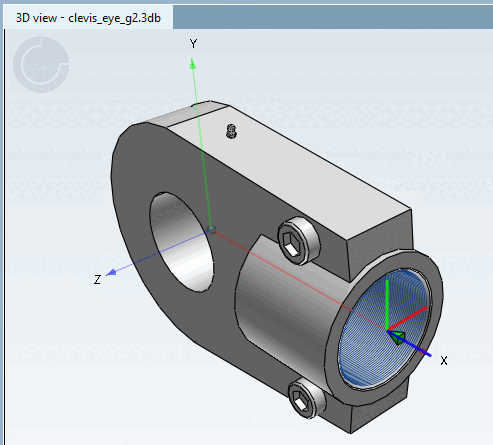

Sistema di coordinate per i punti di connessione

Per impostazione predefinita, il sistema di coordinate non viene visualizzato nei punti di connessione.

Tuttavia, è possibile attivare la visualizzazione se si imposta il valore del tasto corrispondente su "1" in $CADENAS_USER.

[Settings3DPane]
cpCoordinateSystem=1

Figura 7.610.



[98] Vedere Configuratore Capitolo 9, Configuratore
