2.1.7.6.1.  Barra degli strumenti della vista 3D

Questa sezione spiega i singoli pulsanti della barra degli strumenti 3D della finestra 3D:

Barra degli strumenti 3D

Figura 2.640. Barra degli strumenti 3D

Bordi [Edges]

Sfumato [Shaded]

Ombreggiato con bordi [Shaded with edges]

Catturare tutto [Zoom all]

Il display è montato al centro della finestra.

Lente d'ingrandimento [Magnifying glass]

La lente di ingrandimento consente di visualizzare i dettagli del componente.

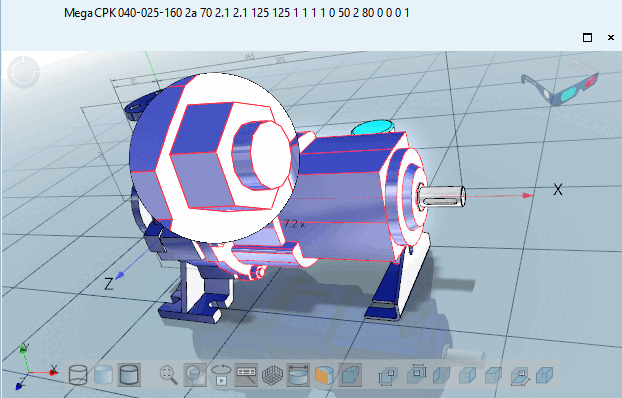

Lente d'ingrandimento [Magnifying glass] accesa

Figura 2.641.  Lente d'ingrandimento [Magnifying glass] accesa

[Nota]Nota

Per il controllo della lente di ingrandimento valgono le stesse regole della finestra 3D in generale.

Ad esempio, è possibile spostare la lente di ingrandimento sul componente tenendo premuti i pulsanti destro e sinistro del mouse.

È possibile utilizzare la rotella del mouse per eseguire lo zoom all'interno della lente di ingrandimento.

Animazione [Animation]

L'animazione (componente rotante) viene attivata o disattivata.

[Nota]Nota

L'animazione può anche essere disattivata facendo clic su un punto qualsiasi accanto alla barra degli strumenti.

Mostra testi e classi [Show texts and classes]

Il sottomenu contiene le seguenti voci:

  • Testo [Text]:

  • Classi [Classes]:

  • Elementi di classificazione:

    • Collegamento elettrico

    • Elettroallineamento Coordsys

Testo [Text] visibile

Figura 2.642.  Testo [Text] visibile

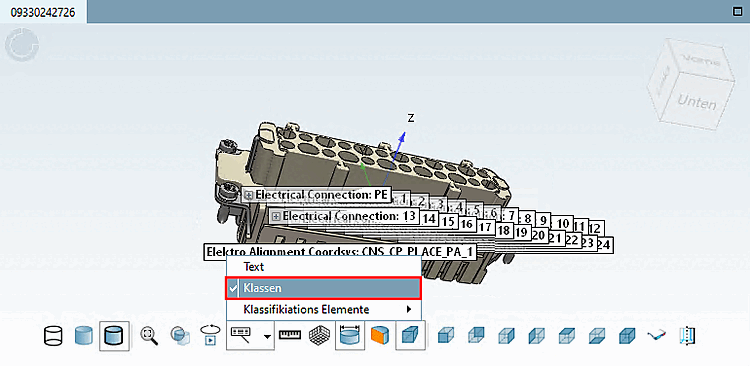

Classi [Classes] visibili

Figura 2.643.  Classi [Classes] visibili

Le classi e le geometrie ausiliarie non vengono visualizzate insieme. Se necessario, l'altra funzione viene disattivata.

Visualizzazione della griglia di misurazione [Show measuring grid]

Sezione 2.1.7.6.4, “ Griglia di misurazione ”Vedere .

Dimensioni vedi [Show Dimensionings]

Sezione 2.1.7.6.5, “ Mostra le dimensioni ”.

Visualizzazioni che dimensione, è possibile riconoscerla nella barra degli strumenti 3D da un con linea di quota .

Definire il piano di taglio [Define section cut...]...

Sezione 2.1.7.6.7, “ Definire il piano di taglio... ”Vedere .

Proiezione prospettica [Perspective projection], vista anteriore (Z) [Front view (Z)], vista posteriore (-Z) [Rear view (-Z)], vista sinistra (-X) [Left view (-X)], vista destra (X) [Right view (X)], vista superiore (Y) [Top view (Y)], vista inferiore (-Y) [Bottom view (-Y)], vista isometrica [Isometric view]

Se per una visualizzazione dimensioni sono state create dal produttore e Mostra dimensioni [Show Dimensionings] è attivato, un'icona con Le linee di quota visualizzate. Vedere.Sezione 2.1.7.6.5, “ Mostra le dimensioni ”

Rosso/ciano [Red/cyan]

Visualizzazione del componente in anteprima 3D plastico. L'effetto tridimensionale si verifica solo se si utilizzano occhiali rosso-ciano!

La parte selezionata viene allineata per migliorare l'effetto tridimensionale. Lo sfondo viene automaticamente oscurato. L'opzione dell'effetto rosso/ciano può essere utilizzata indipendentemente dalla modalità di visualizzazione (Linee [Lines], Bordi nascosti [Hidden lines], Sfumato [Shaded], ecc.).

Visualizzazione della geometria ausiliaria [Show auxiliary geometry]

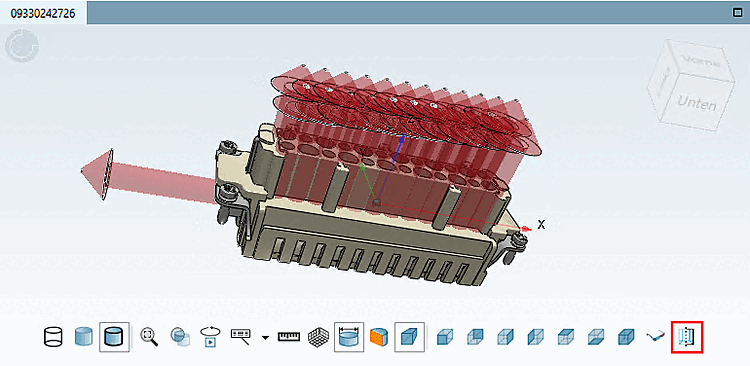

Geometria ausiliaria visibile

Figura 2.644. Geometria ausiliaria visibile

Le classi e le geometrie ausiliarie non vengono visualizzate insieme. Se necessario, l'altra funzione viene disattivata.
