3.1.7.6.1. 3D Ansicht Toolbar

Im diesem Abschnitt sind die einzelnen Schaltflächen der 3D-Werkzeugleiste des 3D-Fensters erklärt:

3D-Werkzeugleiste

3D-Werkzeugleiste

Kanten

Schattiert

Schattiert mit Kanten

Alles fangen

Die Darstellung wird im Fenster mittig eingepasst.

Vergrößerungsglas

Das Vergrößerungsglas ermöglicht die Betrachtung von Details am Bauteil.

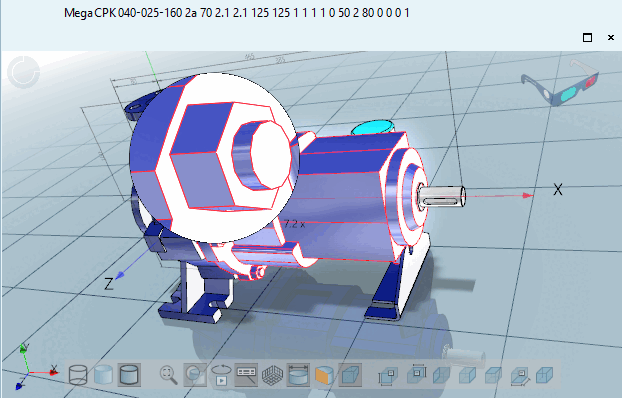

Vergrößerungsglas eingeschaltet

Vergrößerungsglas eingeschaltet

[Hinweis]Hinweis

Für die Steuerung des Vergrößerungsglases gelten dieselben Regeln wie im 3D-Fenster allgemein.

Beispielsweise können Sie mit gehaltener linker und rechter Maustaste das Vergrößerungsglas über dem Bauteil bewegen.

Mit dem Mausrad können Sie innerhalb des Vergrößerungsglases zoomen.

Animation

Die Animation (Bauteil rotierend) wird ein- oder ausgeschaltet.

[Hinweis]Hinweis

Mit Klick auf eine beliebige Stelle neben der Werkzeugleiste wird die Animation ebenfalls ausgeschaltet.

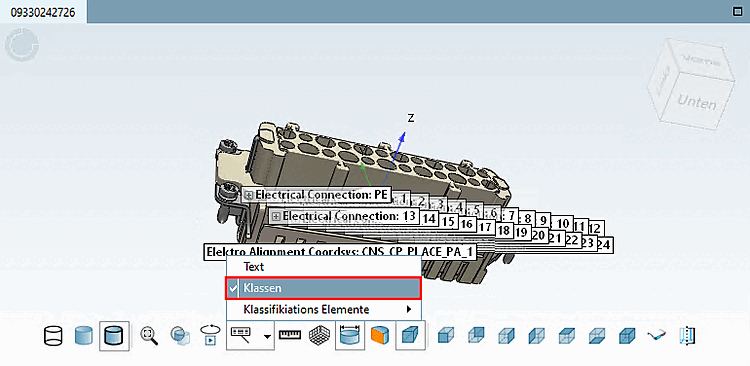

Texte und Klassen zeigen

Das Untermenü enthält folgende Punkte:

  • Text:

  • Klassen:

  • Klassifikations Elemente:

    • Electrical Connection

    • Elektro Alignment Coordsys

Text sichtbar

Text sichtbar

Klassen sichtbar

Klassen sichtbar

Klassen und Hilfsgeometrien werden nicht zusammen angezeigt. Gegebenenfalls wird jeweils die andere Funktion ausgeschaltet.

Messraster anzeigen

Siehe Abschnitt 3.1.7.6.4, „Messraster“.

Bemaßungen anzeigen

Siehe Abschnitt 3.1.7.6.5, „Bemaßungen anzeigen“.

Ansichten, die eine Bemaßung enthalten, erkennen Sie in der 3D-Toolbar an einem entsprechenden Icon mit Bemaßungslinie .

Schnittebene definieren...

Siehe Abschnitt 3.1.7.6.7, „Schnittebene definieren...“.

Perspektivische Projektion, Ansicht Vorne (Z), Ansicht Hinten (-Z), Ansicht Links (-X), Ansicht Rechts (X), Ansicht Oben (Y), Ansicht Unten (-Y), Isometrische Ansicht

Sofern für eine Ansicht herstellerseitig Bemaßungen erstellt wurden und Bemaßungen anzeigen aktiviert ist, wird ein Icon mit Bemaßungslinien angezeigt. Siehe hierzu unter Abschnitt 3.1.7.6.5, „Bemaßungen anzeigen“.

Rot/Cyan

Darstellung des Bauteiles in plastischer 3D-Voransicht. Der dreidimensionale Effekt tritt nur bei Verwendung einer Rot-Cyan–Brille auf!

Das gewählte Teil wird zur Steigerung des plastischen Effektes fluchtend dargestellt. Der Hintergrund wird automatisch abgedunkelt. Die Option Rot/Cyan-Effekt ist unabhängig vom Darstellungsmodus (Linien, Verdeckte Kanten, Schattiert, usw.) anwendbar.

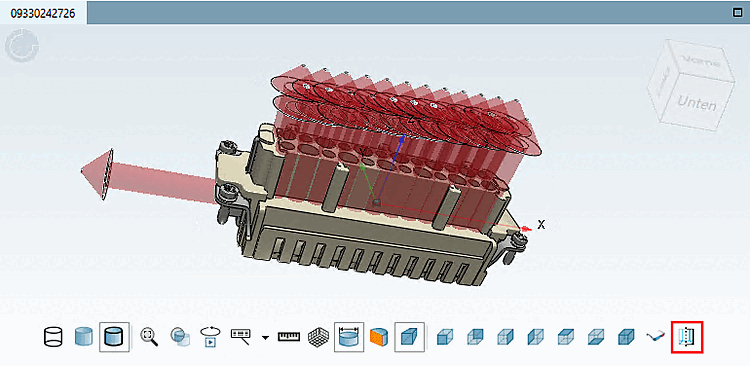

Hilfsgeometrie anzeigen

Hilfsgeometrie sichtbar

Hilfsgeometrie sichtbar

Klassen und Hilfsgeometrien werden nicht zusammen angezeigt. Gegebenenfalls wird jeweils die andere Funktion ausgeschaltet.
