7.9.3.15.  Strumenti in modalità disegno

7.9.3.15.1. Testo
7.9.3.15.2. Attributi
7.9.3.15.3. Attributi -> Modalità di quotatura
7.9.3.15.4. Attributi -> Inserisci tratteggio
7.9.3.15.5. Attributi -> Polilinea
7.9.3.15.6. Ellissi e segmenti di ellisse

Se lo Sketcher viene aperto tramite il comando di menu contestuale Nuovo disegno 2D. [New 2D drawing...].. si apre per prima la finestra di dialogo omonima.

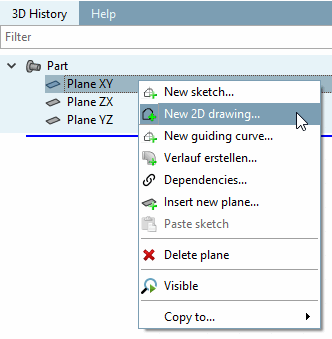

Nuovo disegno 2D... [New 2D drawing...] - Chiamata

Figura 7.849.  Nuovo disegno 2D... [New 2D drawing...] - Chiamata

Dopo aver selezionato una vista [View] e confermato con OK, si apre lo Sketcher.

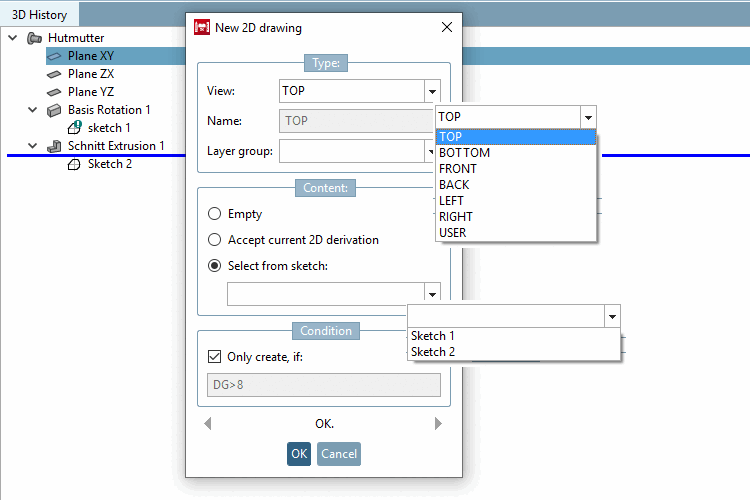

Nuovo disegno 2D... [New 2D drawing...] - Finestra di dialogo

Figura 7.850.  Nuovo disegno 2D... [New 2D drawing...] - Finestra di dialogo

Nella modalità Nuovo disegno 2D [New 2D drawing] sono disponibili strumenti aggiuntivi rispetto alla modalità [Sketch] schizzo puro, illustrati di seguito.

  • Barra degli strumenti "Testo [Text]

    Barra degli strumenti "Testo [Text]

    Figura 7.851. Barra degli strumenti "Testo [Text]

  • Barra degli strumenti "Attributi [Attributes]" -> Gruppo di strumenti "Quotatura [Dimensioning]

    Gruppo di strumenti "Dimensionamento [Dimensioning]

    Figura 7.852. Gruppo di strumenti "Dimensionamento [Dimensioning]

  • Barra degli strumenti "Attributi [Attributes]" -> Tratteggio [Hatches]

    Cova [Hatches]

    Figura 7.853.  Cova [Hatches]

  • Barra degli strumenti "Attributi [Attributes]" -> Polilinea [Polyline]

    "Strumenti "Polilinea

    Figura 7.854. "Strumenti "Polilinea

  • Barra degli strumenti "Forme [Shapes]" -> Gruppo strumenti "Ellissi [Ellipses]"

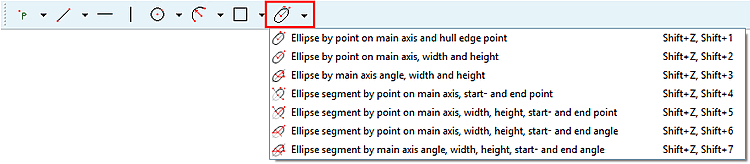

    Gruppo di strumenti "Ellissi [Ellipses]

    Figura 7.855. Gruppo di strumenti "Ellissi [Ellipses]
