7.9.3.14. Werkzeuge im Zeichnungs-Modus

7.9.3.14.1. Text
7.9.3.14.2. Attribute
7.9.3.14.3. Attribute -> Bemaßungsmodus
7.9.3.14.4. Attribute -> Schraffur einfügen
7.9.3.14.5. Attribute -> Polyline
7.9.3.14.6. Ellipsen und Ellipsensegmente

Wird der Sketcher über den Kontextmenübefehl Neue 2D-Zeichnung... aufgerufen, öffnet sich zunächst das gleichnamige Dialogfenster.

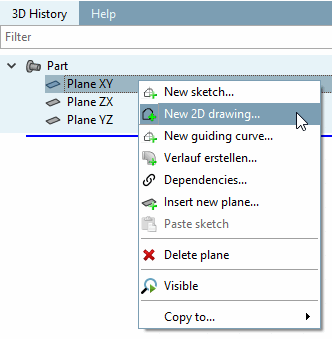

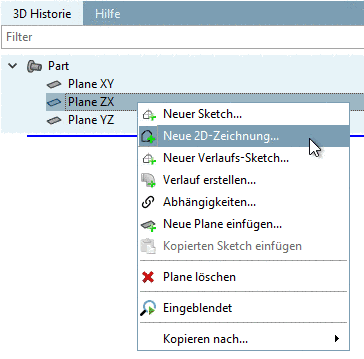

Neue 2D-Zeichnung... - Aufruf

Neue 2D-Zeichnung... - Aufruf

Nach Auswahl einer Ansicht und Bestätigung mit OK öffnet sich der Sketcher.

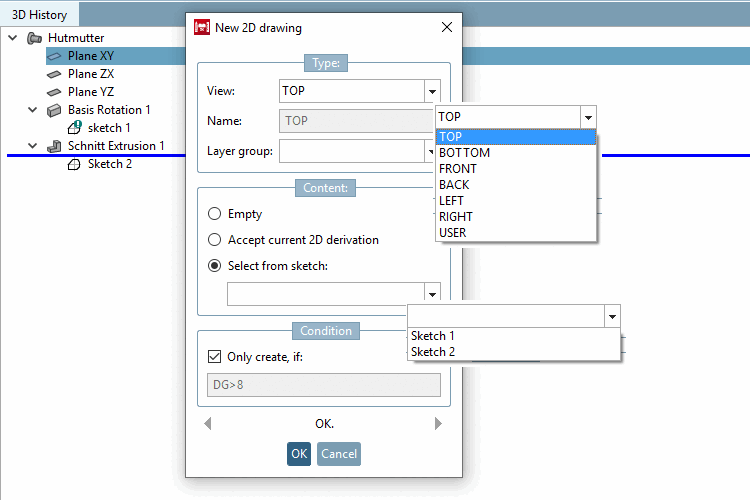

Neue 2D-Zeichnung... - Dialogfenster

Neue 2D-Zeichnung... - Dialogfenster

Im Modus Neue 2D-Zeichnung stehen gegenüber dem reinen Sketch-Modus zusätzlich noch weitere Werkzeuge zur Verfügung, die im Folgenden erläutert werden.

  • Toolbar "Text"

    Toolbar "Text"

    Toolbar "Text"

  • Toolbar "Attribute" -> Werkzeuggruppe "Dimensionierung"

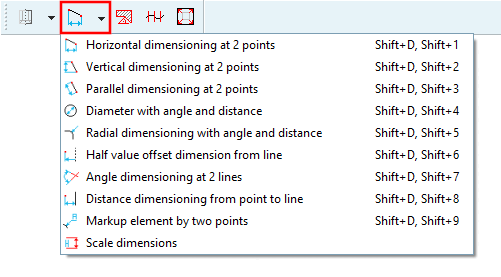

    Werkzeuggruppe "Dimensionierung"

    Werkzeuggruppe "Dimensionierung"

  • Toolbar "Attribute" -> Schraffur

    Schraffur

    Schraffur

  • Toolbar "Attribute" -> Polyline

    "Polyline" Werkzeuge

    "Polyline" Werkzeuge

  • Toolbar "Formen" -> Werkzeuggruppe "Ellipsen"

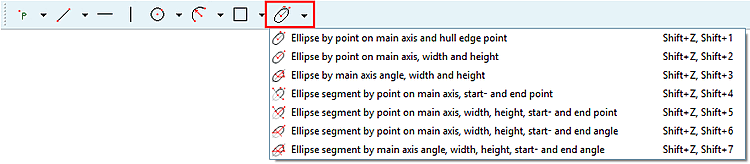

    Werkzeuggruppe "Ellipsen"

    Werkzeuggruppe "Ellipsen"
