7.9.3.14. Werkzeuge im Zeichnungs-Modus
7.9.3.14.3. Attribute -> Bemaßungsmodus
Zurück  Weiter
7.9.3.14.3. Attribute -> Bemaßungsmodus

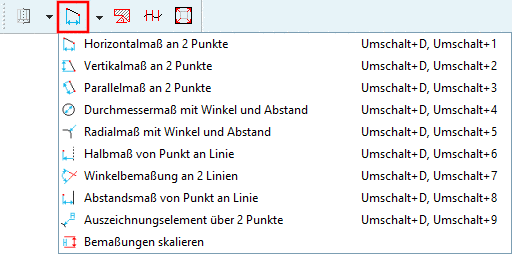

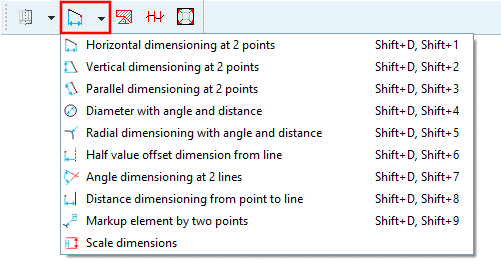

"Dimensionierung" Toolbar

"Dimensionierung" Toolbar

[Hinweis]Hinweis

Die einzelnen Parameter von Bemaßungen werden jeweils im Dockingfenster Element editieren angezeigt.

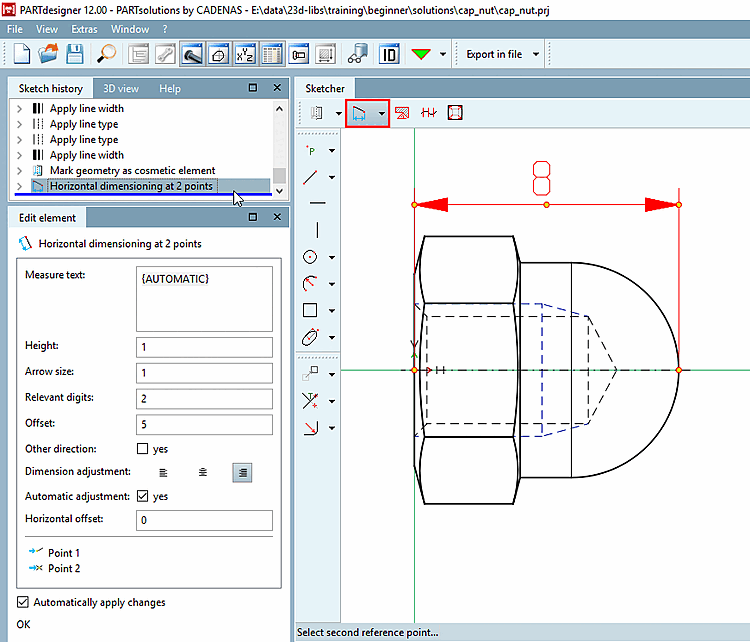

Beispiel für Horizontalmaß

Beispiel für Horizontalmaß

Details zu den einzelnen Werkzeugen und deren Parametern finden Sie im Folgenden.

Der Bemaßungsmodus kann auf verschiedene Weise erreicht werden:

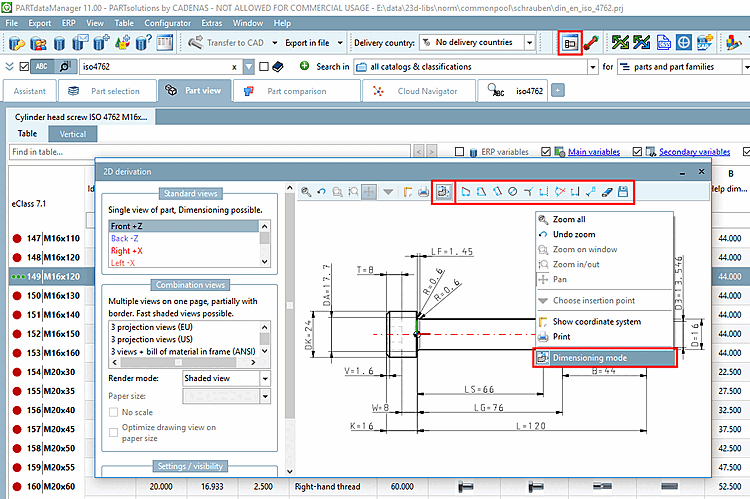

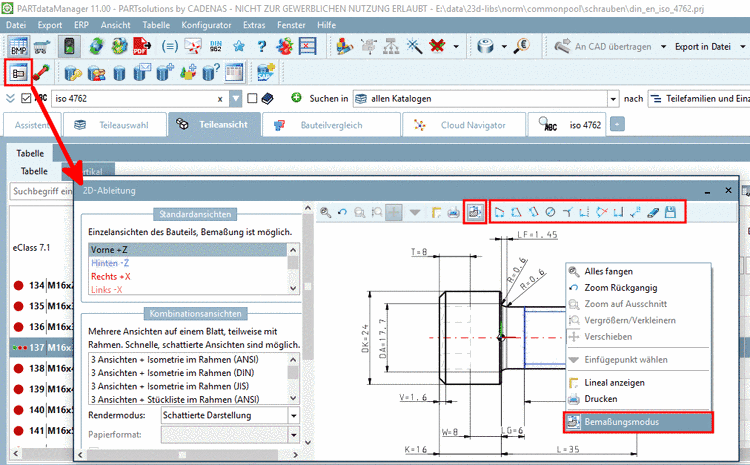

  • Via PARTdataManager -> Schaltfläche 2D-Ableitung -> Dockingfenster 2D-Ableitung -> Kontextmenübefehl Bemaßungsmodus oder alternativ per Icon Bemaßungsmodus .

  • Via PARTdesigner -> Dockingfenster 3D Historie -> Kontextmenü Plane -> Neue 2D-Zeichnung...

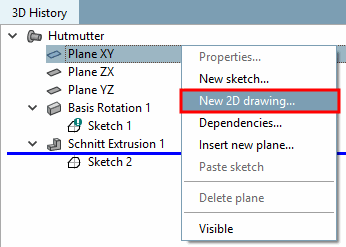

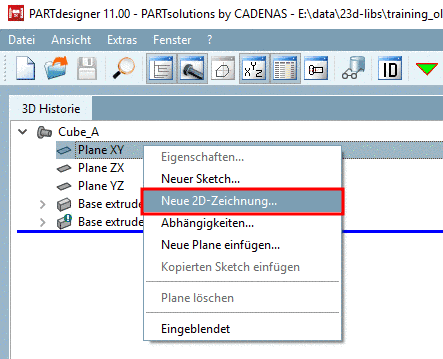

    Aufruf Neue 2D-Zeichnung...

    Aufruf Neue 2D-Zeichnung...

    -> Eine Ansicht mit Sketch Historie und Sketcher wird geöffnet.

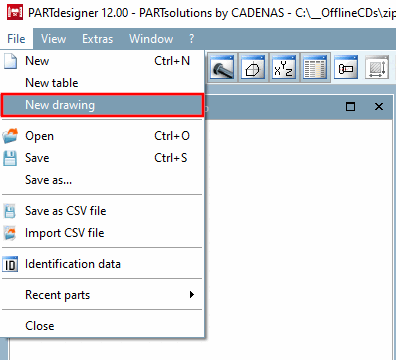

  • Via PARTdesigner -> Datei-Menü -> Neue Zeichnung

Im Folgenden sind die einzelnen Werkzeuge/Funktionen im Bemaßungsmodus erläutert:

  • Horizontalmaß an 2 Punkte

    1. Ersten Referenzpunkt wählen...

    2. Zweiten Referenzpunkt wählen...

      -> Die Bemaßungslinie hängt nun am Cursor.

    3. Maßposition oder Basismaß wählen...: Ziehen Sie die Bemaßungslinie an die gewünschte Position.

      Geht es um mehrere Bemaßungen, die mit immer gleichem Offset aneinandergereiht werden sollen, dann klicken Sie zuerst auf ein Basismaß und dann erst auf die gewünschte Position. In diesem Fall bezieht sich der Offset auf das Basismaß und nicht auf die zu bemaßende Linie selbst. Verändert sich ein Basismaß, werden die darauf basierenden Maße automatisch ebenfalls geändert.

      -> Das Dockingfenster Element editieren wird geöffnet.

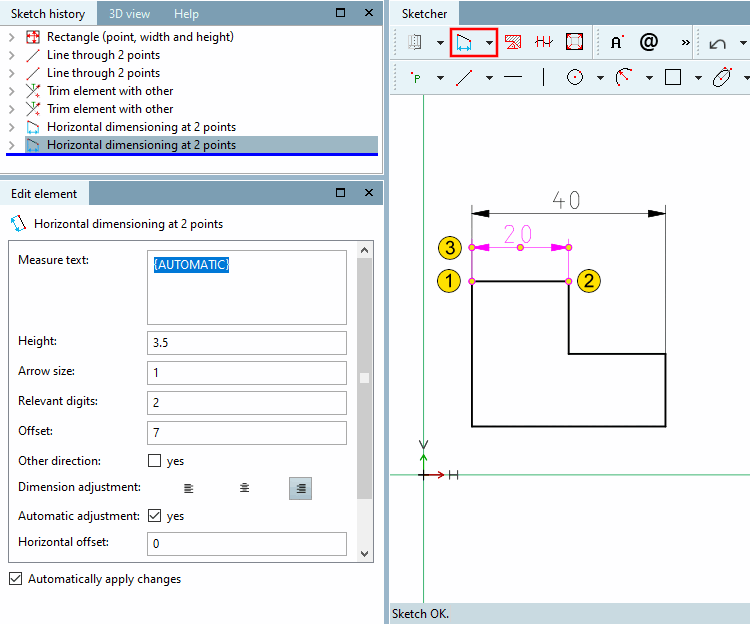

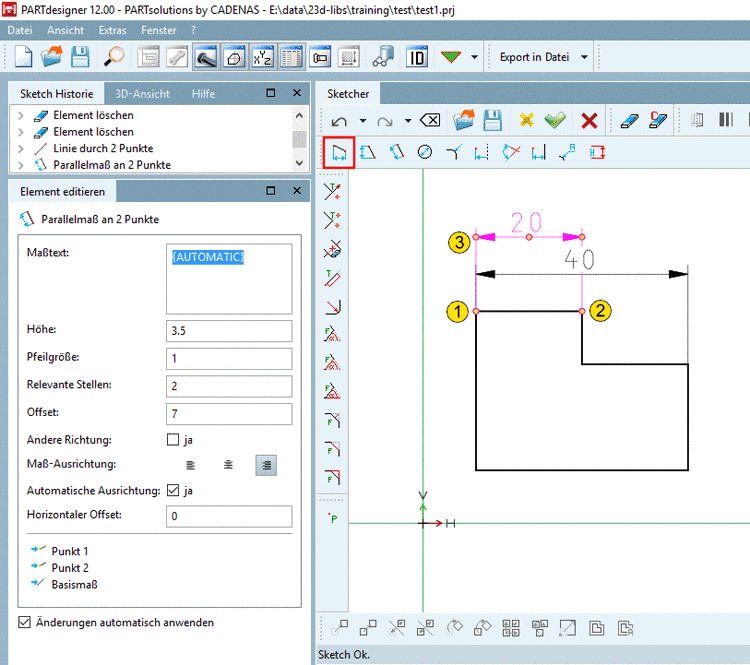

      Horizontalmaß an 2 Punkte

      Horizontalmaß an 2 Punkte

    4. Passen Sie bei Bedarf im Dockingfenster Element editieren die Werte der einzelnen Parameter an:

      • Maßtext:

        Per Default erscheint in geschweifter Klammer "{AUTOMATIC}".

        "AUTOMATIC" verwendet den aktuellen Wert aus der Geometrie.

        Bilden Sie den Maßtext statisch oder dynamisch oder gemischt statisch-dynamisch.

        Maßtext: statisch

        Geben Sie einen beliebigen statischen Text ein.

        Hello

        Maßtext: statisch-dynamisch

        Verbinden Sie beide Möglichkeiten.

        K={K}

        Maßtext: dynamisch

        Geben Sie nur die gewünschte Variable an. Der jeweilige Wert wird dynamisch generiert.

        {L}

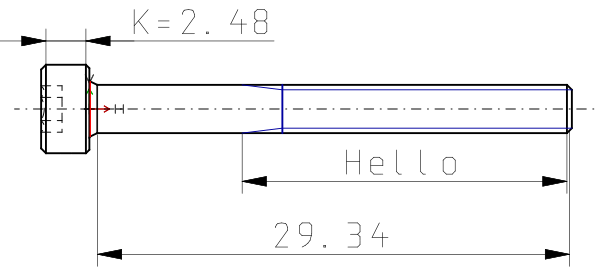

        Maßtext - 3 Möglichkeiten

        Maßtext - 3 Möglichkeiten

      • Höhe: Typengröße

      • Pfeilgröße:

      • Relevante Stellen: Hiermit legen Sie die Nachkommastellen von Maßtext fest.

      • Offset: Abstand des Maßes von der Bezugslinie

      • Andere Richtung: Die Bemaßungslinie wird auf der anderen Seite des Objekts positioniert.

      • Maß-Ausrichtung:

        Maß-Ausrichtung: links

        Maß-Ausrichtung: links

        Maß-Ausrichtung: zentriert

        Maß-Ausrichtung: zentriert

        Maß-Ausrichtung: rechts

        Maß-Ausrichtung: rechts

      • Automatische Ausrichtung:

        • Auswahlkästchen deaktiviert: Die Angabe unter Maß-Ausrichtung wird in jedem Fall berücksichtigt.

        • Auswahlkästchen aktiviert:: Die Angabe unter Maß-Ausrichtung wird nur dann berücksichtigt, wenn das Maß nicht zwischen die Pfeile passt.

      • Horizontaler Offset: Bestimmt die horizontale Verschiebung des Maßtextes vom Mittelpunkt aus.

  • Vertikalmaß an 2 Punkte

    Siehe Horizontalmaß an 2 Punkte

  • Parallelmaß an 2 Punkte

    Siehe Horizontalmaß an 2 Punkte

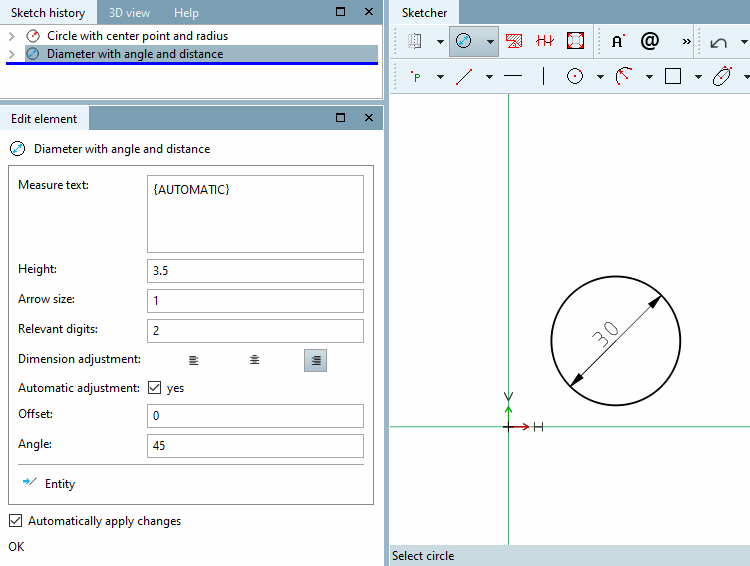

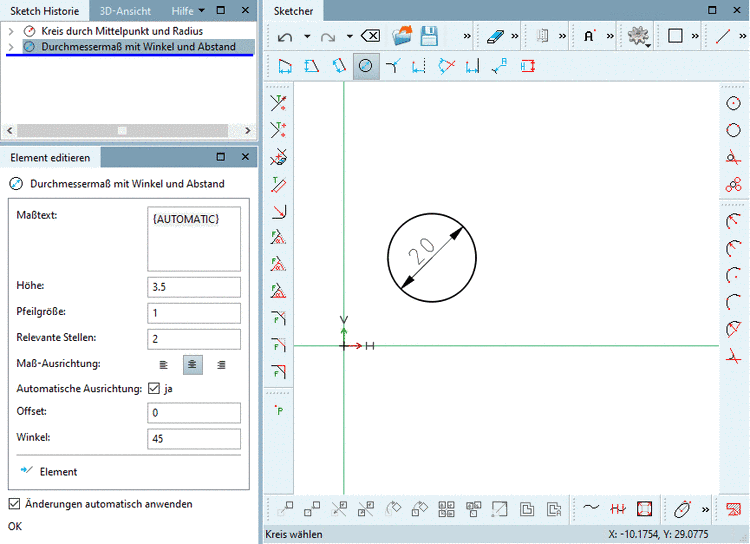

  • Durchmessermaß mit Winkel und Abstand

    1. Kreis wählen: Klicken Sie auf den zu bemaßenden Kreis. --> Die Bemaßungslinie erscheint.

    2. Maßposition wählen: Positionieren Sie die Bemaßung (innerhalb oder außerhalb des Kreises).

      Variante 1: Fixieren Sie den Winkel der Linie durch einfachen Mausklick. Ziehen Sie anschließend die gesamte Bemaßung auf die gewünschte Position und legen Sie sie per Mausklick fest.

      Variante 2: Fixieren Sie Winkel und Position der Bemaßung per Mausdoppelklick in einem Schritt.

    3. Passen Sie die Bemaßung ggf. im Dockingfenster Element editieren über die Eingabefelder an.

      Offset "0" ergibt die Diagonale als Bemaßungslinie.

      Winkel bezieht sich auf die X-Achse.

  • Radialmaß mit Winkel und Abstand

    Angabe des Radius' eines Kreises oder Kreisbogen

    1. Kreis oder Kreisbogen wählen

      -> Die Bemaßungslinie "hängt" am Cursor.

    2. Maßposition wählen: Positionieren Sie die Bemaßung und fixieren Sie diese mit einem Mausklick.

    3. Passen Sie die einzelnen Parameter der Bemaßung ggf. im Dockingfenster Element editieren über die Eingabefelder an.

      Sie können beispielsweise den Winkel der Bemaßung anpassen. Bei einem Kreissegment ist 0° auf der Winkelhalbierenden des Kreissegments.

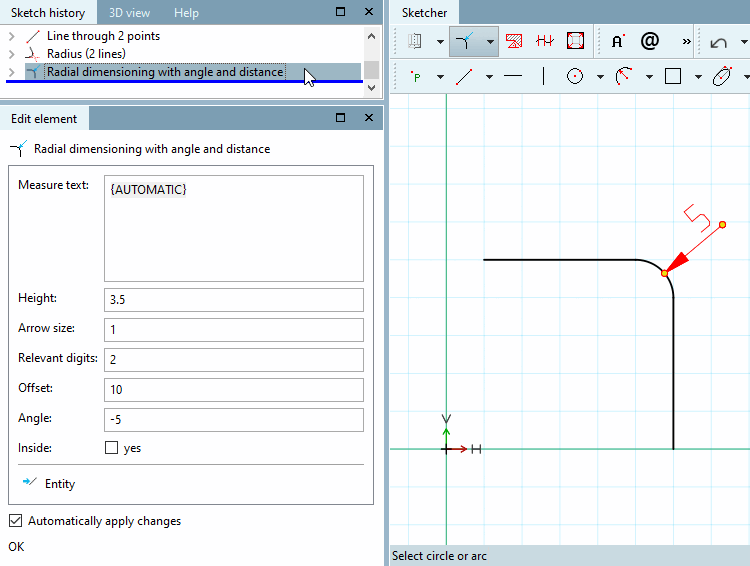

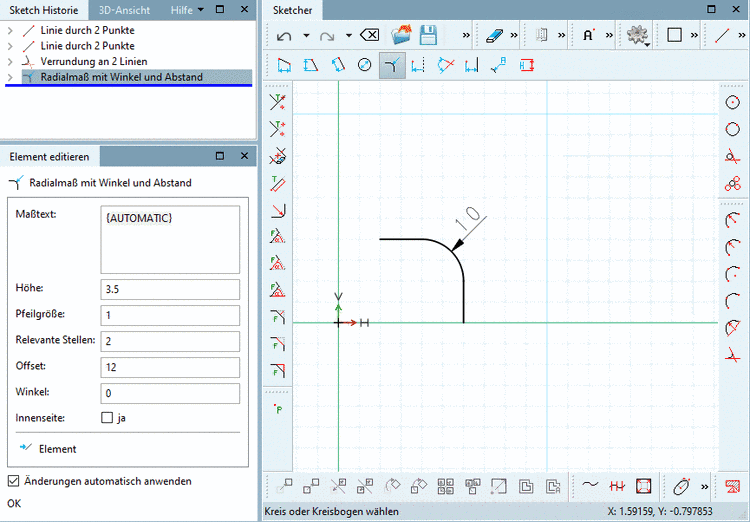

    Radialmaß mit Winkel und Abstand

    Radialmaß mit Winkel und Abstand

  • Halbmaß von Punkt an Linie

    1. Bezugslinie wählen...: Klicken Sie auf die Bezugslinie (Rotationsachse).

    2. Maßpunkt wählen...: Klicken Sie auf den Punkt, dessen Abstand zur Bezugslinie bemaßt werden soll.

    3. Maßposition oder Basismaß wählen...: Klicken Sie im freien Raum auf einen Punkt, der in etwa den gewünschten Offset zum Punkt widergibt.

      Geht es um mehrere Bemaßungen, die mit immer gleichem Offset aneinandergereiht werden sollen, dann klicken Sie zuerst auf ein Basismaß und dann erst auf einen Punkt im freien Raum. In diesem Fall bezieht sich der Offset auf das Basismaß und nicht auf den Punkt.

      -> Das Dockingfenster Element editieren wird geöffnet.

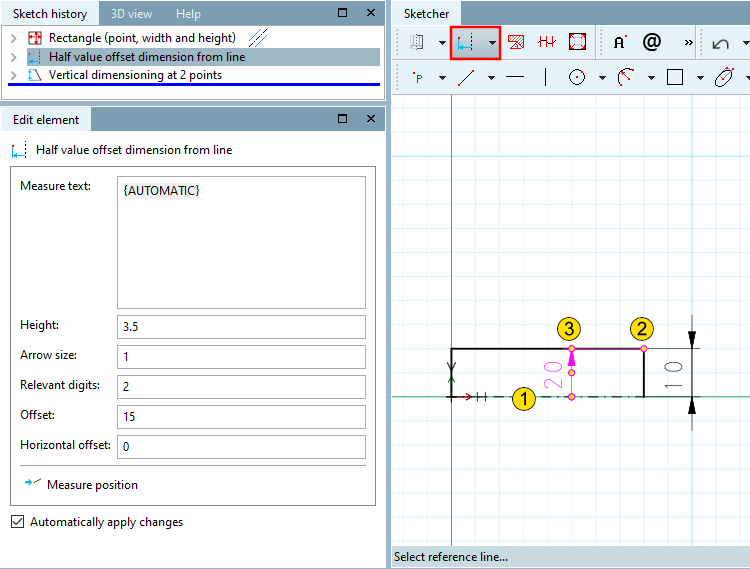

    Die Zeichnung zeigt zur Verdeutlichung einmal das Maß zwischen Rotationsachse und zu bemaßender Linie (rechts [Standard Vertikalmaß]) und einmal das Halbmaß (links [doppelter Wert]).

    Die Zeichnung zeigt zur Verdeutlichung einmal das Maß zwischen Rotationsachse und zu bemaßender Linie (rechts [Standard Vertikalmaß]) und einmal das Halbmaß (links [doppelter Wert]).

    [Hinweis]Hinweis

    Rotationssymetrische Punkte werden mit Hilfe der Funktion Halbmaß von Punkt an Linie bemaßt. Dabei beschreibt die dargestellte Maßlinie nur die halbe Maßstrecke (deshalb „Halbmaß“), der Maßwert jedoch die ganze Maßstrecke!

  • Winkelbemaßung an 2 Linien

    1. Erste Linie wählen...

    2. Zweite Linie wählen... (gegen den Uhrzeigersinn)

    3. Abstand und Lage des Maßes wählen...: Der Winkel wird abhängig vom gewählten Quadranten aufgespannt.

    4. Passen Sie die Parameter ggf. im Dockingfenster Element editieren an.

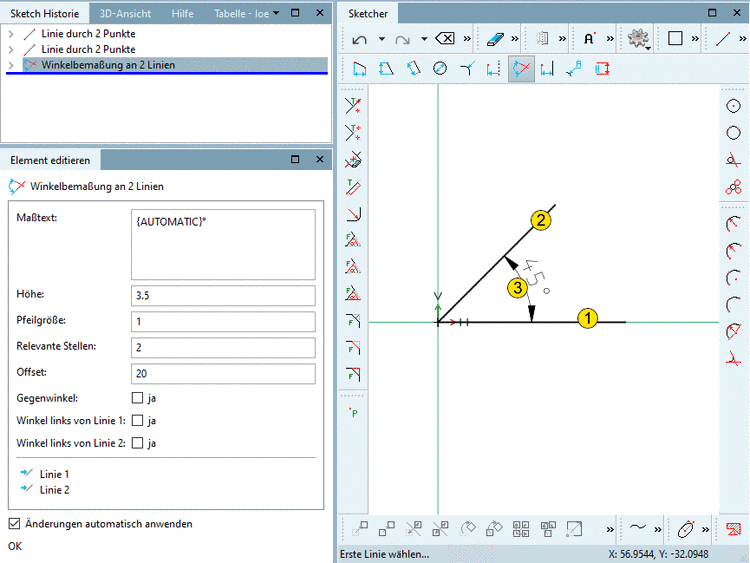

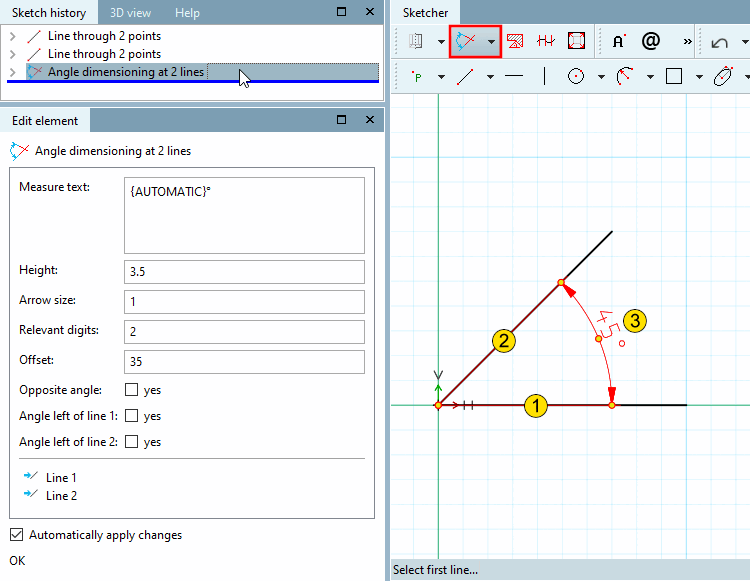

    Winkelbemaßung an 2 Linien

    Winkelbemaßung an 2 Linien

  • Abstandsmaß von Punkt an Linie

    1. Bezugslinie wählen...: Klicken Sie auf die Bezugslinie.

    2. Maßpunkt wählen...: Klicken Sie auf den Punkt, dessen Abstand zur Bezugslinie bemaßt werden soll.

    3. Maßposition oder Basismaß wählen...: Klicken Sie im freien Raum auf einen Punkt, der in etwa den gewünschten Offset zum Punkt widergibt.

      Geht es um mehrere Bemaßungen, die mit immer gleichem Offset aneinandergereiht werden sollen, dann klicken Sie zuerst auf ein Basismaß und dann erst auf einen Punkt im freien Raum. In diesem Fall bezieht sich der Offset auf das Basismaß und nicht auf den Punkt.

      -> Das Dockingfenster Element editieren wird geöffnet.

    4. Passen Sie die Bemaßung ggf. über die Eingabefelder an.

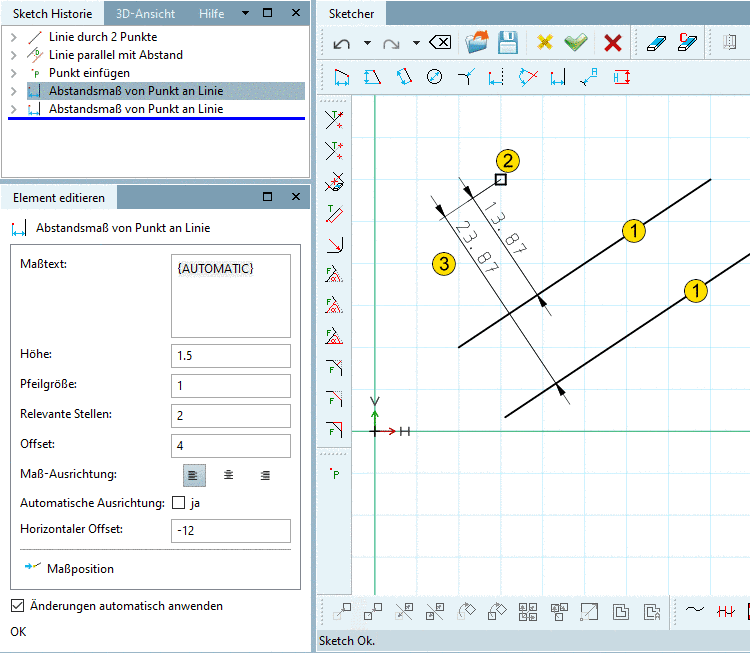

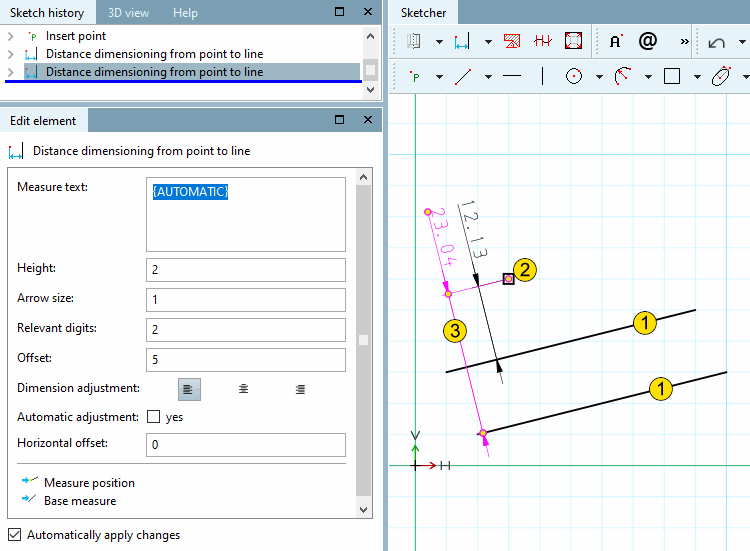

    Abstandsmaß von Punkt an Linie

    Abstandsmaß von Punkt an Linie

  • Auszeichnungselement über 2 Punkte

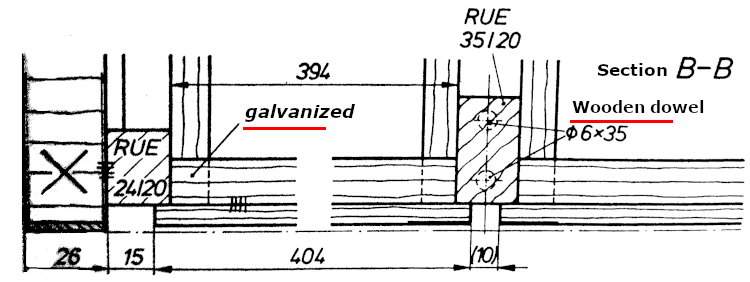

    Diese Auszeichnungselemente sind Teilnotationen und können vielseitig verwendet werden.

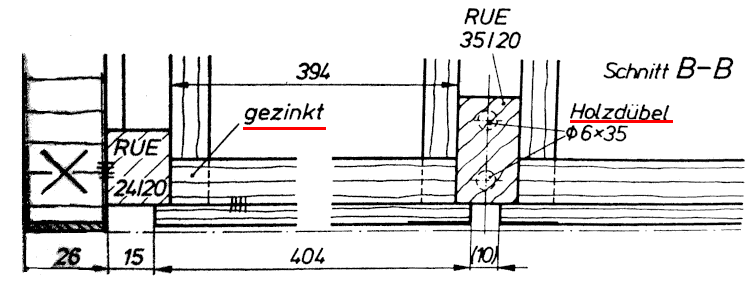

    Beispiel

    Beispiel

    Folgen Sie den Anweisungen in der Statuszeile:

    1. Pfeilendpunkt wählen:

    2. Textposition definieren:

    3. Passen Sie ggf. die Parameter im Dockingfenster Element editieren an.

      Textposition bezieht sich auf die linke untere Ecke des Textes.

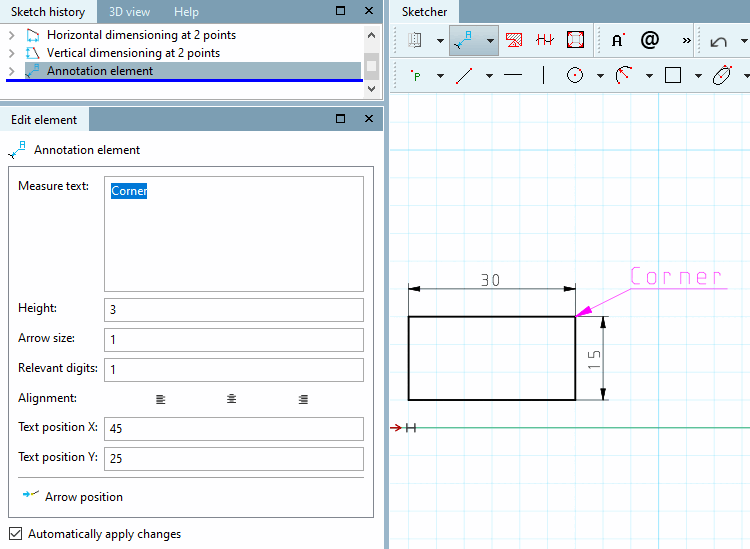

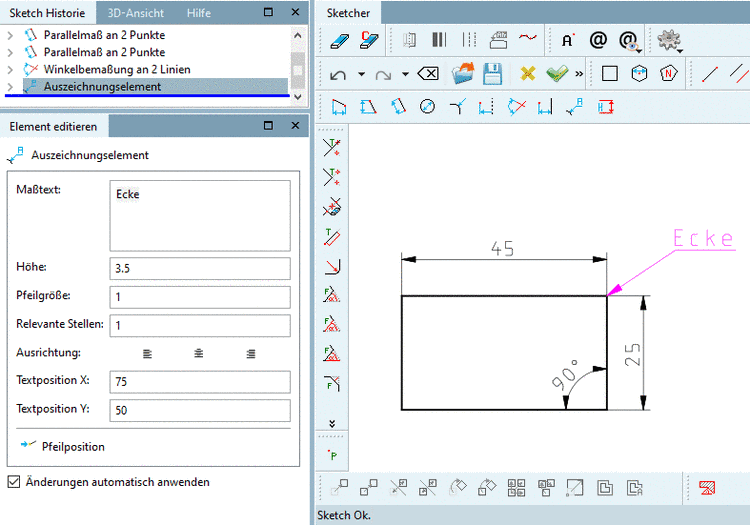

    Auszeichnungselement über 2 Punkte

    Auszeichnungselement über 2 Punkte

  • Bemaßungen skalieren

    Beim Öffnen des Dialoges werden alle Bemaßungen farblich gekennzeichnet. Mit Klick auf Winkelmaße abwählen werden diese nicht in die Änderung einbezogen. Mit Klick auf Alle anwählen können Sie die Winkelmaße wieder einbeziehen.

    Zu ändernde Attribute:

    • Texthöhe

    • Textabstand (Offset)

    • Maßtext

    • Anzahl Nachkommastellen

    Setzen Sie bei dem gewünschten Attribut den Haken.

    Bestimmen Sie die Art der Änderung:

    • Skalieren

    • Auf festen Wert setzen

    • Offset addieren: Tragen Sie ins Eingabefeld den gewünschten Wert ein.

    Starten Sie die Änderung mit Anwenden.

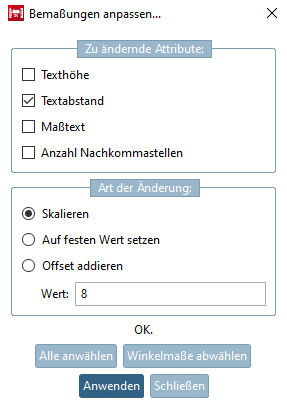

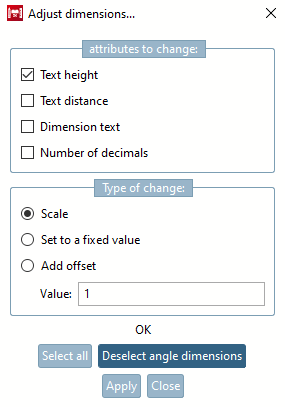

    Bemaßungen anpassen...

    Bemaßungen anpassen...

Im PARTdataManager stehen die beiden folgenden Werkzeuge in der Bemaßung-Toolbar zur Verfügung, im PARTdesigner in der Standard-Toolbar.

  • Bemaßung löschen

    Klicken Sie auf das Werkzeug und dann auf die gewünschte Bemaßung.

  • Zeichnung speichern als 2db...

    Eine Bemaßung kann als 2D-Zeichnung (Dateivorlage *.2db) gespeichert werden.

Wenn Sie den Cursor über eine Bemaßung führen, erscheint diese in roter Farbe.

Kontextmenü: Bei Klick mit der sekundären Maustaste wird das Kontextmenü angezeigt.

Im PARTdataManager können Sie folgende Änderungen vornehmen:

  • Parameter ändern...: Das Dialogfenster Parameter ändern wird aufgerufen.

  • Schritt löschen: Die selektierte Bemaßung wird gelöscht.

  • Schritt inklusive abhängiger löschen: Die selektierte Bemaßung wird inklusive abhängiger gelöscht.

Im PARTdesigner wird zusätzlich noch Folgendes angezeigt:

  • Abhängige Elemente markieren: Die konstruktionstechnisch zusammenhängenden abhängigen Elemente erscheinen in rosa.

  • Attribute -> Rotationsachse
