7.9.3.14.1. Text

[Hinweis]Hinweis

Nur im Zeichnung-Modus verfügbar.

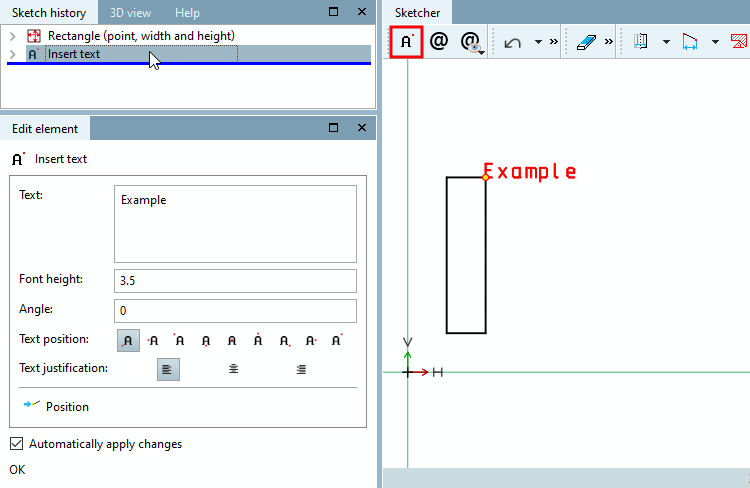

  • Text einfügen

    1. Klicken Sie auf den Button und führen Sie den Mauscursor über den gewünschten Einfügepunkt.

      -> Der Fang wird an der selektierten Position angezeigt.

      Mit Mausklick wird die Funktion ausgeführt.

      -> Die einzelnen Einstellungsparameter werden im Fenster Element editieren angezeigt.

    2. Tragen Sie unter Text den gewünschten Text ein und bestimmten Sie das Erscheinungsbild mittels folgender Einstellungsoptionen:

      • Schrifthöhe

      • Winkel

      • Textposition

        Der rote Punkt am "A" zeigt die Relation zum Text.

      • Textausrichtung: links, mittig, rechts

      • Position X

      • Position Y

    Text einfügen

    Text einfügen

BMG-Layer einfügen

[Hinweis]Hinweis

Voraussetzung ist eine aktuelle CNS-Klassifikation. Das Feature wurde offiziell mit V11 SP6 zur Verfügung gestellt.

Ein Beispiel hierzu finden Sie unter Abschnitt 5.10.2.6, „BMG Layer (DIN4003)“.

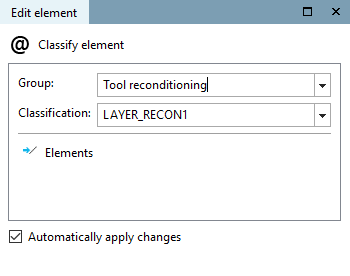

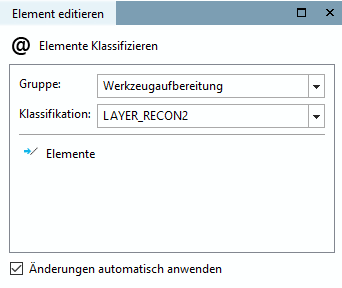

  • Element klassifizieren

    1. Klicken Sie auf das zu klassifizierende Element und dann auf den Button.

      -> Die einzelnen Einstellungsparameter werden im Fenster Element editieren angezeigt.

    2. Wählen Sie unter Gruppe und Klassifikation die gewünschte Option.

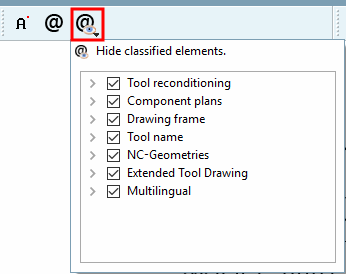

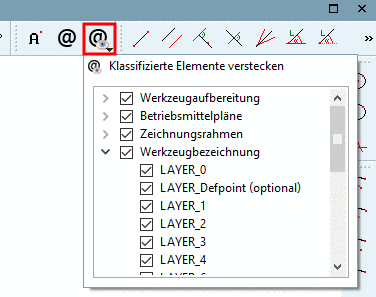

  • Klassifizierte Elemente verstecken

    1. Klicken Sie auf den Button.

      -> Das Dialogbereich Klassifizierte Elemente verstecken wird aufgeklappt.

    2. Aktivieren/deaktivieren Sie bei den gewünschten Gruppen oder Layern das Auswahlkästchen.
