7.9.3.14.6. Ellipsen und Ellipsensegmente

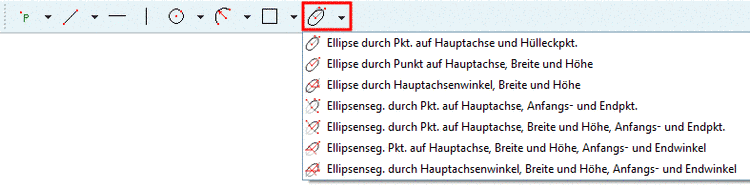

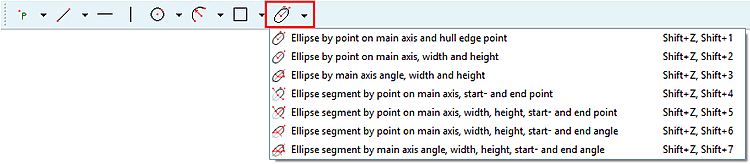

"Ellipsen" Toolbar

	Hinweis
	Nur im Zeichnung-Modus verfügbar.

	Hinweis
	Einschränkungen: Beim Export werden Ellipsen und Ellipsensegmente als Annäherung zusammengesetzt aus mehreren Kreisbögen. Sketche mit Ellipse und Ellipsensegment unterstützen keine Extrudes mit Formschräge (wobei Extrudes in V12 für Ellipsen kein offizielles Feature sind und somit offiziell nur im Zeichnungs-Modus zur Verfügung stehen). Ellipsen und Ellipsensegmente sind durch das Werkzeug Konturoffset nicht unterstützt (wobei "Konturoffset in V12 kein offizielles Feature ist).

Ellipse durch Pkt. auf Hauptachse und Hülleckpkt.
Klicken Sie auf das Icon und folgen Sie den Anweisungen in der Statuszeile.
1. Mittelpunkt wählen: Sobald die Ellipse erstellt ist, werden unter Element editieren die Punktkoordinaten unter Mittelpunkt X / Mittelpunkt Y angezeigt.
2. Punkt auf Hauptachse wählen: Sobald die Ellipse erstellt ist, werden unter Element editieren die Punktkoordinaten Hauptachsenpunkt X / Hauptachsenpunkt Y angezeigt.
  Aus Mittelpunkt und Punkt auf Hauptachse ergibt sich die Orientierung der Ellipse.
3. Hüllenpunkt wählen: Definieren Sie einen Eckpunkt des Rechtecks, dem die Ellipse eingeschrieben ist.

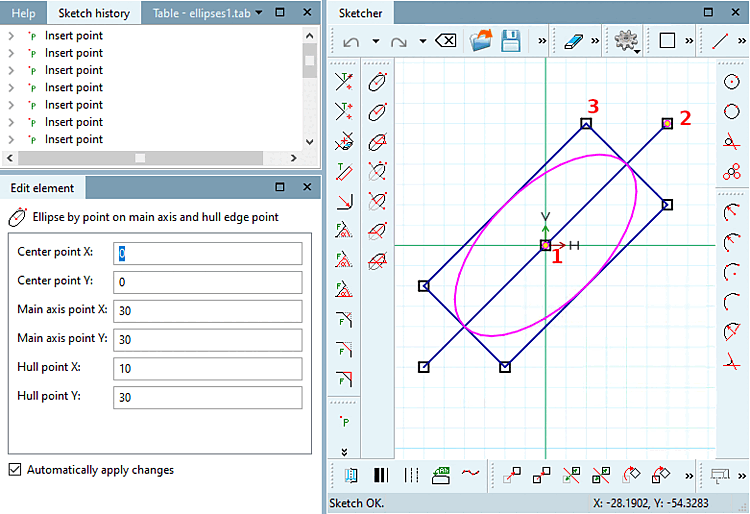

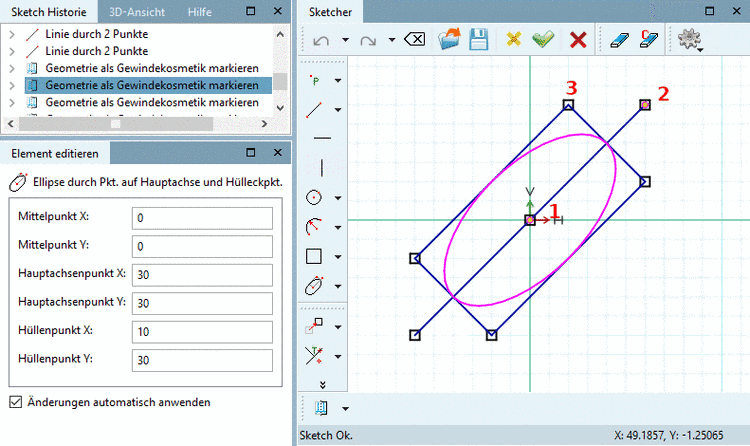

Ellipse: Definition der Größe über Eckpunkt der Bounding Box
Im Dockingfenster Element editieren können Sie im Nachhinein die Werte bzw. Variablen der einzelnen Parameter anpassen.

Ellipse durch Punkt auf Hauptachse, Breite und Höhe
Klicken Sie auf das Icon und folgen Sie den Anweisungen in der Statuszeile.
1. Mittelpunkt wählen: Sobald die Ellipse erstellt ist, werden unter Element editieren die Punktkoordinaten unter Mittelpunkt X / Mittelpunkt Y angezeigt.
2. Punkt auf Hauptachse wählen: Sobald die Ellipse erstellt ist, werden unter Element editieren die Punktkoordinaten Hauptachsenpunkt X / Hauptachsenpunkt Y angezeigt.
  Aus Mittelpunkt und Punkt auf Hauptachse ergibt sich die Orientierung der Ellipse.
3. Ausmaße wählen: Ziehen Sie die Ellipse mit gewünschter Breite und Höhe auf.

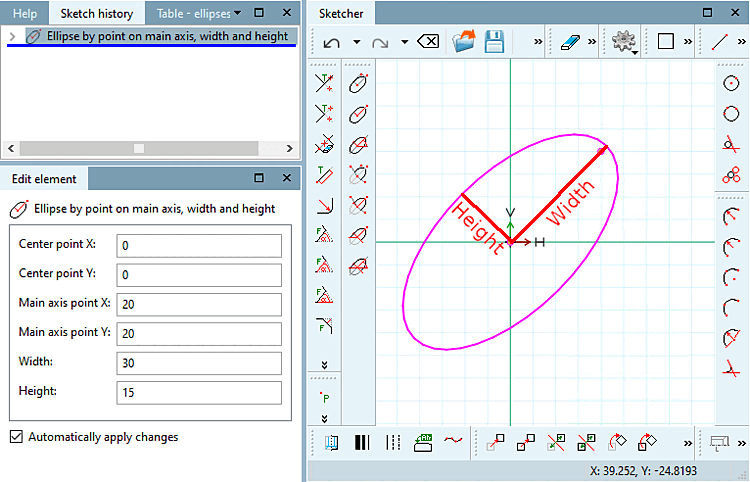

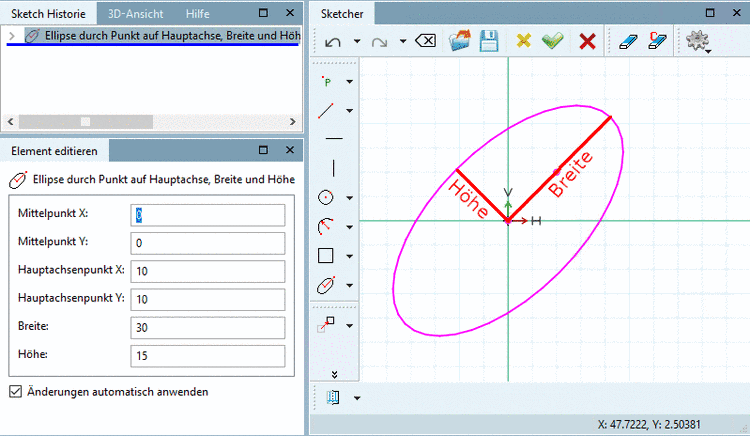

Ellipse: Definition der Größe über Breite und Höhe
Im Dockingfenster Element editieren können Sie im Nachhinein die Werte bzw. Variablen der einzelnen Parameter anpassen.
Ellipse durch Hauptachsenwinkel, Breite und Höhe
Klicken Sie auf das Icon und folgen Sie den Anweisungen in der Statuszeile.
1. Mittelpunkt wählen: Sobald die Ellipse erstellt ist, werden unter Element editieren die Punktkoordinaten unter Mittelpunkt X / Mittelpunkt Y angezeigt.
2. Winkel der Hauptachse wählen: Bestimmen Sie den Winkel in Relation zu X-Achse und Ellipsen-Hauptachse.
3. Ausmaße wählen: Ziehen Sie die Ellipse mit gewünschter Breite und Höhe auf.

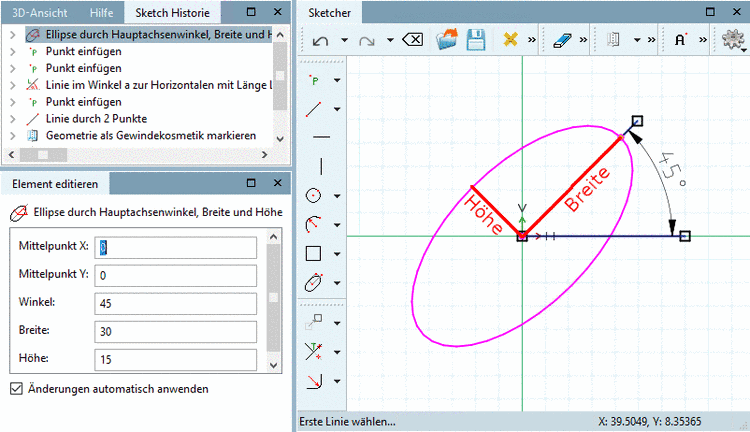

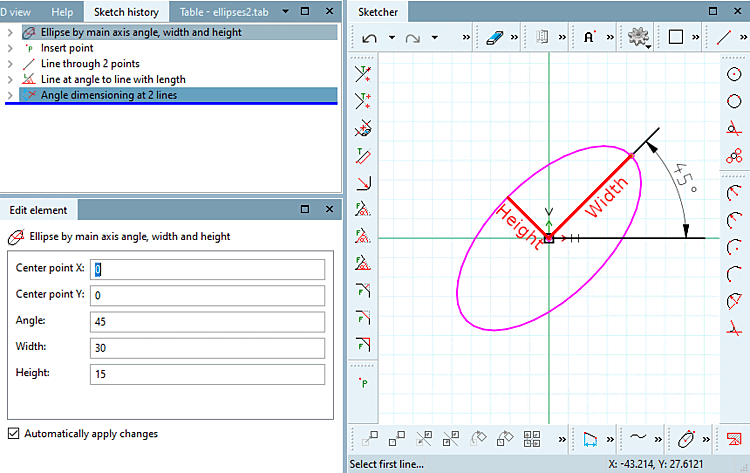

Ellipse: Definition der Ellipsenorientierung über Winkelangabe
Im Dockingfenster Element editieren können Sie im Nachhinein die Werte bzw. Variablen der einzelnen Parameter anpassen.
Ellipsenseg. durch Pkt. auf Hauptachse, Anfangs- und Endpkt.
Klicken Sie auf das Icon und folgen Sie den Anweisungen in der Statuszeile:
1. Mittelpunkt wählen: Sobald die Ellipse erstellt ist, werden unter Element editieren die Punktkoordinaten unter Mittelpunkt X / Mittelpunkt Y angezeigt.
2. Punkt auf Hauptachse wählen: Sobald die Ellipse erstellt ist, werden unter Element editieren die Punktkoordinaten Hauptachsenpunkt X / Hauptachsenpunkt Y angezeigt.
  Aus Mittelpunkt und Punkt auf Hauptachse ergibt sich die Orientierung der Ellipse.
3. Hüllenpunkt wählen: Definieren Sie einen Eckpunkt des Rechtecks, dem die Ellipse eingeschrieben ist.
4. Anfangspunkt wählen: Das Ellipsensegment beginnt am Schnittpunkt der Linie zwischen Ellipsenmittelpunkt-Startpunkt und der Ellipse.
5. Endpunkt wählen: Das Ellipsensegment endet am Schnittpunkt der Linie zwischen Ellipsenmittelpunkt-Endpunkt und der Ellipse.
  -> Das Segment, das sich im entgegengesetzten Uhrzeigersinn zwischen 4) und 5) befindet, bleibt bestehen!

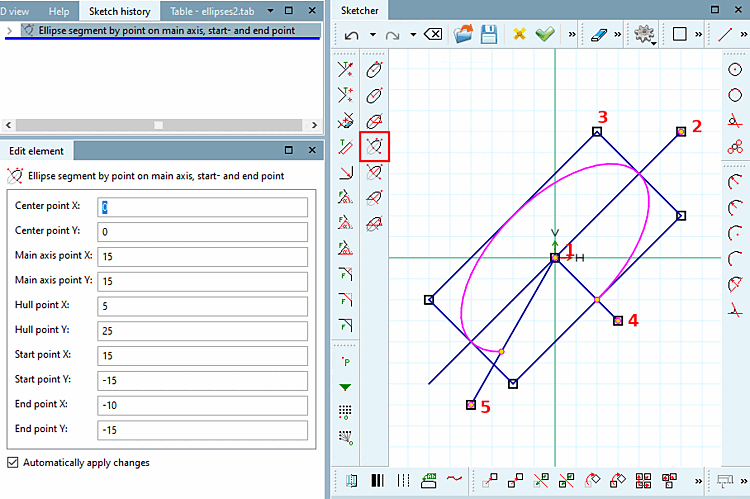

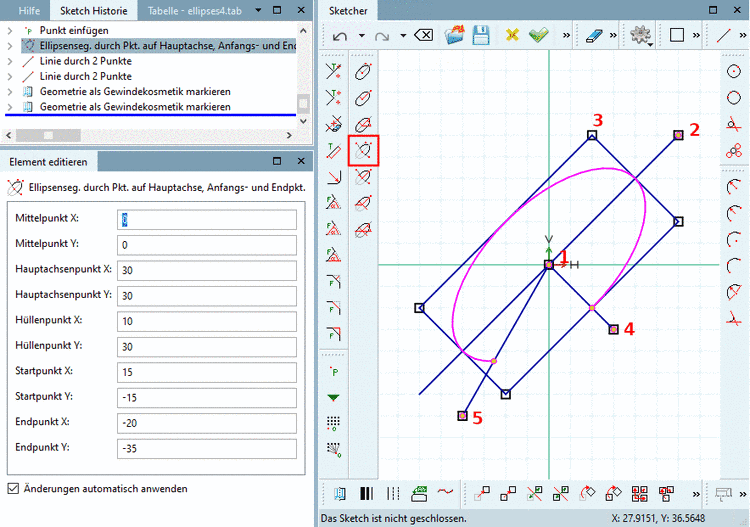

Ellipsensegment: Definition der Größe über Eckpunkt der Bounding Box
Im Dockingfenster Element editieren können Sie im Nachhinein die Werte bzw. Variablen der einzelnen Parameter anpassen.
Ellipsenseg. durch Pkt. auf Hauptachse, Breite und Höhe, Anfangs- und Endpkt.
Klicken Sie auf das Icon und folgen Sie den Anweisungen in der Statuszeile:
1. Mittelpunkt wählen: Sobald die Ellipse erstellt ist, werden unter Element editieren die Punktkoordinaten unter Mittelpunkt X / Mittelpunkt Y angezeigt.
2. Punkt auf Hauptachse wählen: Sobald die Ellipse erstellt ist, werden unter Element editieren die Punktkoordinaten Hauptachsenpunkt X / Hauptachsenpunkt Y angezeigt.
  Aus Mittelpunkt und Punkt auf Hauptachse ergibt sich die Orientierung der Ellipse.
3. Ausmaße wählen: Ziehen Sie die Ellipse mit gewünschter Breite und Höhe auf.
4. Anfangspunkt wählen: Das Ellipsensegment beginnt am Schnittpunkt der Linie zwischen Ellipsenmittelpunkt-Startpunkt und der Ellipse.
5. Endpunkt wählen: Das Ellipsensegment endet am Schnittpunkt der Linie zwischen Ellipsenmittelpunkt-Endpunkt und der Ellipse.
  -> Das Segment, das sich im entgegengesetzten Uhrzeigersinn zwischen 4) und 5) befindet, bleibt bestehen!

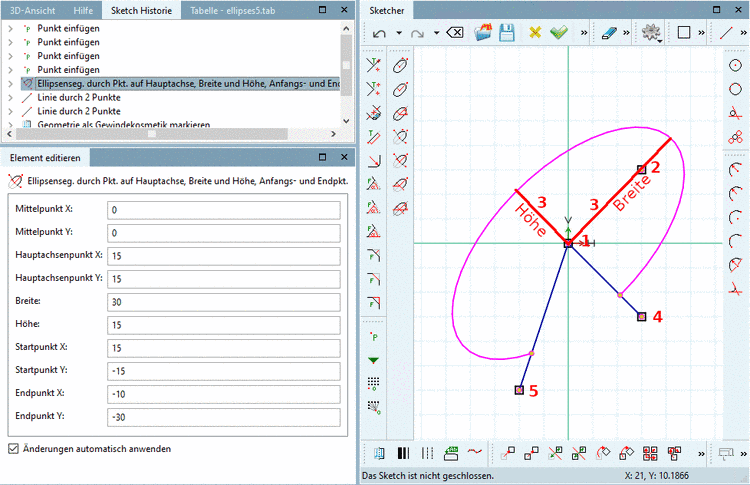

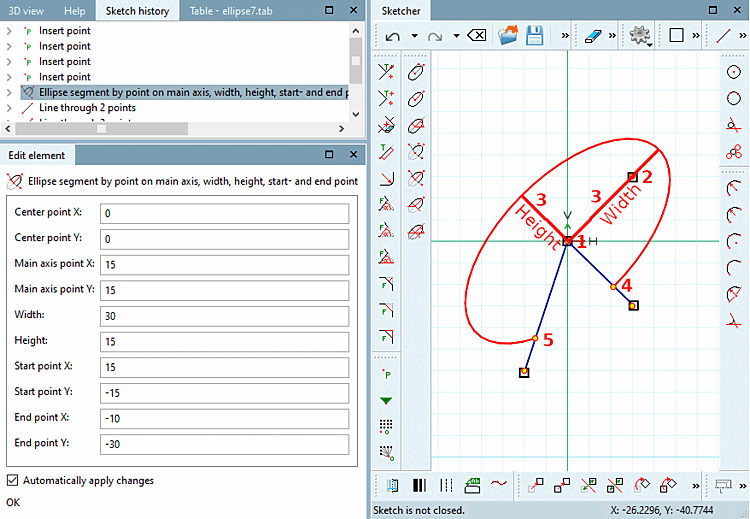

Ellipsensegment: Definition der Größe über Breite und Höhe
Im Dockingfenster Element editieren können Sie im Nachhinein die Werte bzw. Variablen der einzelnen Parameter anpassen.

Ellipsenseg. Pkt. auf Hauptachse, Breite und Höhe, Anfangs- und Endwinkel

Klicken Sie auf das Icon und folgen Sie den Anweisungen in der Statuszeile:

Mittelpunkt wählen: Im Dialog wird der gewählte Punkt unter Mittelpunkt X / Mittelpunkt Y angezeigt.
Punkt auf Hauptachse wählen: Im Dialog wird der gewählte Punkt unter Hauptachsenpunkt X / Hauptachsenpunkt Y angezeigt.
Aus Mittelpunkt und Punkt auf Hauptachse ergibt sich die Orientierung der Ellipse.
Ausmaße wählen: Ziehen Sie die Ellipse mit gewünschter Breite und Höhe auf.
Anfangspunkt wählen:
Endpunkt wählen:
Startwinkel und Endwinkel sind relativ zur Hauptachse. Der Winkelantrag erfolgt wie üblich gegen den Uhrzeigersinn.

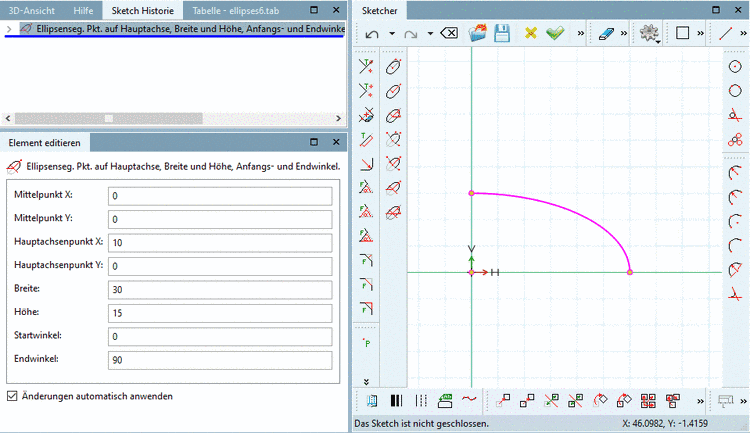

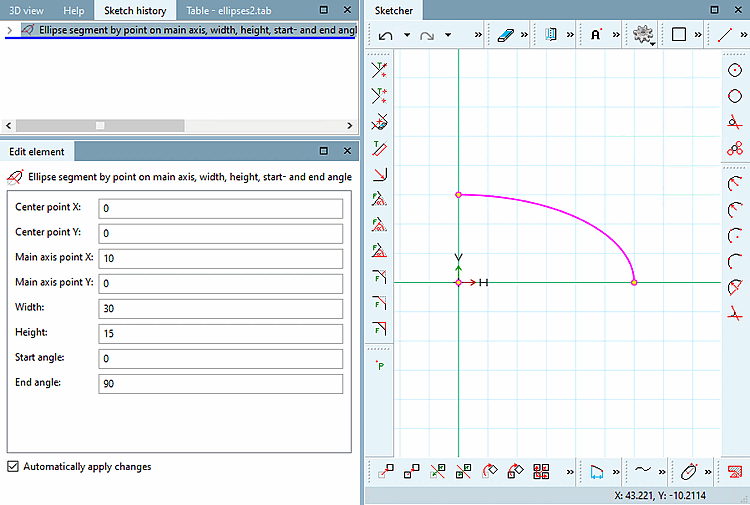

Ellipsensegment: korrekte Werte im Sketch

Im Dockingfenster Element editieren können Sie im Nachhinein die Werte bzw. Variablen der einzelnen Parameter anpassen.

Hinweis

Bei Ellipsensegmenten, die ihre Max./Min.-Ausdehnung (Werte der Haupt- und Nebenachse) nicht erreichen, stimmen die tatsächlichen Werte im Sketch bezüglich Breite / Höhe und Startwinkel / Endwinkel aufgrund der internen Berechnungsmethode nicht.

Interne Berechnung:

Es wird ein Kreisbogen erstellt mit dem eingegebenen Startwinkel und Endwinkel.
Nun wird der Kreisbogen gestaucht/gestreckt, um ihn in Ellipsenform zu bringen.
Dabei werden aber auch Start-/Endwinkel gestaucht.
Somit ist der eingegebene Winkel nicht der, den man in der Skizze messen kann, Auch Breite und Höhe des Ellipsensegments sind im Sketch abweichend. Siehe Abb. „Ellipsensegment: abweichende Werte im Sketch“. (Die Linien unter 45 Grad sind nur zur Verdeutlichung eingezeichnet.)

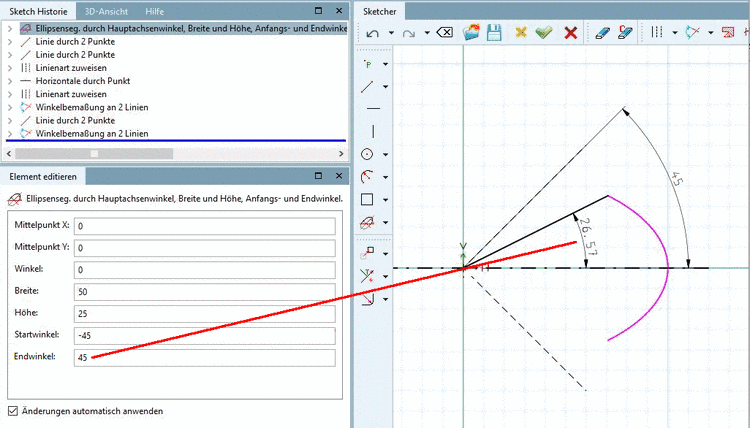

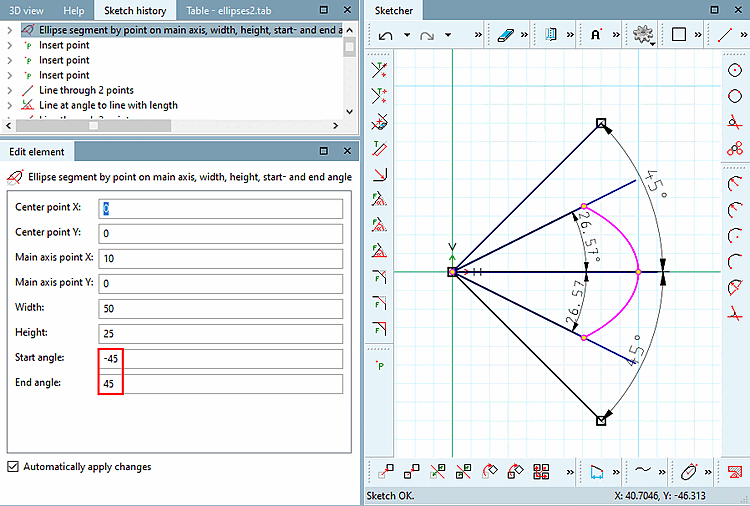

Ellipsensegment: abweichende Werte im Sketch

Ellipsenseg. durch Hauptachsenwinkel, Breite und Höhe, Anfangs- und Endwinkel
Klicken Sie auf das Icon und folgen Sie den Anweisungen in der Statuszeile:
1. Mittelpunkt wählen: Im Dialog wird der gewählte Punkt unter Mittelpunkt X / Mittelpunkt Y angezeigt.
2. Winkel der Hauptachse wählen: Bestimmen Sie den Winkel in Relation zu X-Achse und Ellipsen-Hauptachse.
  Im Dialog wird der gewählte Winkel unter Winkel angezeigt.
3. Ausmaße wählen: Ziehen Sie die Ellipse mit gewünschter Breite und Höhe auf.
4. Anfangspunkt wählen:
5. Endpunkt wählen:
  Startwinkel und Endwinkel sind relativ zur Hauptachse. Der Winkelantrag erfolgt wie üblich gegen den Uhrzeigersinn.

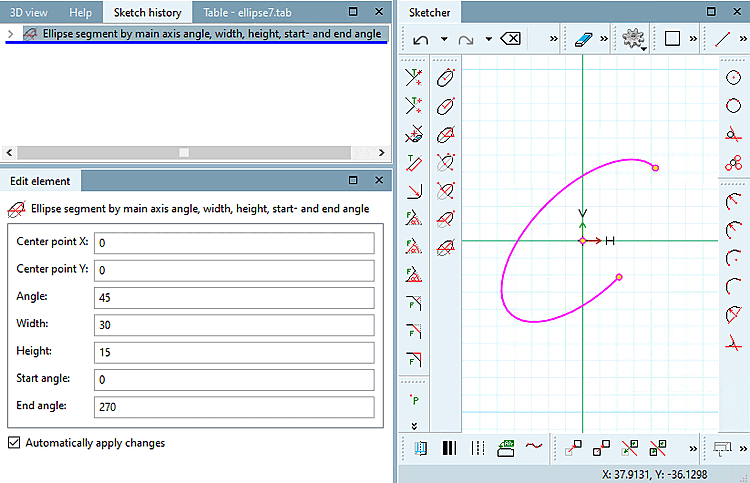

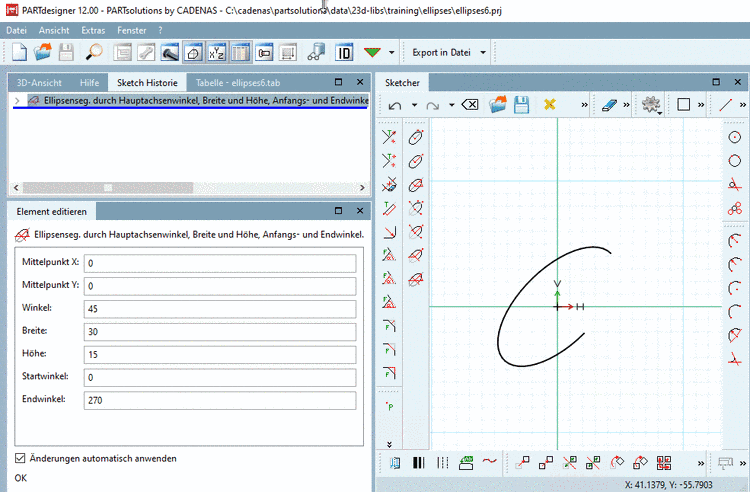

Ellipsensegment: Definition der Ellipsenorientierung über Winkelangabe
Im Dockingfenster Element editieren können Sie im Nachhinein die Werte bzw. Variablen der einzelnen Parameter anpassen.
Hinweis
Die unter Ellipsenseg. Pkt. auf Hauptachse, Breite und Höhe, Anfangs- und Endwinkel genannte Einschränkung gilt hier genauso. Siehe Hinweis oben.
