1.1.10. Esportazione di LinkDB (direttamente o tramite file CSV)

Per l'esportazione nel database dei collegamenti, non importa se le assegnazioni tra il catalogo locale e il catalogo PARTsolutions sono state effettuate manualmente o automaticamente e con quale modello. Le seguenti spiegazioni si applicano indipendentemente dalla procedura precedente.

[Nota]Nota

L'esportazione nel database dei collegamenti riguarda solo il trasferimento in un altro archivio dati, cioè non il collegamento/assegnazione. Questo è già avvenuto.

In una fase intermedia, i dati dei prodotti con le informazioni di collegamento dal catalogo locale e dal catalogo PARTsolutions possono essere esportati in un file CSV. Il file CSV può essere importato nel database dei collegamenti in qualsiasi momento.

In questa sezione, l'esportazione viene spiegata dalla A alla Z a titolo di esempio.

  1. Innanzitutto, è necessario creare un processo per l'esportazione.

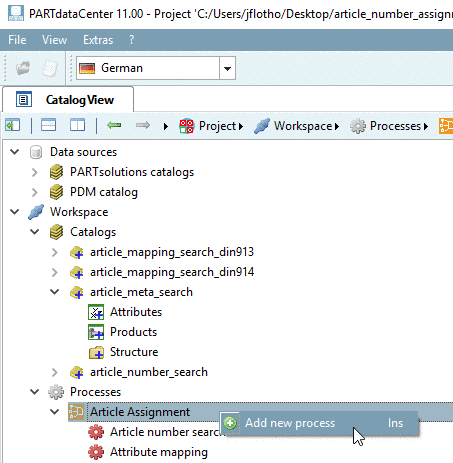

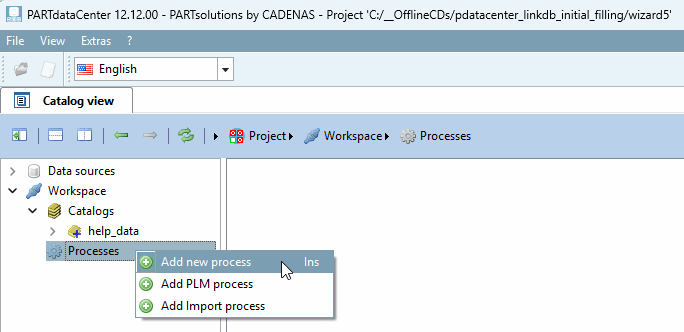

    In corrispondenza di Processi [Processes], fare clic sul comando del menu contestuale Aggiungi nuovo processo [Add new process].

    Figura 1.173.

    -> Sotto Processi [Processes] appare una nuova voce (non ancora etichettata).

  2. Selezionare la nuova voce.

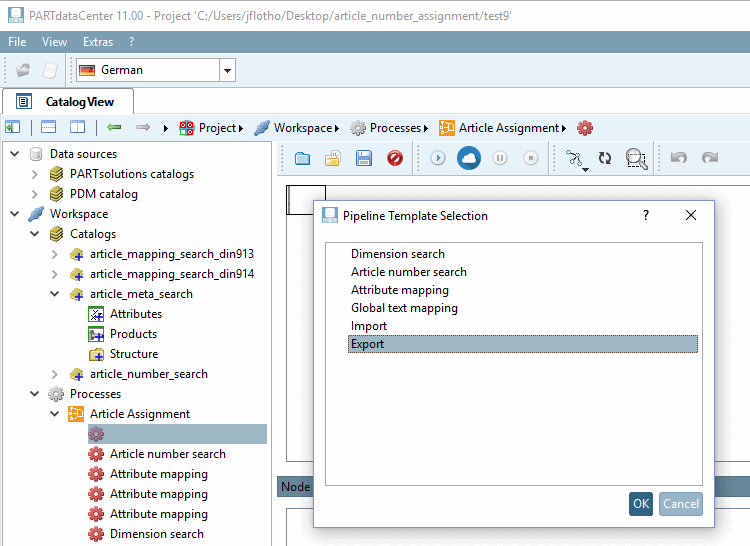

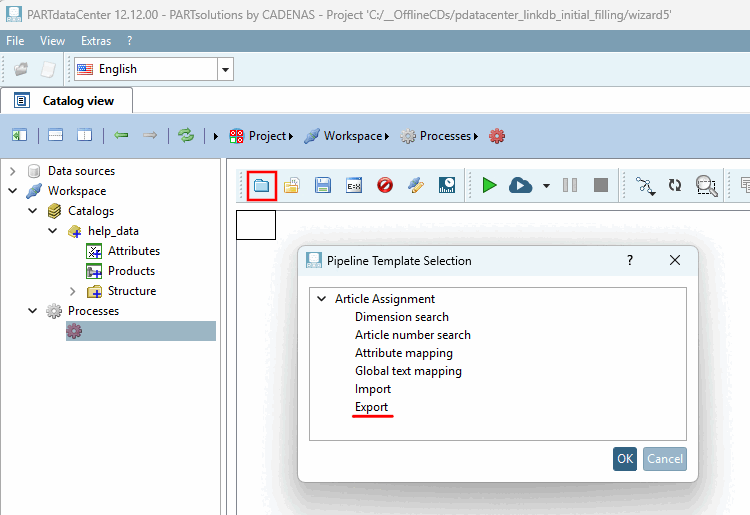

    Fare clic sul pulsante Carica predefinito modello . -> Viene visualizzata la finestra di dialogo Selezione modello tubazione (Pipeline Template Selection [Pipeline Template Selection] ).

    Fare clic sul modello di esportazione [Export].

    Figura 1.174.

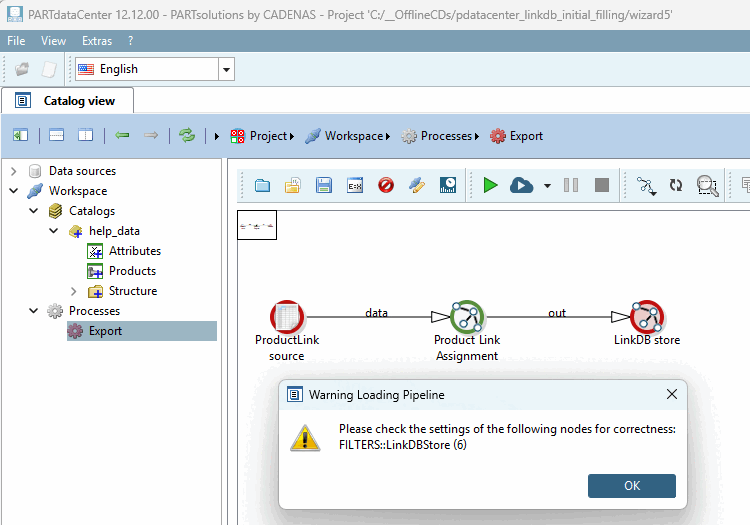

    -> La pipeline di esportazione è ora visualizzata nell'area delle impostazioni di destra. L'avviso indica semplicemente che per ogni nodo devono ancora essere effettuate le impostazioni corrette e desiderate. È sufficiente confermare con OK.

    Figura 1.175.

    Selezionare i singoli nodi uno dopo l'altro.

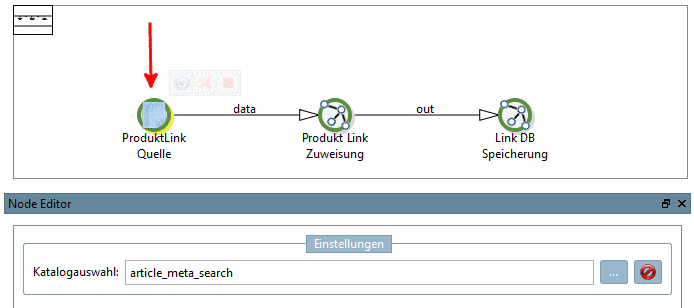

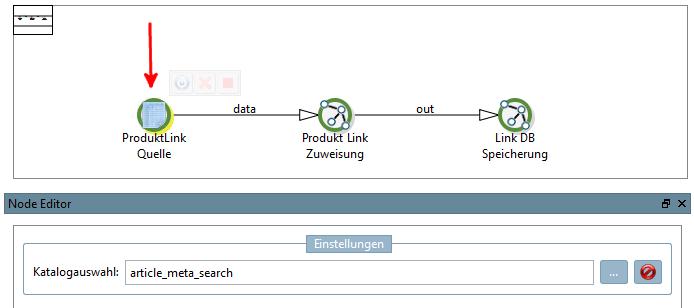

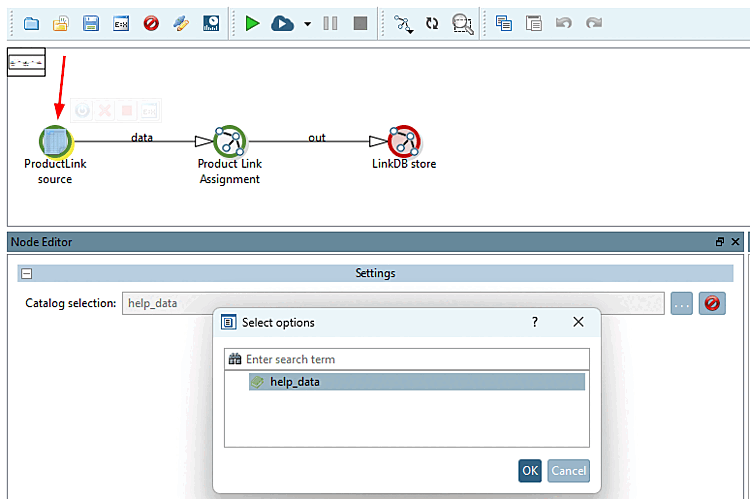

  3. Fonte del link al prodotto [ProductLink source]: Utilizzare il pulsante Sfoglia ... per selezionare il catalogo di origine (creato dal file CSV).

    Figura 1.176.

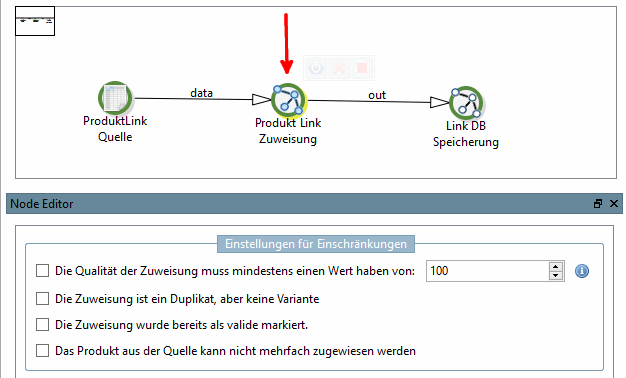

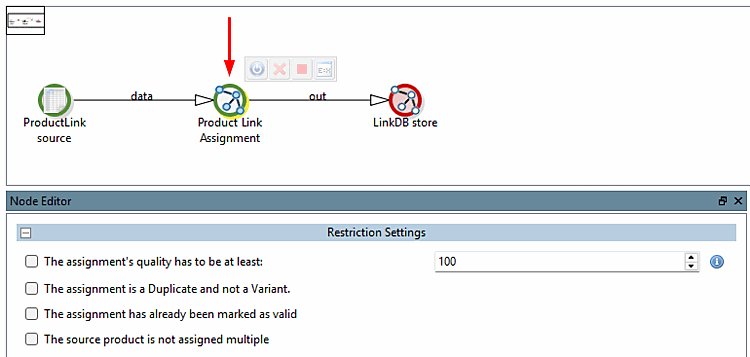

  4. Assegnazione del collegamento al prodotto [Product Link Assignment] (opzionale): Specificare le condizioni in cui deve avvenire l'esportazione. È possibile selezionare una sola condizione o combinarne diverse.

    Figura 1.177.

    Sono disponibili le seguenti opzioni:

    • La qualità dell'incarico deve avere un valore di almeno [The assignment's quality has to be at least]: xy

      [Nota]Nota

      Con questa opzione è possibile effettuare un'esportazione al 100% senza ulteriori problemi, poiché vengono esportati solo i link corretti.

    • L 'assegnazione non deve essere una variante [The assignment must not be a variant]

    • Il compito deve essere già stato contrassegnato come valido [The assignment has to be marked as valid]

      Vedere Sezione 1.1.5.6, “Convalidare le mappature” e Sezione 1.1.12.4, “Vista prodotto - Comandi del menu contestuale”.

    • Il prodotto di partenza non deve essere stato assegnato più di una volta [The source product must not be assigned to other targets].

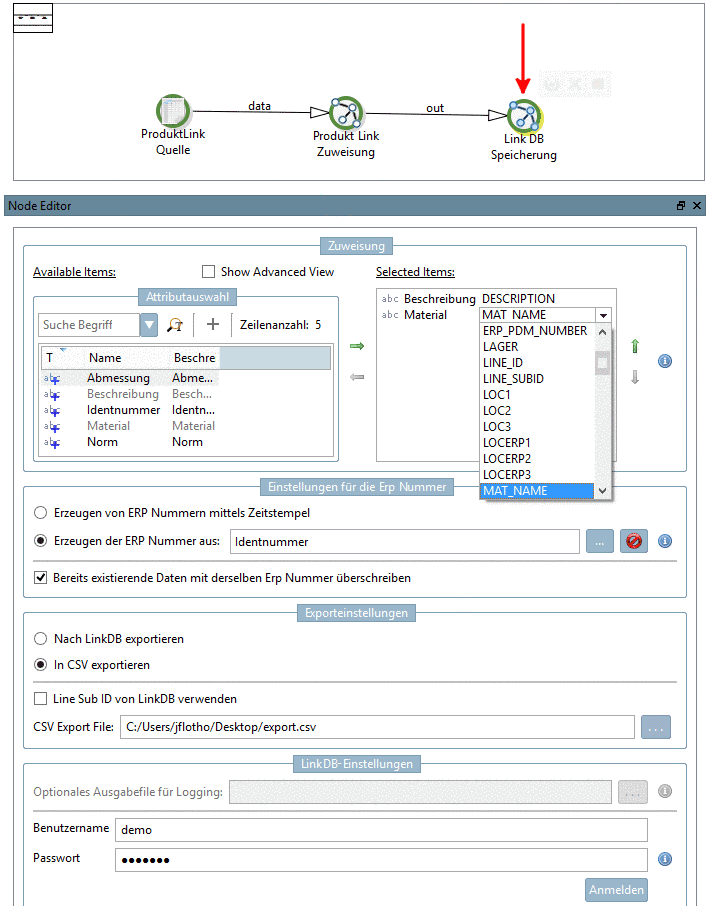

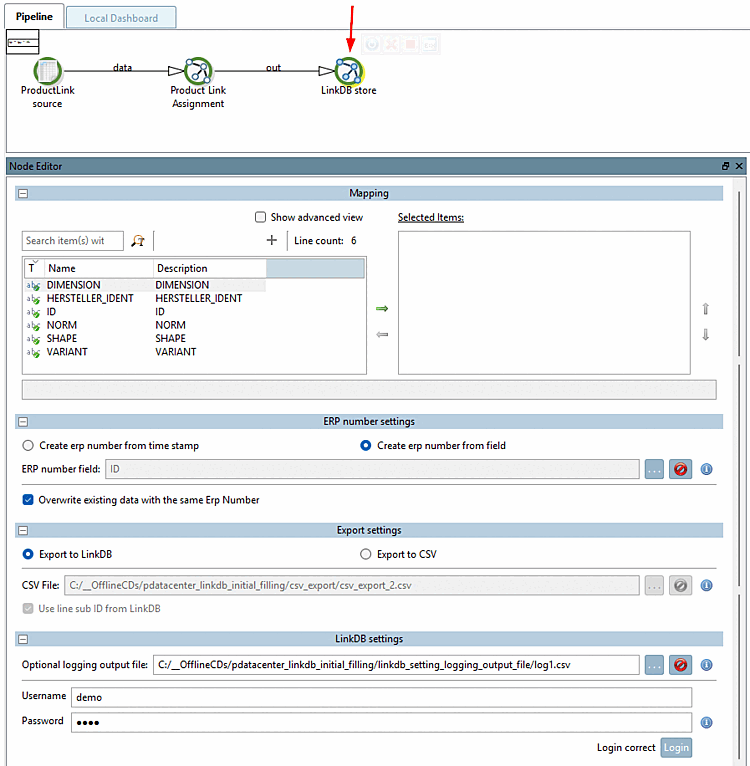

  5. Link DB Storage [LinkDB store]:

    Figura 1.178.

    • Assegnazione [Mapping]: determinare la mappatura tra gli attributi CSV e le variabili LinkDB. Questa operazione è facoltativa; si può anche lasciare vuota l'area degli elementi selezionati.

      Se si desidera definire una mappatura, procedere come segue:

      1. Usare la freccia verde per spostare gli attributi CSV che si desidera mappare nel campo Elementi selezionati [Selected Items].

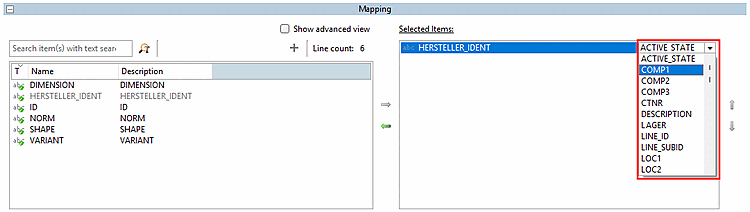

      2. Trascinate l'area di lavoro in modo da poter vedere la colonna delle variabili LinkDB all'estrema destra.

        Figura 1.179.

      3. Espandere il campo dell'elenco e selezionare la variabile LinkDB desiderata.

    • Impostazioni per il numero ERP [ERP number settings]: determinare come deve essere compilato il campo per il numero ERP (ERP_PDM_NUMBER).

      • Creare un numero ERP dalla marca temporale [Create erp number from time stamp]: per la compilazione viene utilizzato un numero ERP generato automaticamente.

      • Crea numero erp dal campo: specificare quale attributo CSV deve essere utilizzato per il riempimento.

    • Impostazioni di esportazione [Export settings]: Stabilire se l'esportazione deve essere effettuata direttamente nel LinkDB o prima in un file CSV.

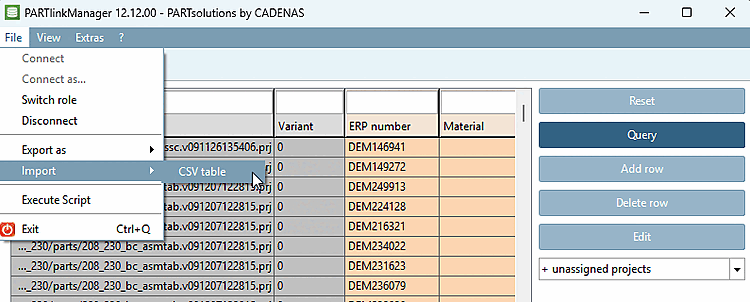

      • Se si desidera esportare in un file CSV, importarlo nel PARTlinkManager tramite il menu File [File] > Importa [Import] > Tabella CSV [CSV table].

        Figura 1.180.

        Una descrizione di questo aspetto si trova in Sezione 5.27.4.1.6, “ Importazione -> Tabella CSV ” in ENTERPRISE 3Dfindit (Professional) - Amministrazione.

    • Impostazioni di LinkDB [LinkDB settings]: Inserire qui il nome utente e la password [Password] e fare clic su Login. Viene visualizzato un messaggio di conferma della correttezza del login.

  6. Fare clic sul pulsante Avvia per eseguire la pipeline.

    Figura 1.181.

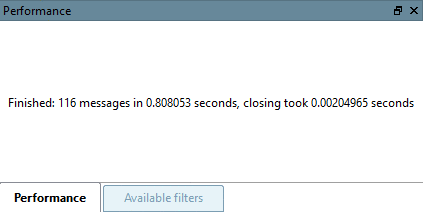

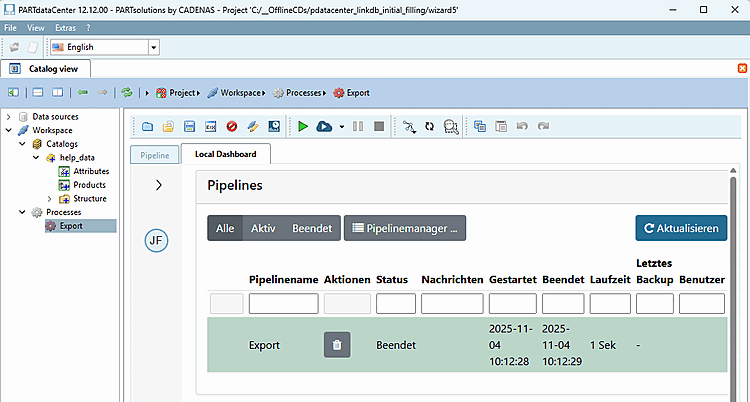

    -> Ora viene visualizzata una voce corrispondente nella pagina della scheda Dashboard locale [Local Dashboard].

    Figura 1.182.

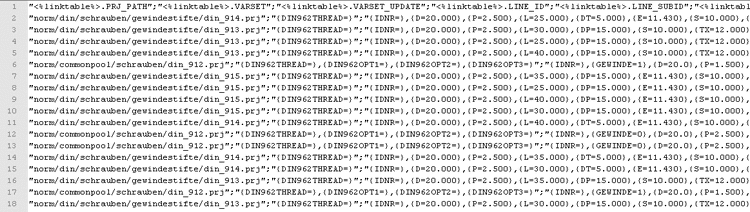

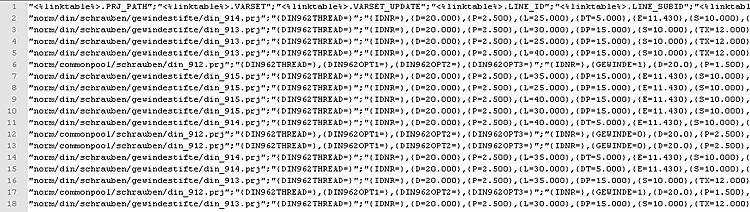

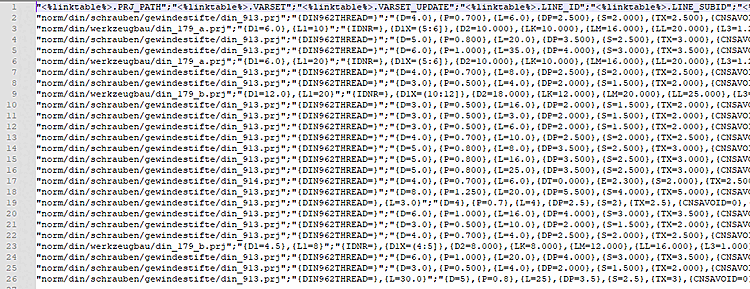

    • Risultato in file CSV

      Le assegnazioni vengono esportate nel file CSV in una forma unica, in modo da poter essere importate in qualsiasi momento nel database dei collegamenti.

      Figura 1.183.

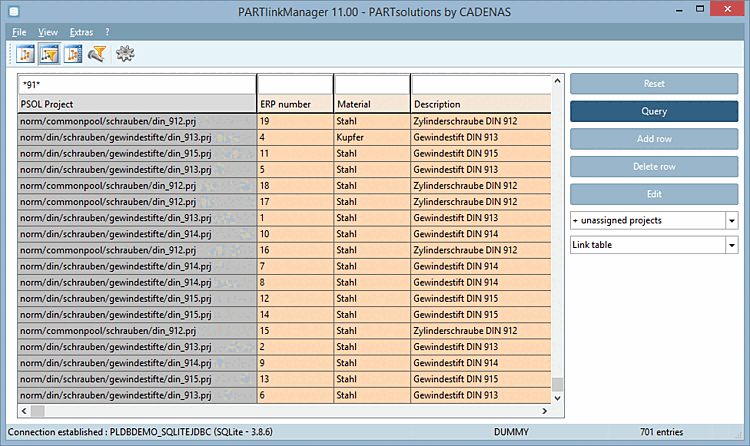

    • Risultato in LinkDB

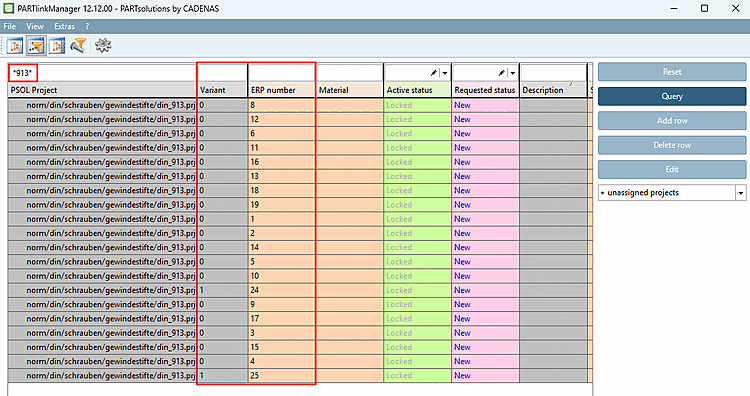

      Esempio di risultato per DIN 913

      Figura 1.184. Esempio di risultato per DIN 913

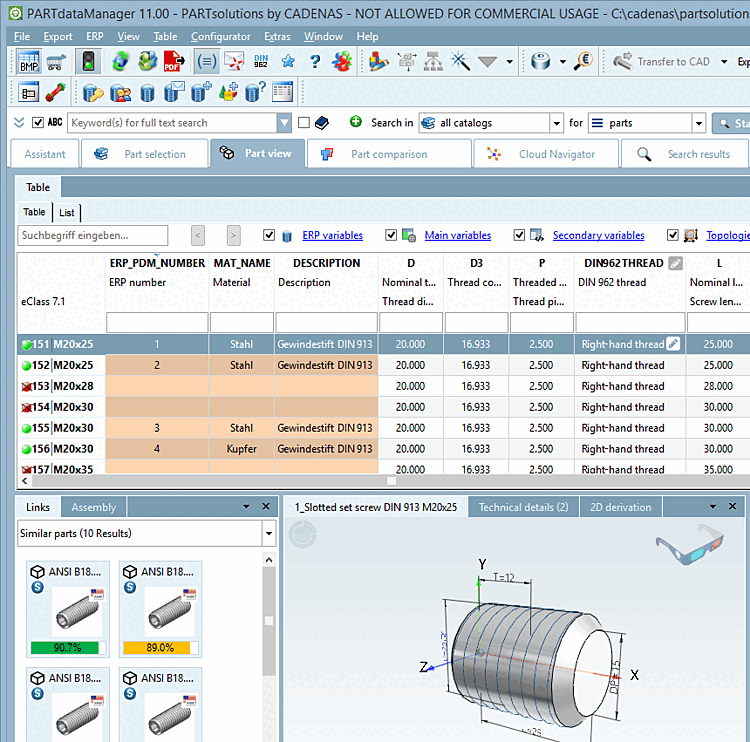

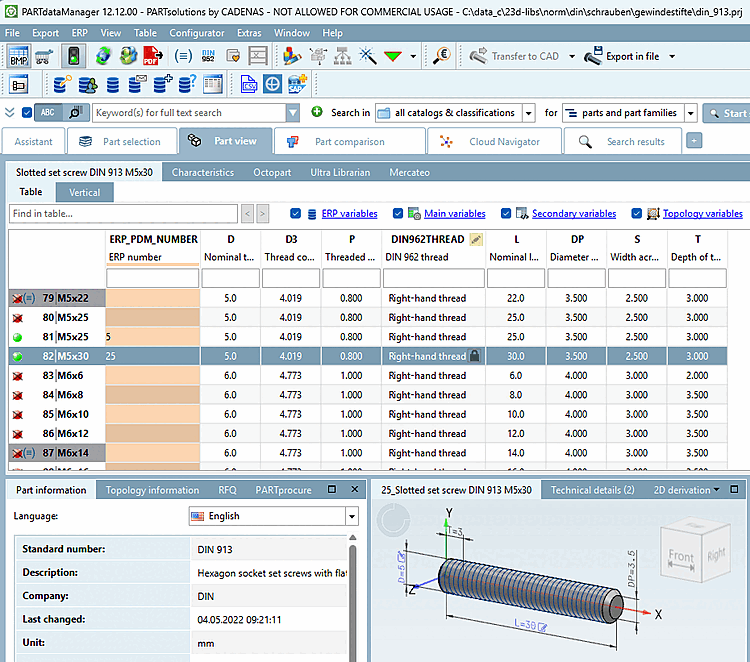

    • Risultato in PARTdataManager

      Figura 1.185.

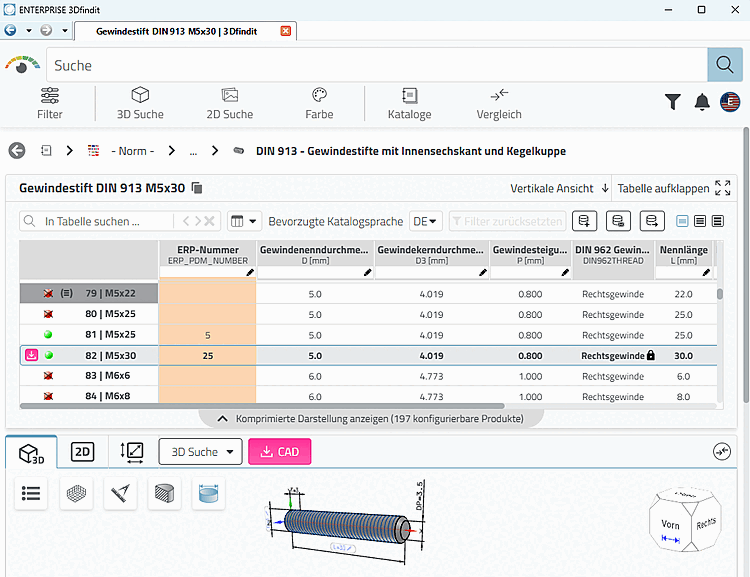

    • Risultato in 3Dfindit

      Figura 1.186.
