Die Explosionsansicht kann sowohl über die Toolbar, als auch über das Menü aufgerufen werden.

Der Befehl ist nur bei Baugruppen aktiv.

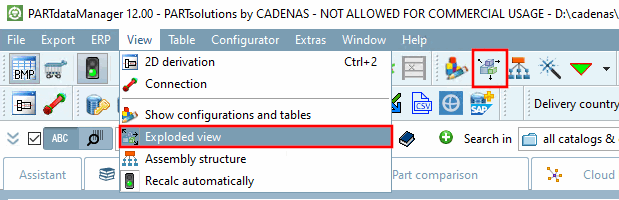

Explosionsansicht [Exploded view] in "Ansicht [View]"-Menü und "Assembly"-Toolbar

Die Explosionsansicht [Exploded view] zeigt die „auseinandergedriftete“ Darstellung einer Baugruppe.

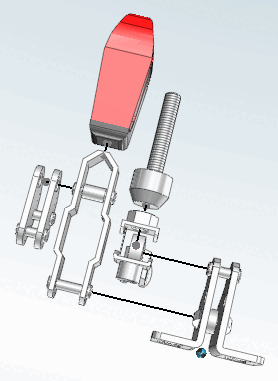

Baugruppe in Explosionsansicht [Exploded view]

Stellen Sie im gleich lautenden Dialogfenster die gewünschten Darstellungskriterien ein.

Dialogfenster "Explosionsansicht [Exploded view]"
