5.12.1. Warum klassifizieren?

Klassifizierte Teile haben in vielerlei Hinsicht einen Mehrwert:

Beispiele:

  • Such- und Finde-Optionen werden verbessert.

    Die deklarierten Teile sind im PARTdataManager bei der Teileauswahl unter den verschiedenen Klassifikationen wiederzufinden.

    • By Categories: Klassifizierung nach Kategorien

    • By Countries: Klassifizierung nach Ländern, in denen die jeweilige Firma Produkte vertreibt, bzw. Niederlassungen hat

    • By Functionality: Klassifizierung nach Funktionen

    • CNS: CADENAS-Klassifikation verwendet z.B. für die CAD-Integration (Platzierungsinformationen, Publizierte Elemente und Attribute) oder Bestellnummer, Typcode, Zertifikat-Informationen. Für Details siehe Abschnitt 5.12.3.1, „Klassifikation (CNS) “.

    • Delivery Countries

    • eClass: Standardisiertes Klassifikationssystem für Warengruppen und Warenmerkmale

      • eClass 4.1

      • eClass 5.0

      • eClass 5.1

      • eClass 6.0

      • eClass 6.1

      • eClass 6.2

      • eClass 7.0

      • eClass 7.1

      • eClass 8.0

      • eClass 8.1

      • eClass 9.0

      • eClass 9.1

      • eClass 10.0

      • eClass 10.1

      • eClass 11.0

    • ETIM (ElektroTechnisches InformationsModell) 4.0: Klassifikation ausgerichtet an den Anforderungen der Elektrobranche

    • FSF: Klassifizierung für Fahrweg und Schienenfahrzeuge

    • ICS (International Classification Standards): Internationales Klassifikationssystem zur Erfassung aller ökonomischen Sektoren und Tätigkeiten, bei denen technische Standards angewendet werden

    • IFC: Klassifizierung nach einem internationalen offenen Standard für den Austausch von Gebäudemodellen

    • IFC4

    • PARTconnection: Verschraubung-Klassifizierung

    • Revit

    • Standards: Von CADENAS mitgeliefertes Normierungssystem. Es ist dreistufig gegliedert nach der DIN-Nummer.

    • Standards BN

    • Standards GN

    • Standards Wuerth

    • UNSPSC: Durch die Vereinigten Nationen vorgegebene Produktklassifikation. Der Standard stellt ein universales Klassifikationsschema für unterschiedlichste Produktgruppen zum weltweiten Einsatz dar.

    • VDI 3805: Technische Gebäudeausrüstung

    Vergleiche hierzu Abschnitt 3.1.6.4.13.4, „Auswahl "Klassifikationen" “ in PARTsolutions Anwender - Handbuch. Sofern Sie eine eigene Klassifikation angelegt haben, wird auch diese hier angezeigt (siehe Abschnitt 5.12.14, „Eigenes Klassensystem anlegen bez. bearbeiten “.

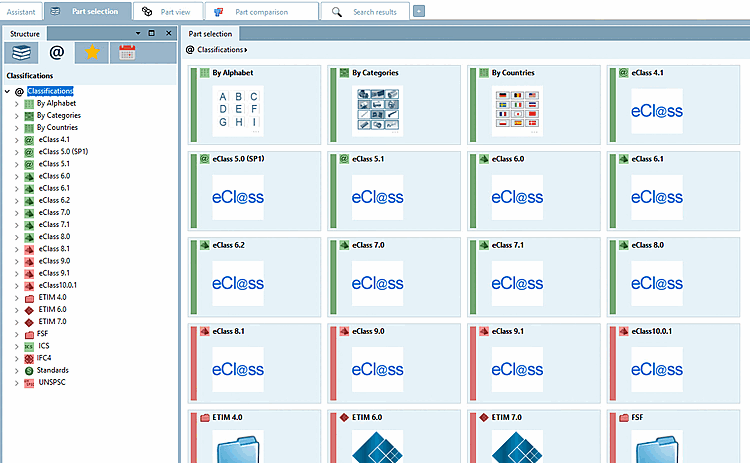

    Klassifikationen [Classifications] in PARTdataManager

    Klassifikationen [Classifications] in PARTdataManager

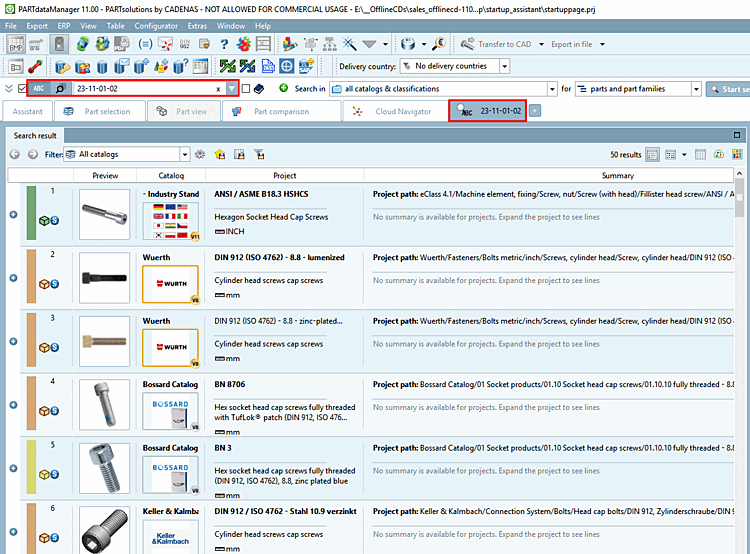

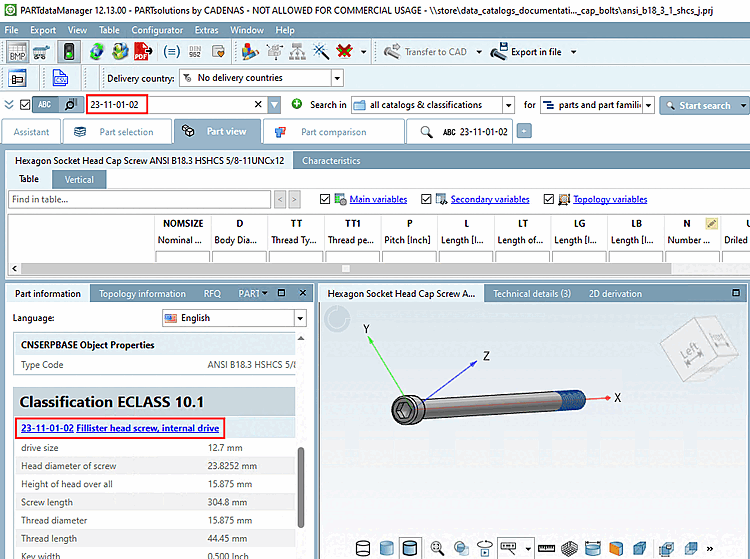

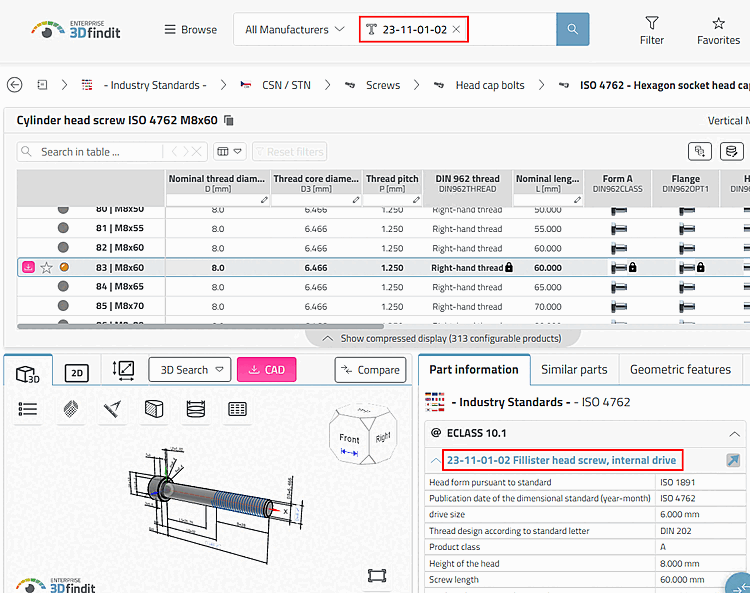

    Beispiel: Ist die eClass-Nummer bekannt, können Sie damit suchen:

  • Im Dockingfenster Teileinformationen [Part information] finden Sie alle Informationen zu den einzelnen Klassifikationen, nach denen das Teil klassifiziert wurde.

    PARTdataManager - Teileinformationen [Part information]

    PARTdataManager - Teileinformationen [Part information]

  • Sofern unter Extras --> Einstellungen [Settings] --> Tabelle [Table] die Option Klassenvariablen anzeigen [Show class variables] aktiviert wurde (im folgenden Beispiel eClass 7.1), werden die Klassenvariablen in den jeweiligen Spaltenköpfen der Tabelle zusätzlich angezeigt.

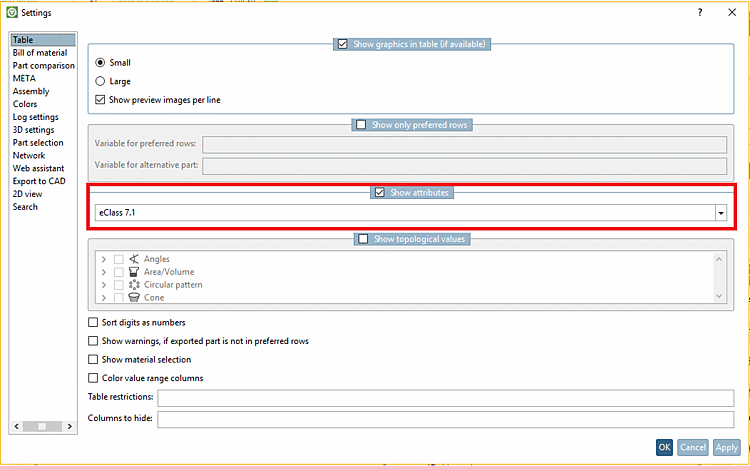

    Klassenvariablen anzeigen [Show class variables] - aktivieren

    Klassenvariablen anzeigen [Show class variables] - aktivieren

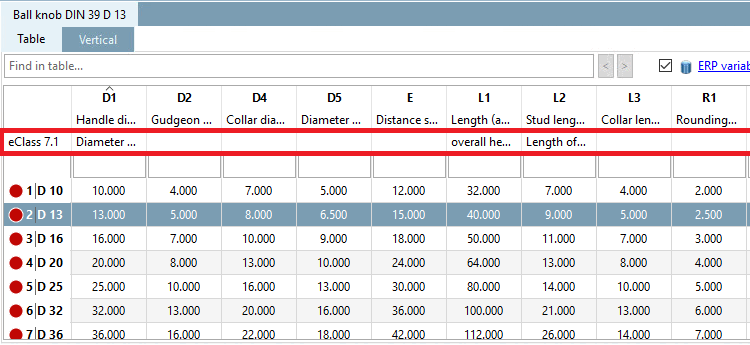

    Klassenvariablen im PARTdataManager

    Klassenvariablen im PARTdataManager

  • Intelligentes Platzieren über Platzierungsdialog

    Siehe hierzu unter Abschnitt 5.12.10, „ Normteile klassifizieren für Platzierungsdialog “.

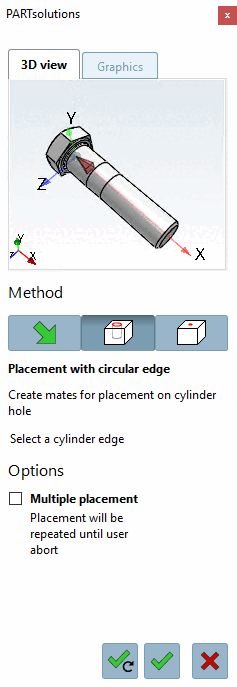

    Auswahlmöglichkeit: PARTsolutions Platzierungsdialog

    Auswahlmöglichkeit: PARTsolutions Platzierungsdialog

  • Übergabe von Metainformationen (siehe beispielsweise Abschnitt 5.12.11, „Elektroteile klassifizieren “)
