3.1.6.7.1.4. "Cloud Map" Anzeigemodus

Im Cloud Map Modus finden Sie folgende Features:

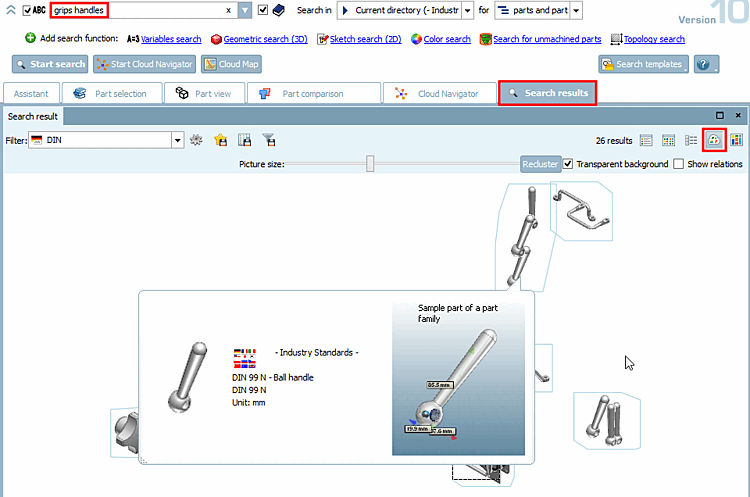

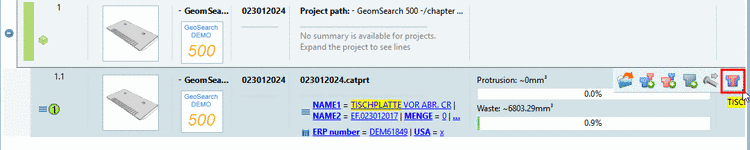

Modus "Cloud Map"

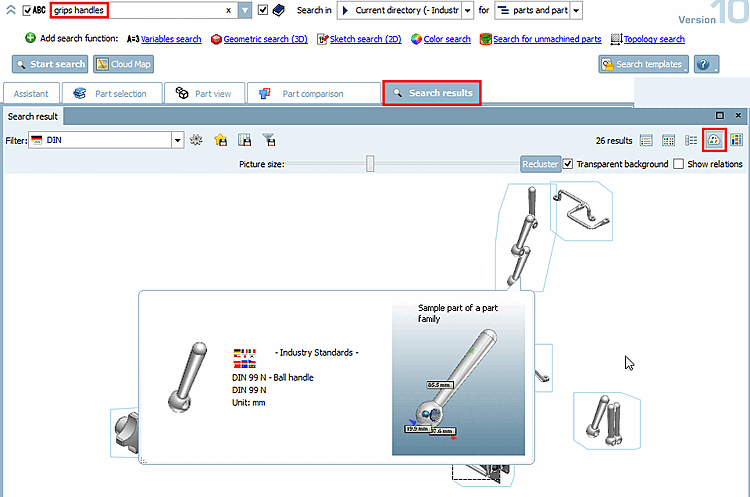

Modus "Cloud Map"

  • Die Teile werden als Grafiken angezeigt.

  • Geometrisch ähnliche Teile stehen näher beieinander als unähnliche Teile.

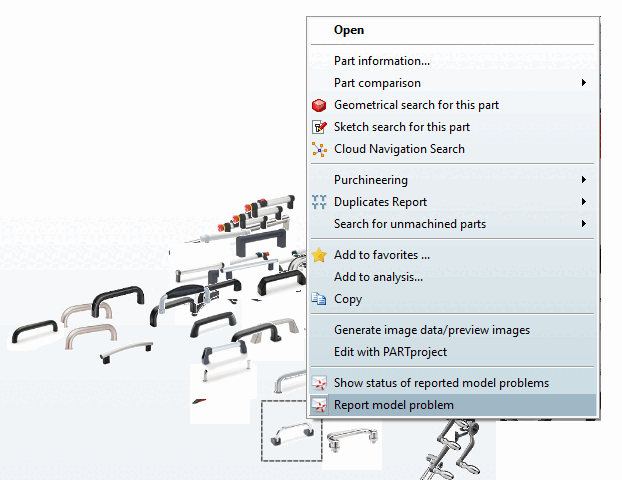

    So erhalten Sie einen schnellen Überblick zu den Suchergebnissen und können gegebenenfalls mittels Kontextmenü die Suche in einem weiteren Schritt spezifizieren.

  • Mit Klick auf ein Teil (Grafik) erscheint ein Tooltip mit Teileinformationen zu Normnummer und Normbezeichnung, außerdem eine 3D-Darstellung.

  • Oberhalb der Cloud Map wird eine Werkzeugleiste mit Zusatzfunktionen eingeblendet:

    • Bildgröße [Picture size]: Passen Sie die Bildgröße mit dem Schieberegler an.

    • Transparenter Hintergrund [Transparent background]: Schalten Sie die Transparenz aus, wenn sich Grafiken überlagern und Sie auf eine markierte Grafik fokussieren möchten.

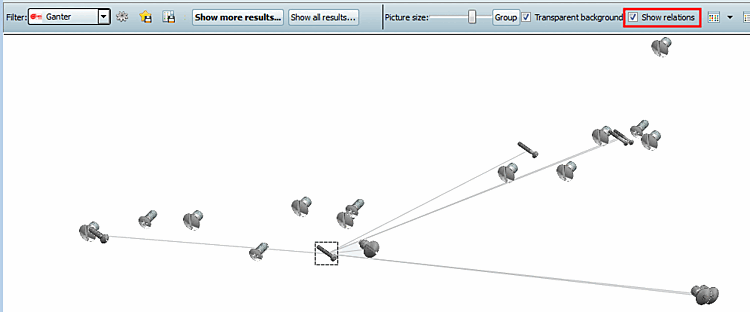

    • Beziehungen anzeigen [Show relations]: Wenn Sie das Auswahlkästchen aktivieren, werden Beziehungslinien, basierend auf textueller Übereinstimmung, eingeblendet. Geometrische- und Textinformation muss nicht unbedingt übereinstimmen.

      Beziehungen anzeigen [Show relations]

      Beziehungen anzeigen [Show relations]
