Klicken Sie auf das Icon 2D Skizze [2D Sketch].

-> Der Dialogbereich wird geöffnet.

Zeichnen Sie eine Skizze (je nach Komplexität des Bauteils eine oder bis zu drei).

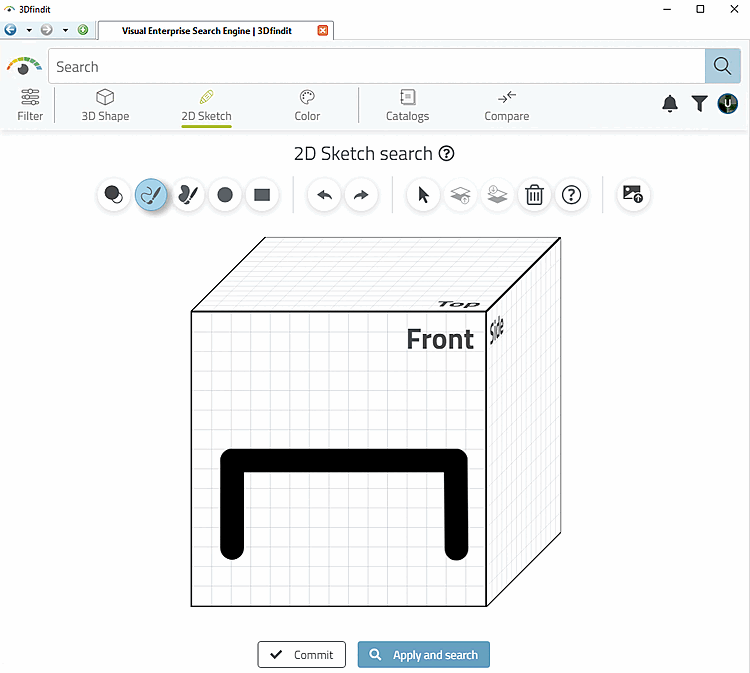

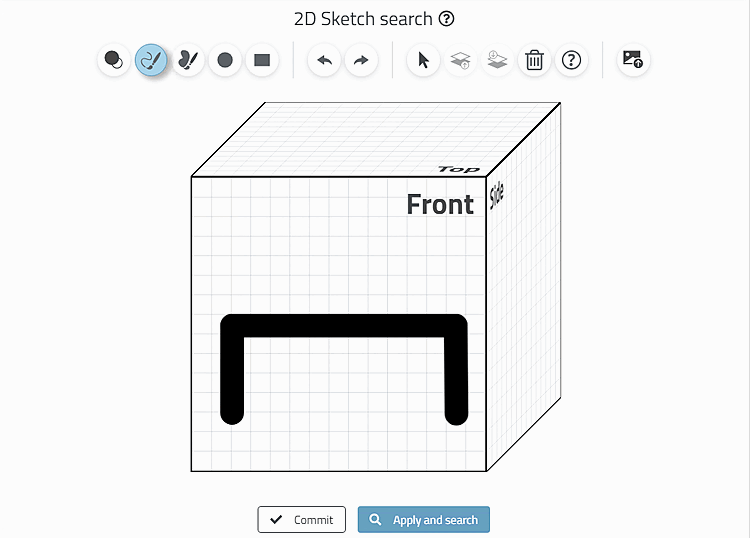

1. Sketch

	Tipp
	Via Button Hilfe [Help] finden Sie Hilfe zu den einzelnen Zeichenfunktionen. Erstellen Sie in diesem Fall die Zeichnung mit dem Pinsel [Brush] und wählen Sie eine Stärke [Strength] von 32. Ziehen Sie gerade Linien mit gehaltener Umschalttaste.

Klicken Sie Übernehmen und suchen [Apply and search]. Filtern Sie optional noch nach einem bestimmten Hersteller.

-> Die Ergebnisse werden angezeigt.

-> Im Suchfeld wird der Suchparameter (oder beliebig viele) angezeigt.

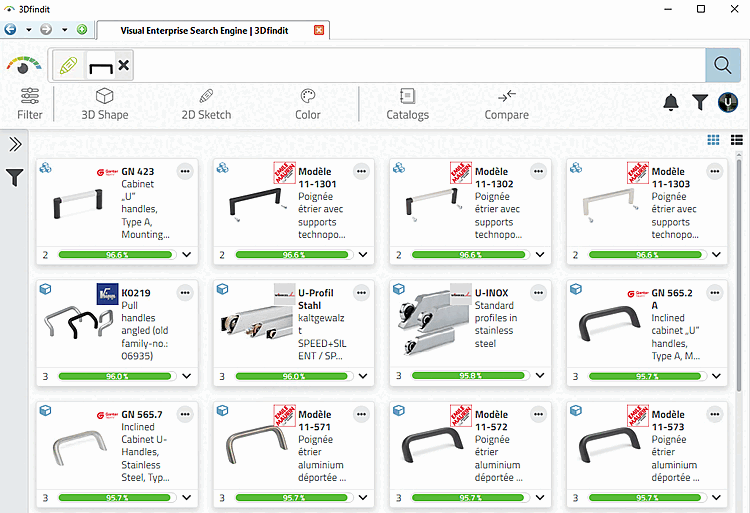

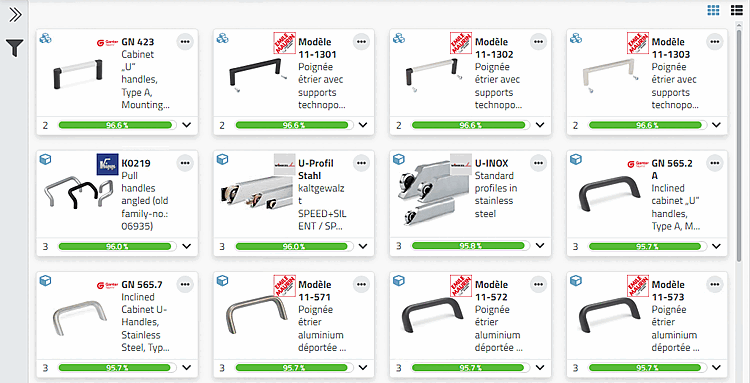

Ergebnis mit einer Skizze

Klicken Sie auf Seite [Side] und erstellen Sie eine zweite Skizze in Seitenansicht.

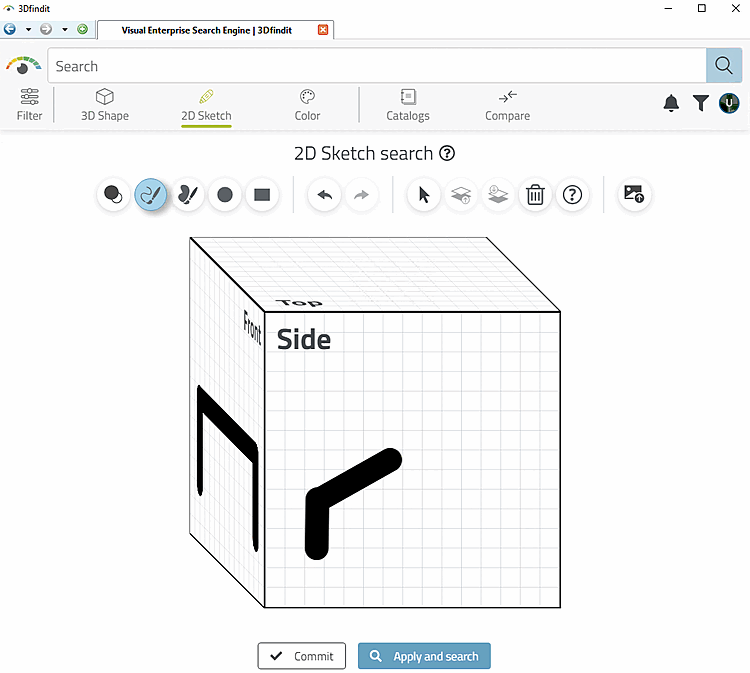

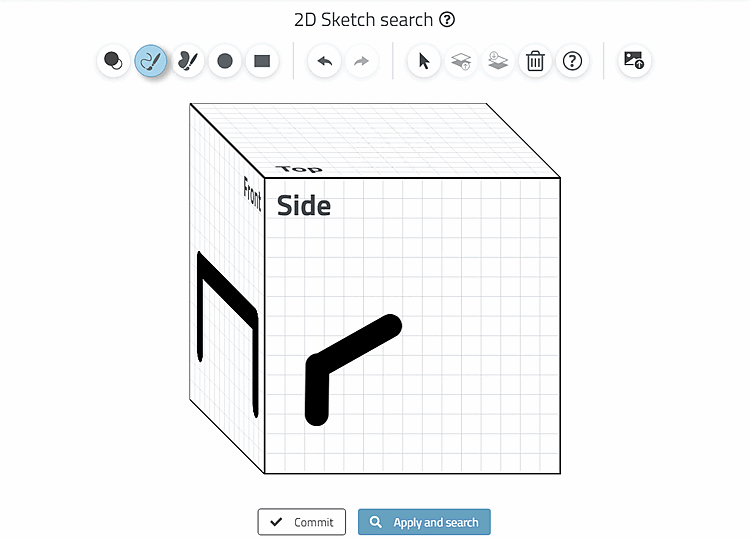

2. Sketch

Klicken Sie Übernehmen und suchen [Apply and search].

-> Das gewünschte Ergebnis erscheint nun ganz vorne.

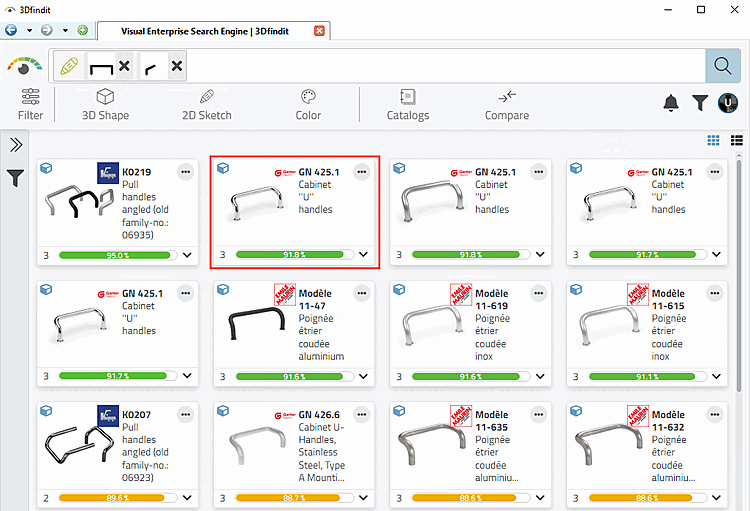

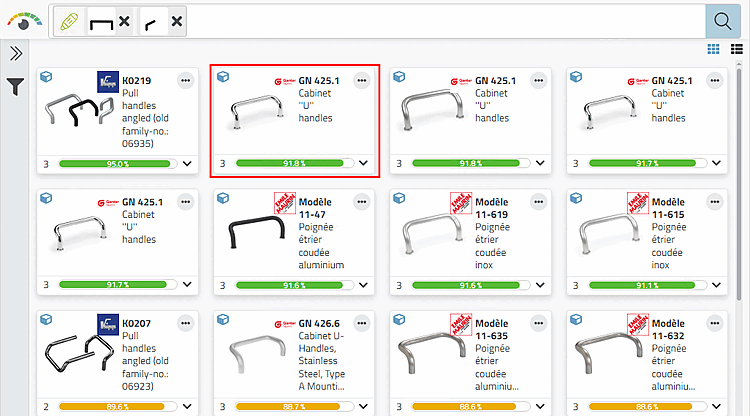

Ergebnis mit zwei Skizzen
