Insbesondere wenn die Tabelle keine Informationen enthält (beispielsweise bei Eigenteilen), sind die Informationen im Dockingfenster Topologie-Informationen [Topology information] interessant. Sie haben schnellen Zugriff auf Zusatzinformation wie z.B. Größen ohne den Bauteilvergleich öffnen zu müssen.
Im Dockingfenster Topologie-Informationen [Topology information] finden Sie Rubriken für die einzelnen topologischen Features.
Bei Mouseover über einen Listenpunkt wird das jeweilige Feature in der 3D-Ansicht [3D view] markiert.

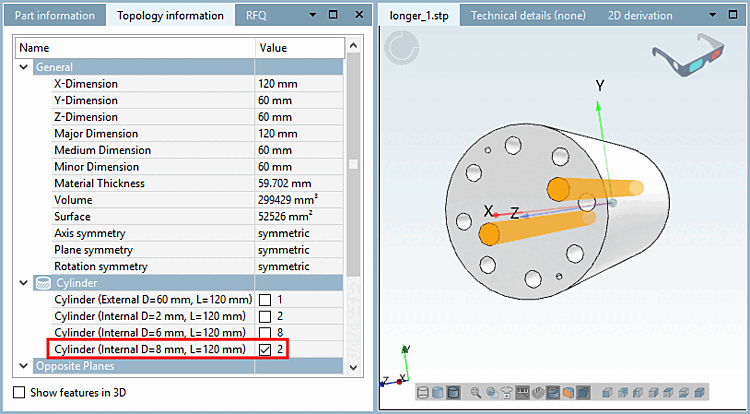

Wenn Sie ein Auswahlkästchen aktivieren, wird das betreffende Feature dauerhaft in der 3D-Ansicht [3D view] markiert.

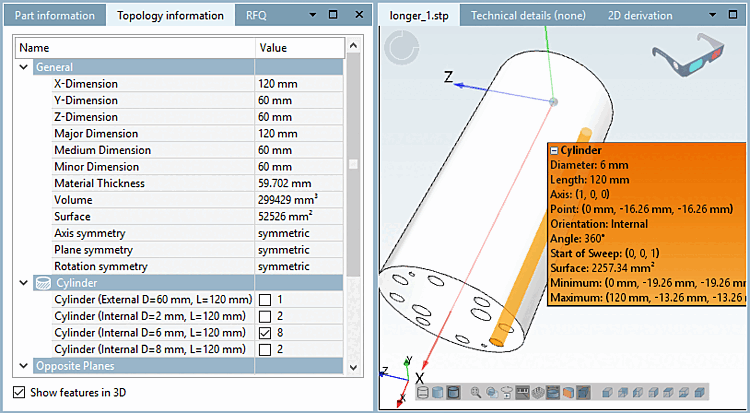

Wenn Sie die Option Features in 3D anzeigen [Show features in 3D] aktivieren, können Sie direkt in der 3D-Ansicht [3D view] mit Klick auf ein Feature dieses markieren und die Topologie-Informationen im Label anzeigen lassen (Öffnen mit Klick auf das Plus-Zeichen). Nach erneutem Klick wird die Markierung wieder entfernt. Der Haken im Dockingfenster Topologie-Informationen [Topology information] wird automatisch entsprechend gesetzt und wieder entfernt.
