Mit der CNS-Piping-Klassifikation werden eine Reihe von Merkmalen automatisch beim Export an NX übergeben. Dies sind einerseits PART_NAME und PART_NUMBER oder Pipe Connector Nominal Diameter (Außendurchmesser) und einige weitere.
Diese stehen auf Portebene zur Verfügung (siehe Abschnitt 5.12.13.6.4, „Port-Attribute prüfen“). Außerdem werden alle exportierten Teile in der CADENAS Routing Parts Library aufgenommen und verhalten sich entsprechend wie alle anderen Teile der Reuse Library (siehe Abschnitt 5.12.13.6.3, „CADENAS Routing Parts“).
Sie können weitere zusätzliche Merkmale sowohl in den Port-Merkmalen als auch in der Suchfunktion der Reuse Library zur Verfügung stellen.
Hierzu
muss das gewünschte Merkmal an verschiedenen Stellen deklariert werden.
Beispielhaft wurde im Folgenden das Merkmal CNS_PIPE_CONNECTOR_FORM_CODE (Pipe Connector VDI
Form Code) verwendet. Verfahren Sie bei beliebigen anderen
Merkmalen auf die gleiche Weise.

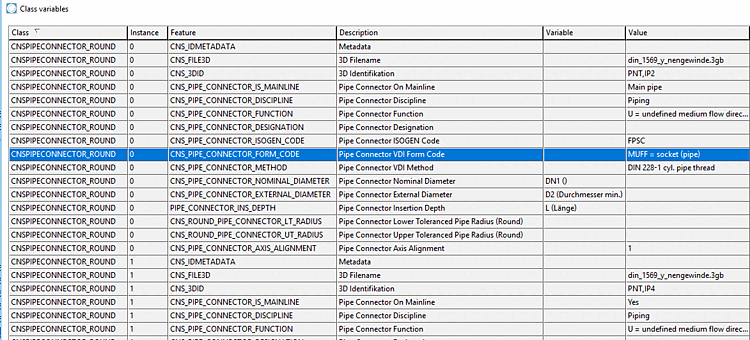

Das Merkmal muss in der Piping-Klassifikation angelegt sein.

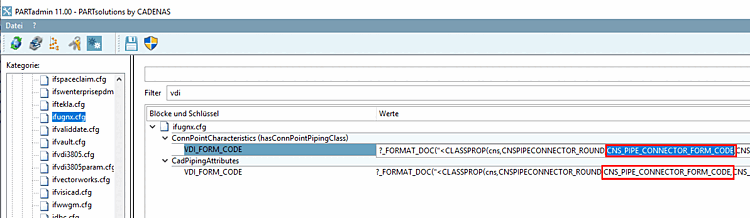

Das Klassifikationsmerkmal muss in der Schnittstellendatei

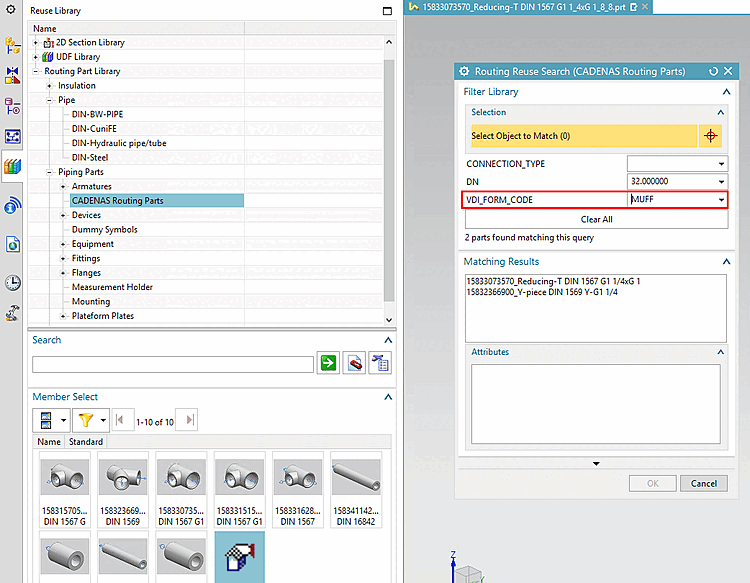

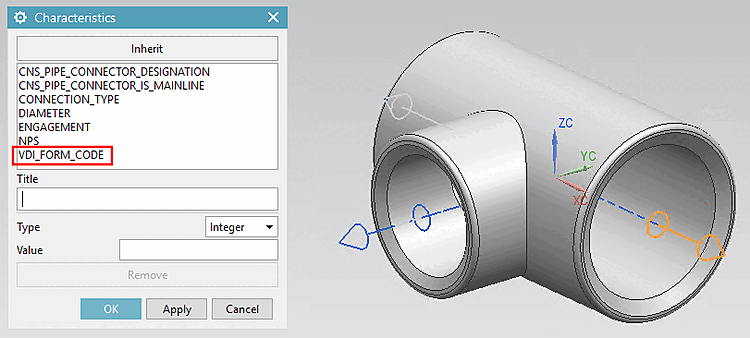

ifugnx.cfgauf ein NX-Merkmal gemappt werden (hier im Beispiel "VDI_FORM_CODE"), einmal unterConnPointCharacteristics(hasConnPointPipingClass)[hier wird der Wert den einzelnen Ports als Charakteristikum zugewiesen] und einmal unterCadPipingAttributes[hier deklarierte Merkmale kommen in der Tabelle an].Damit das Merkmal in der Routing Reuse Search zur Verfügung steht, muss es in

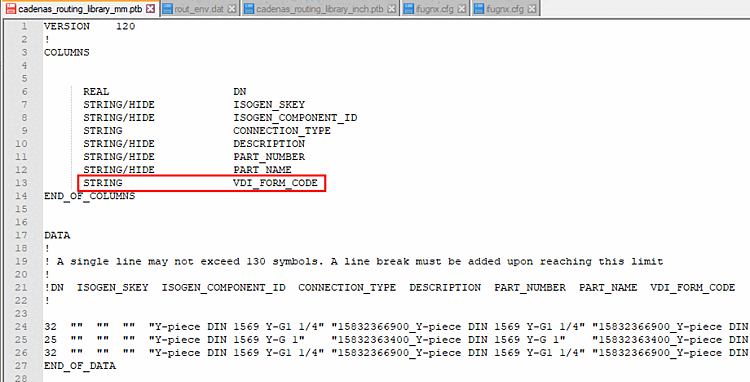

cadenas_routing_library_mm.ptbbzw.cadenas_routing_library_inch.ptbdeklariert werden [die Werte werden dann ausifugnx.cfg->CadPipingAttributesgeholt]. Mit HIDE ausgezeichnete Merkmale werden nicht angezeigt. (Entfernen Sie evtl. das HIDE bei schon angelegten.)
