3.1.6.4.12.1. Topologiesuche: Das Wichtigste auf einen Blick
Funktionsbeschreibung

Die Topologiesuche [Topology search] eignet sich besonders gut, wo einzelne Merkmale wie Größe [Size], Abstände [Distances], Winkel [Angle], Muster [Pattern], etc. evtl. charakteristischer sind als die Form. Sie ist ohne textuelle Information und ohne Referenzteil ausführbar. Sie eignet sich auch zum "Herantasten" an das gewünschte Teil. Ergebnisteile einer Suche können über die Teileinformation (neue) Suchbegriffe liefern oder als Referenzteil für eine folgende geometrische Suche dienen.

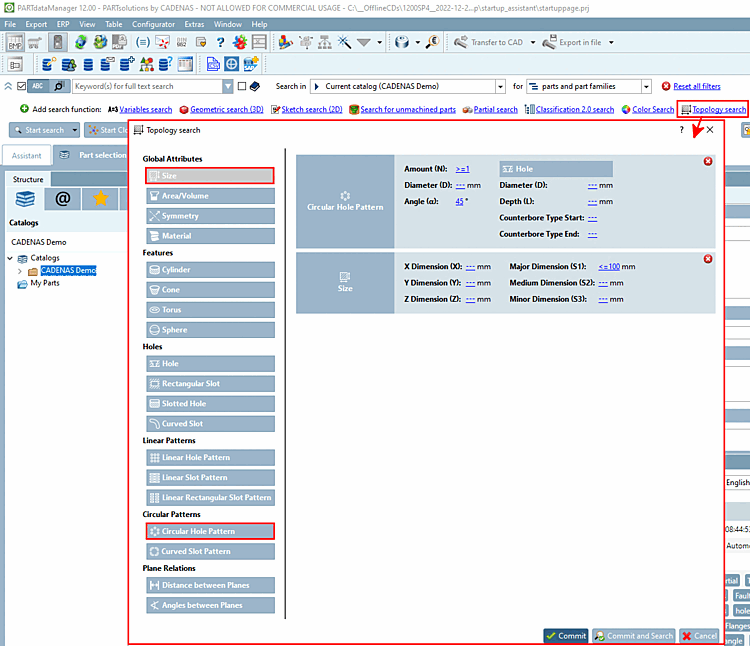

Dialogfenster "Topologiesuche [Topology search]" hier beispielhaft mit den Suchbedingungen "Kreismuster [Circular Pattern]" und "Größe [Size]"

Dialogfenster "Topologiesuche [Topology search]" hier beispielhaft mit den Suchbedingungen "Kreismuster [Circular Pattern]" und "Größe [Size]"

Ablauf

  1. Aufruf:

    Klicken Sie im aufgeklappten Menü der erweiterten Suchmethoden auf Topologiesuche [Topology search].

    -> Das gleichnamige Dialogfenster öffnet sich.

  2. Suchbedingung hinzufügen

    Klicken Sie auf den entsprechenden Button.

    [Hinweis]Hinweis

    Wenn Sie die Maus über einen Funktionsbutton führen, werden im Tooltip die entsprechenden Informationen angezeigt.

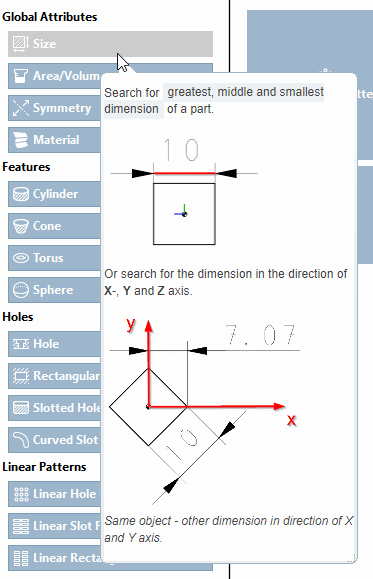

    Tooltip zu "Größe [Size]"

    Tooltip zu "Größe [Size]"

    -> Ausgewählte Suchbedingungen werden auf der rechten Dialogseite mit den entsprechenden Parametern angezeigt.

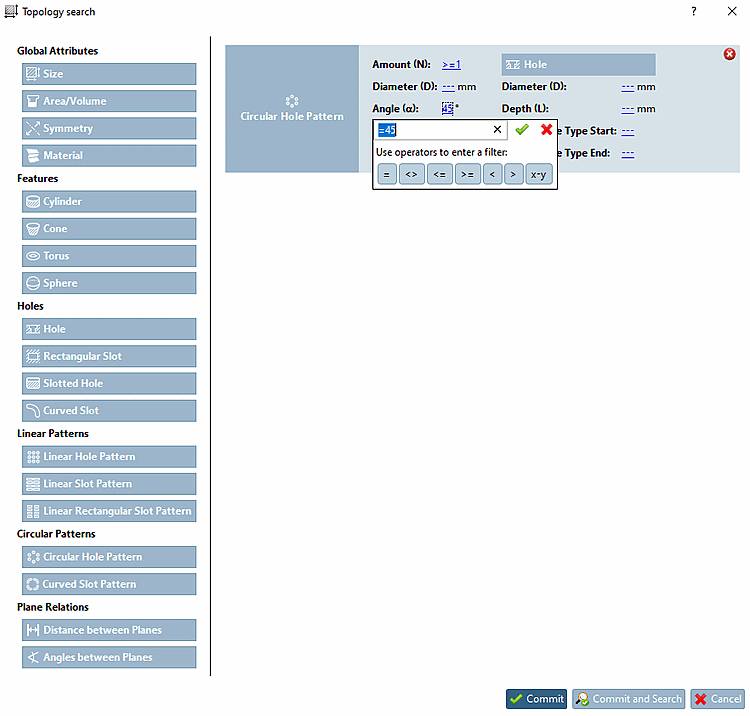

    Suchbedingung "Kreismuster [Circular Pattern]" hinzugefügt

    Suchbedingung "Kreismuster [Circular Pattern]" hinzugefügt

    Klicken Sie danach auf den oder die gewünschten Parameter und bestätigen Sie mit Klick auf den grünen Haken.

    Sie können beliebig viele Suchbedingungen hinzufügen, Sie können aber auch nur mit einer einzigen Bedingung suchen.

    • Schaltflächen

      • : Die Zeile der betreffenden Suchbedingung wird wieder entfernt.

      • Der eingegebene Wert wird wieder entfernt.

      • Schließen des Dialogs mit Übernahme des angezeigten Eingabewertes.

      • Schließen des Dialogs ohne Übernahme von Änderungen.

    • Syntax für die Eingabefelder:

      = (kann auch weggelassen werden)gleich
      <>ungleich
      <=kleiner gleich
      >=größer gleich
      <kleiner
      >größer

      x-y

      oder alternativ zur Angabe von Toleranzen auch w+-t

      Beispiel:

      29000-30000 oder 29500+-500

      von - bis

  3. Klicken Sie auf Übernehmen [Commit].

    Übernehmen [Commit]

    Übernimmt alle Änderungen und schließt das Dialogfenster.

    Starten Sie dann die Topologiesuche [Topology search] mittels Suche starten [Start search].

    Übernehmen und Suchen [Commit and Search]

    Schließt das Dialogfenster und startet die Topologiesuche [Topology search].

    Abbrechen [Cancel]

    Schließt das Dialogfenster und übernimmt keine Änderungen.

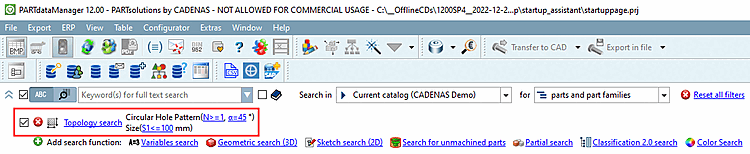

    -> Die Auswahl wird im Dialogbereich der Suchmethoden angezeigt.

    Gewählte Suchmethode: Kreismuster mit Winkel 45° (= 8 Bohrungen) und Bauteilgröße <=100 mm

    Gewählte Suchmethode: Kreismuster mit Winkel 45° (= 8 Bohrungen) und Bauteilgröße <=100 mm

  4. Klicken Sie Suche starten [Start search].

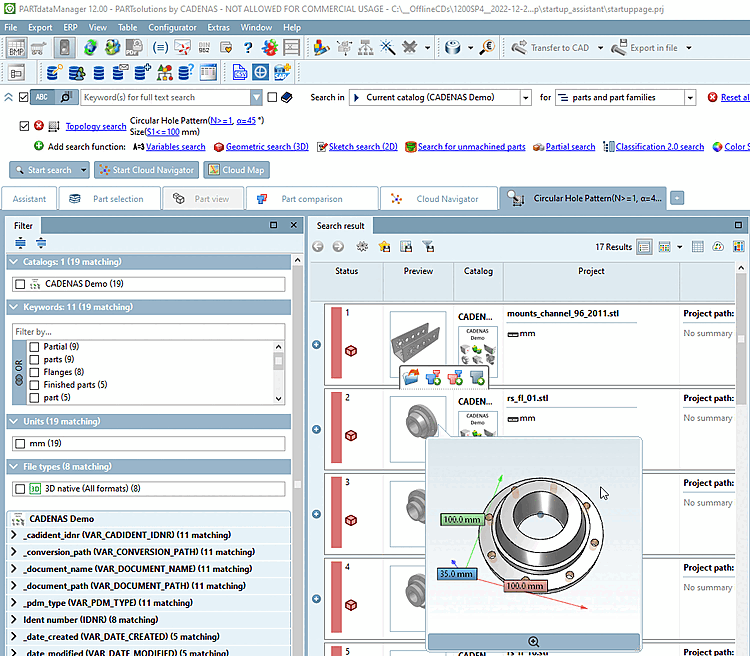

    -> Die Ergebnisse werden auf einer eigenen Registerseite aufgelistet. Wenn Sie die Maus über ein Ergebnis führen, können Sie das Ergebnisteil in 3D begutachten.

    Die gesuchten topologischen Features sind in der 3D-Vorschau farblich markiert.

    Die gesuchten topologischen Features sind in der 3D-Vorschau farblich markiert.

  5. Öffnen Sie das gewünschte Teil.

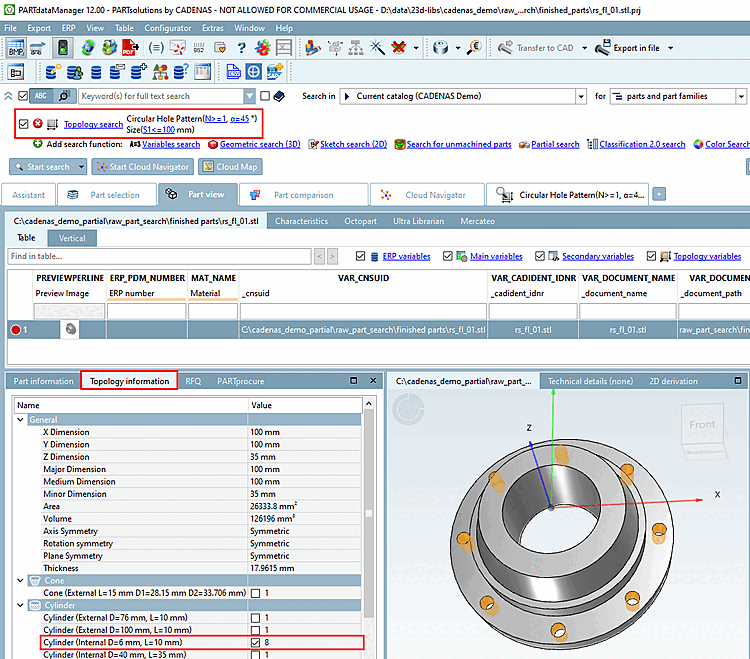

    -> Unter Topologie-Informationen [Topology information] finden Sie auch die zum Muster gehörenden Zylinder.

    Zylinder des Kreismusters markiert

    Zylinder des Kreismusters markiert
