3.1.15.3. Icons auf Projektebene

3.1.15.3.1. Klassifikations-Icons
3.1.15.3.2. Verfügbare Analysen
3.1.15.3.3. Abgelöste(s) Norm/Kaufteil

Die genannten Icons werden u.a. auf Projektebene angezeigt.

Projekttypen

Wenn alle Verzeichnisebenen durchlaufen sind, wird grundsätzlich auf unterster Ebene der Projekttyp angezeigt.

Bitmap

Bedeutung [Meaning]

2D-Bauteil

2D-Shell-Teil

3D-Bauteil

2D/3D-Bauteil

Lager

Baugruppe: Schablone

Baugruppe: Konfiguration [Configuration]

Baugruppe: Assembly-Tabellen-Projekt

Dokumentenprojekt, z.B. *.pdf, *.txt, etc.

...startet PARTassistant, über den alternative Masken zur Bauteilauswahl angezeigt werden können. Siehe Abschnitt 3.1.6.4.16, „ Web-Assistent (herstellerseitig bereitgestellt) “.

No CAD

Im Verzeichnisbaum können optional informative Icons eingeblendet sein (siehe Abgelöste(s) Norm/Kaufteil ).

Bitmap

.Bedeutung [Meaning]

Alte Norm ersatzlos gestrichen, End of Live-Datum liegt noch in der Zukunft. Bitte nicht mehr für Neukonstruktionen verwenden.

Alte Norm ersatzlos gestrichen, End of Live-Datum bereits erreicht, somit Teil gesperrt

Alte Norm ersetzt durch mindestens eine andere Teilefamilie, End of Live-Datum des alten Teils liegt noch in der Zukunft. Bitte nicht mehr für Neukonstruktionen verwenden. Eines der als Ersatz hinterlegten Produkte verwenden.

Alte Norm ersetzt durch mindestens eine andere Teilefamilie und alte Norm gesperrt, End of Live-Datum des alten Teils bereits erreicht, somit altes Teil gesperrt. Eines der als Ersatz hinterlegten Produkte verwenden.

Auf Projektebene in der Symbolansicht in der linken oberen Ecke oder im Verzeichnisbaum können optional informative Icons eingeblendet sein.

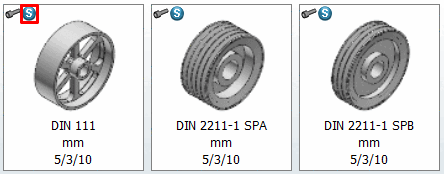

Beispiel: Icon Standard-Klassifikation

Beispiel: Icon Standard-Klassifikation
