Mit V12.9 ist es nun auch möglich, Wertebereichsvariablen mit Grafiken aufzulösen ohne die Grafiken zu verlieren.
Klicken Sie in PARTdesigner > Extras Menü auf den Befehl Wertebereiche auflösen... [Resolve value ranges...].

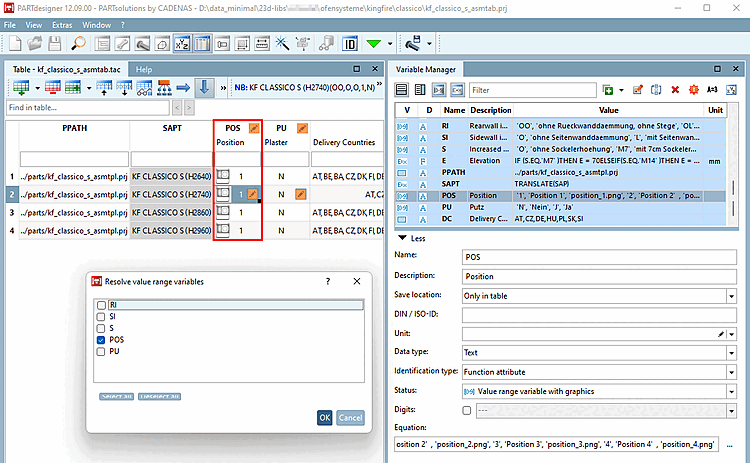

-> Das Dialogfenster Wertebereichsvariablen auflösen [Resolve value range variables] wird geöffnet.
Selektieren Sie die gewünschte Wertebereichsvariable (welche die Grafiken enthält) und bestätigen Sie mit .
-> Der Befehl wird unmittelbar ausgeführt.
-> Damit die Änderungen in PARTdesigner sichtbar werden, muss dieser neu gestartet werden.

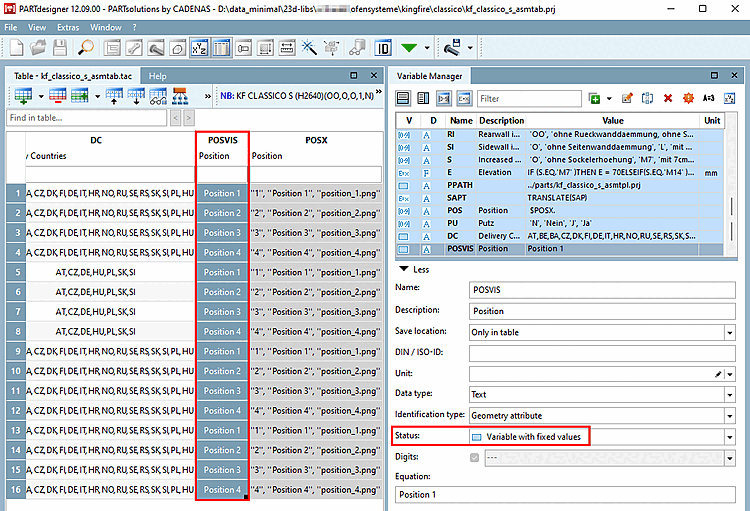

Es wurde eine Variable mit Namen [VARNAME]+"VIS" erzeugt, welche den sichtbaren Text aus Variable [VARNAME] enthält.

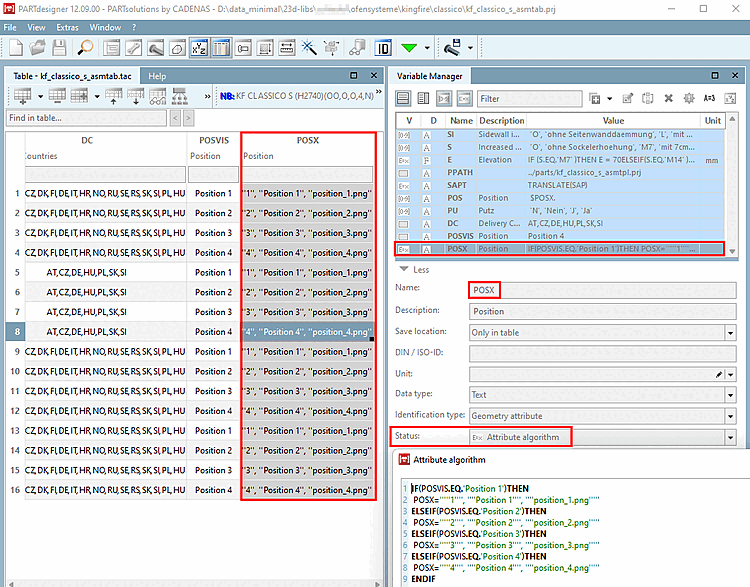

Es wurde eine Variable [VARNAME]+"X" mit einem Merkmalsalgorithmus erstellt, welcher anhand des sichtbaren Textes die entsprechende Bildzuweisung steuert.

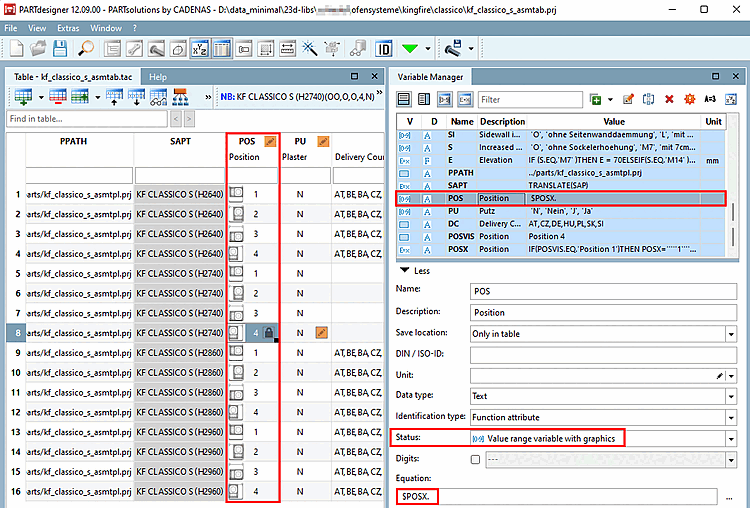

Die aufgelöste Variable behält den Status Wertebereichsvariable mit Grafiken [Value range variable with graphics], um die entsprechenden Bilder in der Spalte [VARNAME] anzuzeigen.

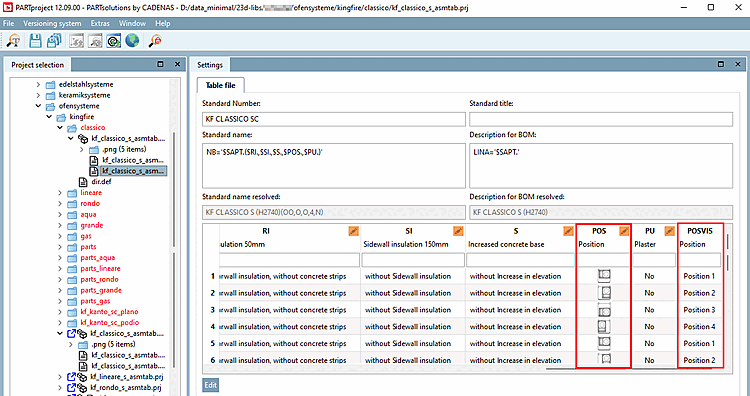

Die Variable [VARNAME] und [VARNAME] + VIS sind auch in PARTproject sichtbar.
