5.12.12.4.3. Merkmale bearbeiten

[Hinweis]Hinweis

Die Durchsuchen-Schaltfläche ... im zugehörigen Merkmale [Attributes] <Name>-Feld wird erst aktiv, wenn eine Klassifikation bereits zugewiesen wurde.

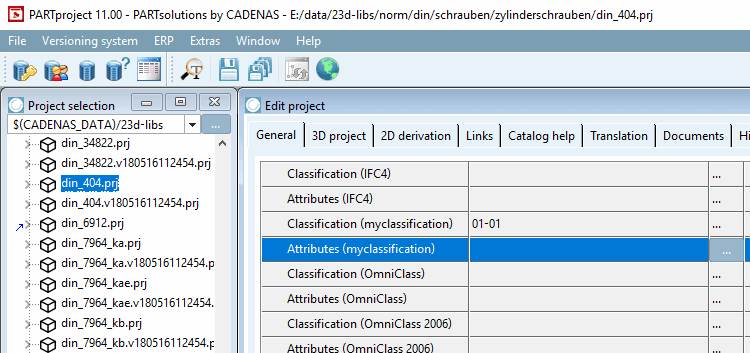

Dialogseite Allgemein [General] -> Merkmale (myclass1)

Dialogseite Allgemein [General] -> Merkmale (myclass1)

  1. Selektieren Sie die Projektdatei des Bauteils, welchem Sie ein Merkmal zuweisen möchten.

  2. Klicken Sie auf Durchsuchen ... im Feld Merkmale [Attributes] (myclass1).

    -> Das Dialogfenster Klassenvariablen [Class variables] öffnet sich und die zur Verfügung stehenden Merkmale werden angezeigt.

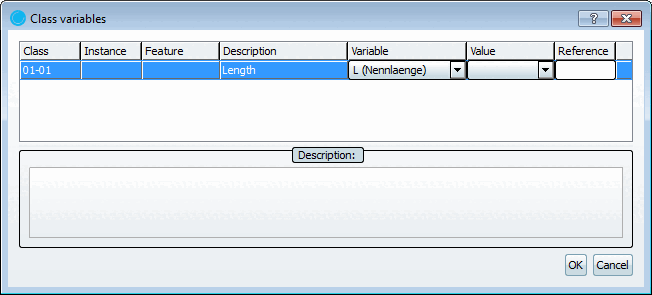

    Dialogfenster: Klassenvariablen [Class variables] Klassenvariablen

    Dialogfenster: Klassenvariablen [Class variables]

  3. Selektieren Sie das gewünschte Merkmal.

    Weisen Sie dem selektierten Merkmale eine Variable, einen festen Wert oder einen Verweis zu:

    • Variable

      Wählen Sie im Listenfeld die entsprechende Variable aus.

    • Wert [Value]

      Tragen Sie einen festen Wert ein.

    • Verweis [Reference]

      Tragen Sie einen Verweis auf eine andere Klasse ein.

    [Hinweis]Hinweis

    Es steht jeweils nur eine der 3 Möglichkeiten zur Verfügung!

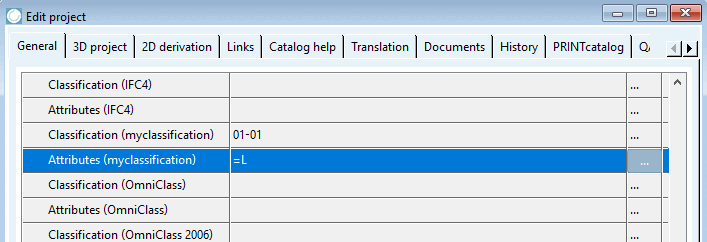

  4. -> Im Feld Merkmale [Attributes] (myclass1) wird das gewählte Merkmal angezeigt.
