3.1.6.11.1.3. CloudNavigator Beispiel - Topologiesuche: Ähnliche Suchläufe direkt vergleichen

Bei der Topologiesuche [Topology search] im CloudNavigator haben Sie die Möglichkeit, die Ergebnisse zweier leicht veränderter Suchläufe unmittelbar miteinander zu vergleichen.

  1. Rufen Sie die Topologiesuche [Topology search] auf und stellen Sie Längste Ausdehnung [Largest dimension] größer gleich (>=) [greater or equals (>=)] 1000 mm ein.

  2. Klicken Sie Übernehmen [Commit].

    -> Sie sehen die Einstellungen im Dialogbereich der Suchmethoden.

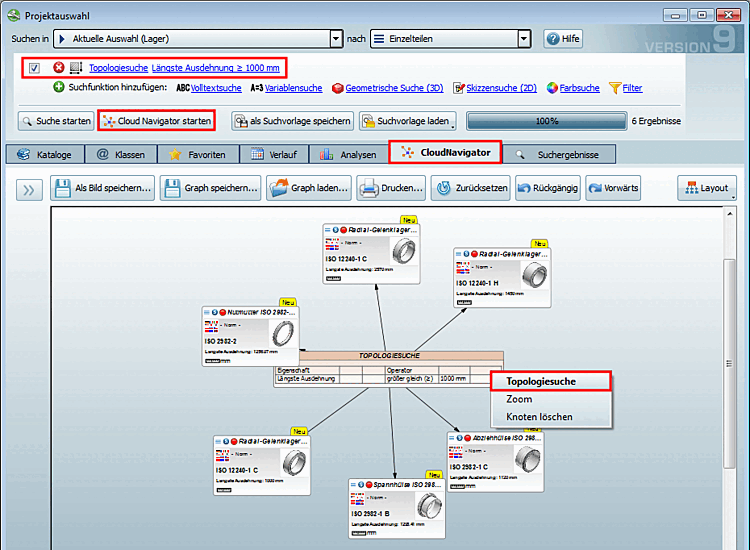

  3. Klicken Sie auf Cloud Navigator starten [Start Cloud Navigator].

    -> Die Ansicht wechselt auf die Registerseite CloudNavigator mit den Suchergebnissen.

    Suchergebnisse

    Suchergebnisse

  4. Rufen Sie nun über den Kontextmenübefehl die Topologiesuche [Topology search] erneut auf.

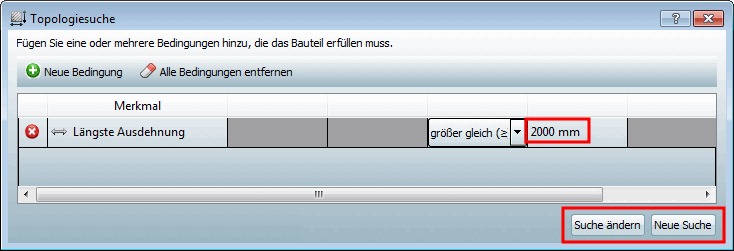

    -> Das Dialogfenster Topologiesuche [Topology search] öffnet sich.

  5. Ändern Sie den Wert auf 2000.

    Sie haben nun 2 Möglichkeiten:

    1. Suche ändern [Change Search]

      Die Ergebnisse der vorangegangenen Suche werden gelöscht und es wird mit den geänderten Einstellungen eine neue Suche ausgeführt.

    2. Neue Suche [New Search]

      Die Ergebnisse der vorangegangenen Suche bleiben bestehen und es wird eine weitere zusätzliche Suche mit den geänderten Einstellungen ausgeführt.

  6. Hier im Beispiel soll Neue Suche [New Search] ausgeführt werden.

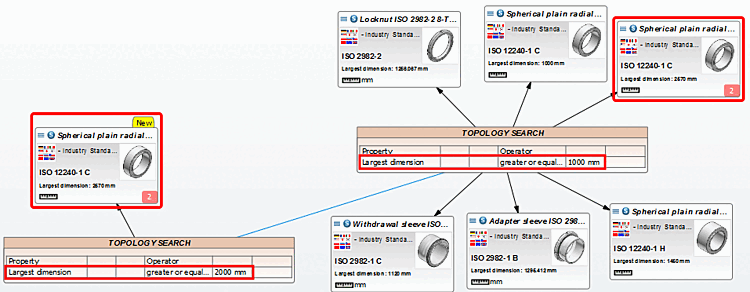

    -> Die zweite Suche mit dem geänderten Wert liefert nur noch 1 Ergebnis.

    Sie können die Ergebnisse beider Suchläufe unmittelbar nebeneinander vergleichen.

[Hinweis]Hinweis

Die beschriebene Vorgehensweise gilt ebenso, wenn Sie ein weiteres Merkmal zufügen.
