Die Suchmöglichkeiten bei der GeoDb Topologiesuche [Topology search] werden in der Konfigurationsdatei topostructure.cfg festgelegt. Es wird festgelegt, welche Suchkategorien es gibt und welche Features / globale Attributgruppen im Topo-Suchdialog angezeigt werden sollen. Außerdem wird definiert, nach welchen Attributen der jeweiligen Features / globalen Attributgruppen gesucht werden kann. Bei allen solchen Config-Blöcken können Zusatzinformationen (Anzeigename, Hilfetext-ID, Icons, usw.) angegeben werden.

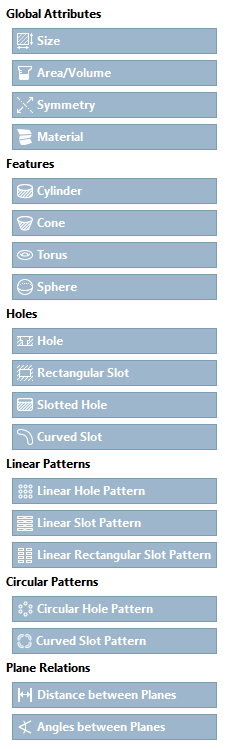

Im Folgenden wird gezeigt, wie man Suchkategorien in der Config festlegen kann und wie sich die Einstellung im Topo-Suchdialog darstellt. Kategorien werden als separate Config-Blöcke beschrieben z.B. [category_features]. Das Präfix "category_" ist zwingend notwendig. Danach folgt der interne Name der Kategorie z.B. "features" (kann frei gewählt werden). Mit diesem internen Namen kann man im Block [rootCategories] unter "categories" auf die entsprechende Kategorie referenzieren. Die Kategorien werden in dieser Reihenfolge im Topo-Suchdialog angezeigt.

Die aufgelisteten Features und globalen Attributgruppen (globalAttributeGroups) in den Kategorien werden in der Config in weiteren Blöcken genauer definiert (z.B. [feature_Cylinder] oder [globalAttributeGroup_symmetry]). Einer Kategorie können sowohl globale Attributgruppen als auch Features hinzugefügt werden.

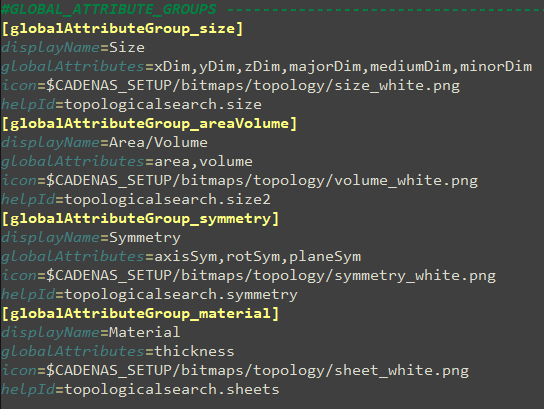

Globale Attributgruppen können frei definiert werden. Die darzustellenden globalen Attribute und deren Reihenfolge werden unter "globalAttributes" festgehalten. Die globalen Attribute sind hingegen auf eine bestimmte Auswahl beschränkt.

Globale Attribute: xDim, yDim, zDim, minorDim, mediumDim, majorDim, area, volume, thickness, axisSym, planeSym, shape.

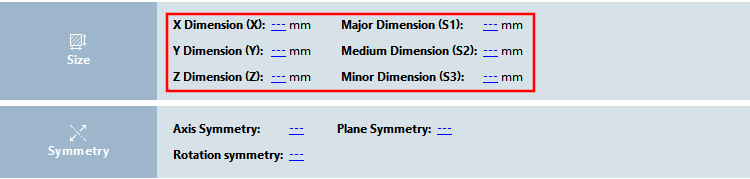

Beispiel für globale Attributgruppe "size": xDim, yDim, zDim, minorDim, mediumDim, majorDim

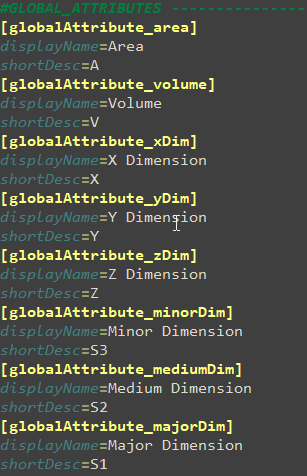

Für die globalen Attribute können außerdem separate Config-Blöcke (globalAttribute_) angegeben werden, um den Anzeigenamen (displayName) und die Kurzschreibweise (shortDesc) festzulegen.

Features und deren Attribute stehen, wie die globalen Attribute, ebenfalls nur eingeschränkt zur Auswahl.

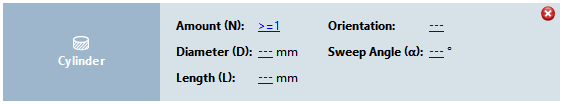

In den Config-Blöcken der Features wird die Reihenfolge der anzuzeigenden Attribute im Schlüssel "attributes" definiert. Lässt man diesen Schlüssel weg, dann werden standardmäßig alle Attribute des Features in der internen Reihenfolge verwendet. Die Attribute der Features können auf dieselbe Art und Weise erweitert werden wie bei den globalen Attributen. Bei den Config-Blöcken von Feature Attributen folgt nach dem Präfix „featureAttribute_“ der Name des Features (z.B. „Cylinder_“) und anschließend der Name des Attributs (z.B. „diameter“).

Es gibt auch die Möglichkeit abgeleitete Features (derivedFeature_) in der Config zu definieren, um bestimmte Attribute zu kombinieren, zu mappen oder auf einen festen Wert einzuschränken. Allerdings ist hier die Syntax sehr kompliziert und Änderungen sollten daher nur von einem Entwickler vorgenommen werden.

Anhand dieser Einstellungen können die Facetten angegeben werden, die Sie angezeigt bekommen möchten. Dies ist die Standardkonfiguration:

[settings]
TopoFacets=MinorDim,MediumDim,MajorDim,Thickness

Für jeden genannten Wert aus dieser Liste gibt es darunter einen Block, welcher die jeweilige Facette konfiguriert. Hier ein Beispiel:

[TopoFacet_MinorDim]
attributeGroup=Part
attribute=MinorDim
DisplayName=Minor Dimension
MaxDistinctValues=10
DecimalPlaces=2
IconPath=$CADENAS_SETUP/bitmaps/topology/X.png
DefaultUnit=mm
MinValue=0
MaxValue=100000

Standardgemäß sind folgende Facetten vorhanden: Kleinste Abmessung, Mittlere Abmessung, Größte Abmessung und Materialdicke. Alle anderen Facetten sind möglich, müssen aber zunächst konfiguriert werden. Für das Anlegen einer Facette sind die Werte "displayName", "attributeGroup" und "attribute" verpflichtend, alle weiteren Angaben sind optional. "attributeGroup" und "attribute" beziehen sich jeweils auf die globalen Attributgruppen und Features sowie deren Attribute in "topostructure.cfg". Abgeleitete Features werden aktuell nicht unterstützt und können daher nicht verwendet werden.
