Standardmäßig wird bei der geometrischen Suche mit Neutralformaten das Suchteil nach STL konvertiert. (Die gefundenen Teile sind unabhängig von diesem Format.)

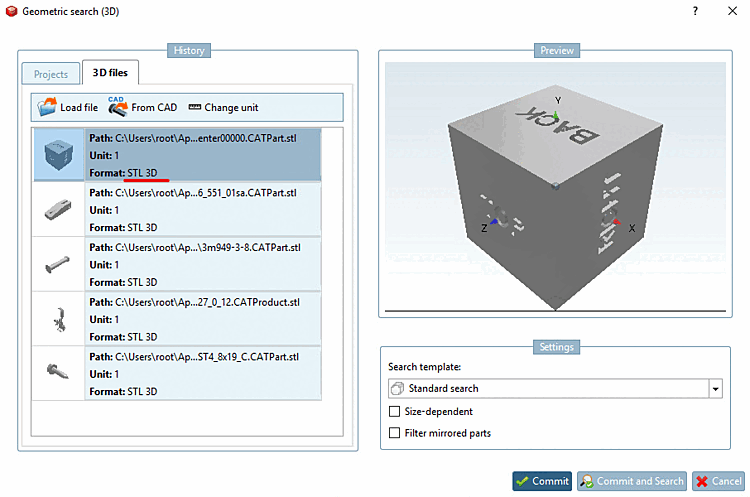

Geometrische Suche(3D) [Geometric Search (3D)] -> Registerseite 3D-Dateien [3D files]

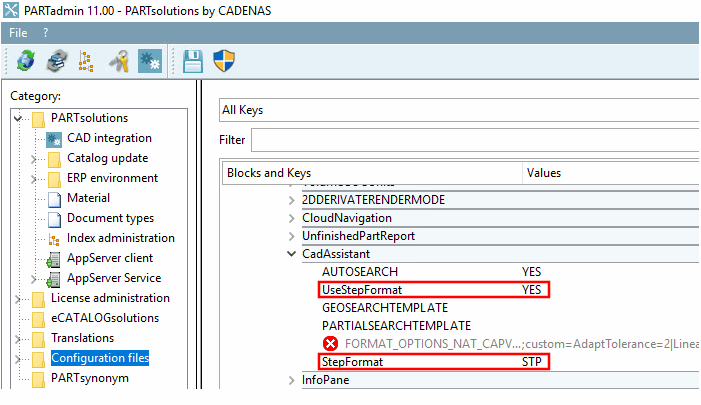

Eine Anpassung der Konvertierung nach Step in der Konfigurationsdatei psolopt.cfg über die Schlüssel "UseStepFormat" oder "StepFormat" funktioniert nicht.

$CADENAS_USER/psolopt.cfg

Setzen Sie gegebenenfalls folgenden Eintrag:

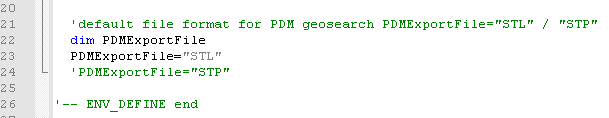

Skript: /installClean/iface/catia/VB/V5/Makro_PSOL_PDATAMGR_geosearch.CATSCRIPT

PDMExportFile="STP"

Das Skript konvertiert das in Catia geladene Teil in das spezifizierte Format entweder nach STP oder STL.
