1.8.1.3.1. "Teil klassifizieren" Button in CAD-Menü/Toolbar

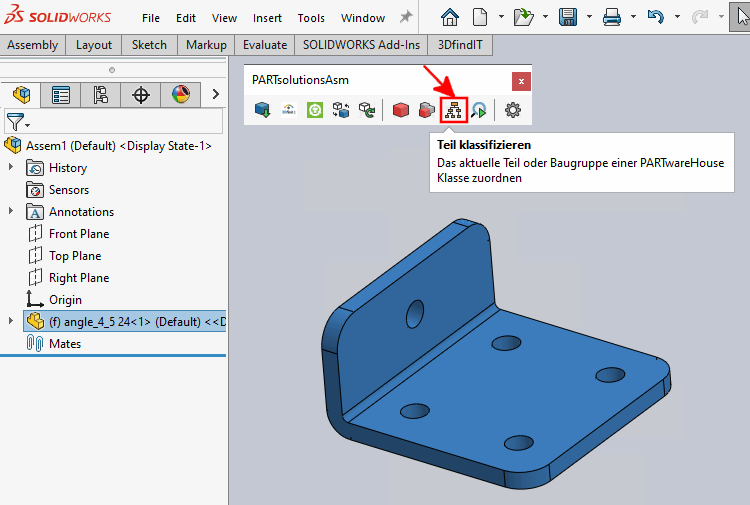

Setzen Sie die Funktion Teil klassifizieren [Classify part] ein, um Ihre Eigenteile zu klassifizieren.

Damit die Funktion Teil klassifizieren [Classify part] in der CAD-Toolbar bzw. im CAD-Menü angezeigt wird, muss in der CAD-spezifischen Konfigurationsdatei if<cadname>.cfg, im Block [UI], im Schlüssel MN_valid an beliebiger Stelle der Wert "classify" stehen.

MN_valid=insert3d,cadconnector,seamless,richclient,replace3d,history,openproject,loadpsx,
geosearch,partialsearch,classify,execlivesearch,togglelivesearch,documentscan,eventmgr,
settings,licenseshow,support,help,about,repeat,execscript,licenserelease,topsearch,
nativecheckin,info

Mit Klick auf den Button wird der Classification Wizard gestartet.

Dieser bietet folgende Features:

  • Verschieben bzw. Einfügen von einzelnen Produkten / Produktfamilien in eine bestehende Struktur

  • Klassenvorschläge anhand existenter Produkte im Zielkatalog

  • Zuweisung von Klassenattributen während der Ausführung (freie Eingabe oder anhand der ausgelesenen topologischen Merkmale des zu klassifizierenden Teils)

Der Classification Wizard läuft nicht "out of the box". Es müssen spezifische Einstellungen vorgenommen werden. Details finden Sie unter Abschnitt 1.3.7, „ Classification Wizard “ in PARTwarehouse.
