7.9.3.5. Formen -> Linien

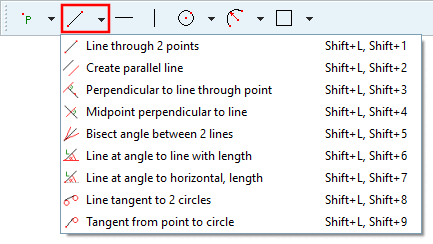

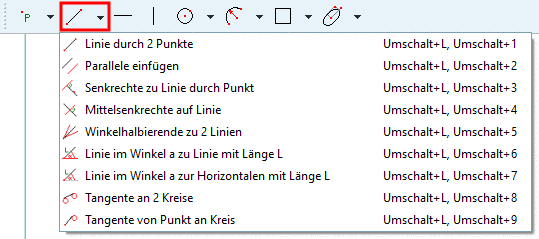

  • Linie durch 2 Punkte [Line through 2 points]

    1. Führen Sie den Mauspfeil zunächst an den gewünschten Startpunkt [Start point] der Linie.

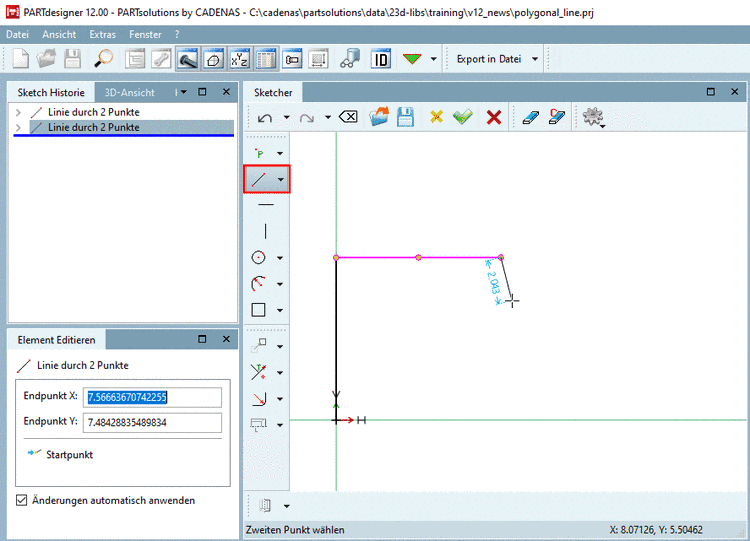

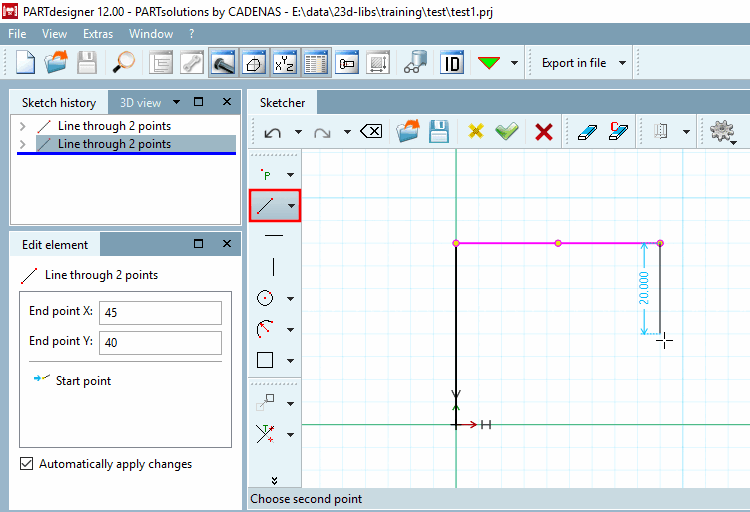

      Linie durch 2 Punkte [Line through 2 points]

      Linie durch 2 Punkte [Line through 2 points]

    2. Bestätigen Sie durch einfachen Mausklick.

    3. Ziehen Sie die Linie bis zum Endpunkt [End point].

      -> Es wird eine Hilfsbemaßung [Live dimensions] angezeigt. Sie können dieses Feature unter PARTdesigner -> Extras Menü -> Einstellungen... [Settings...] -> Sketcher (hist.) [Sketcher (feat.)] aktivieren und deaktivieren, außerdem die Farbe einstellen. (Siehe Abschnitt 7.19.4.2.2, „ Verhalten “.)

    4. Fixieren Sie die Linie durch einfachen Mausklick.

    5. Editieren Sie die Punktekoordinaten nun noch im Dockingfenster Element editieren [Edit element].

    Mit gehaltener Strg-Taste können Sie direkt mit nur einem Klick den Linienzug weiterführen. Sie müssen den Startpunkt der nächsten Linie nicht erneut selektieren. Auf dieses Weise können Sie schnell einen Polygonzug erstellen.

  • Parallele einfügen [Create parallel line]

    Parallele zu einer vorhandenen Linie

    1. Klicken Sie die gewünschte Linie an.

      -> Die Parallele „hängt“ nun am Mauspfeil.

    2. Legen Sie die Parallele durch Mausklick an der gewünschten Position ab.

    3. Passen Sie bei Bedarf im Dockingfenster Element editieren [Edit element] den Abstand [Distance] zur Ausgangslinie an.

  • Senkrechte zu Linie durch Punkt [Perpendicular to line through point]

    Senkrechte zu einer vorhandenen Linie

    1. Wählen Sie die Basislinie [Base line].

      -> Die Senkrechte "hängt" am Mauspfeil.

    2. Bestimmen Sie den Endpunkt der Senkrechten und fixieren Sie diese per Mausklick.

    3. Passen Sie bei Bedarf die Parameter noch im Dockingfenster Element editieren [Edit element] bzw. im Dialogfenster Parameter ändern [Change parameter] an.

  • Mittelsenkrechte auf Linie [Midpoint perpendicular to line]

    Mittelsenkrechte zur gewählten Basislinie in gleicher Länge

    Klicken Sie die Basislinie an.

    -> Die Mitttelsenkrechte erscheint.

  • Winkelhalbierende zu 2 Linien [Angle bisector between two lines]

    Winkelhalbierende zwischen zwei Linien

    1. Wählen Sie die erste Linie.

    2. Wählen Sie die zweite Linie.

    3. Wählen Sie die mögliche Lage (Variante) der Halbierenden (per Mauszeiger).

  • Linie im Winkel a zu Linie mit Länge L [Line at angle to line with length]

    Linie im Winkel "a" mit Länge "L" zu einer beliebigen anderen Linie

    1. Wählen Sie die Basislinie.

      -> Die zu positionierende Linie hängt am Cursor.

    2. Wählen Sie den Anfangspunkt (muss nicht auf Basislinie liegen!).

    3. Positionieren Sie den Endpunkt.

    4. Passen Sie bei Bedarf den exakten Winkel [Angle] und die Länge [Length] noch im Dockingfenster Element editieren [Edit element] bzw. im Dialogfenster Parameter ändern [Change parameter] an.

    [Hinweis]Hinweis

    Der Winkel a bezieht sich auf die Basislinie und nicht etwa auf die Horizontale!

    Die Aktivierung von "Am Raster einrasten" erfolgt bei Linie im Winkel a zu Linie mit Länge L [Line at angle to line with length] nicht unter Schnelleinstellungen [Quick settings] -> Am Raster einrasten [Snap to grid], sondern unter PARTdesigner -> Einstellungen... [Settings...] -> Sketcher (hist.) [Sketcher (feat.)] -> Raster [Grid] -> Skalare Parameter [Scalar parameters]. Ist die Weite beispielsweise auf 5 gestellt, wird der Radius bei Vielfachen von 5 snappen, egal in welcher Richtung Sie sich mit der Maus bewegen.

  • Linie im Winkel a zur Horizontalen mit Länge L [Line at angle to horizontal, length]

    Linie im Winkel "a" zu einer imaginären Horizontalen

    1. Wählen Sie den Anfangspunkt der Linie.

    2. Positionieren Sie den Endpunkt der Linie.

    3. Passen Sie bei Bedarf Startpunkt [Start point], Winkel [Angle] und Länge [Length] noch im Dockingfenster Element editieren [Edit element] bzw. im Dialogfenster Parameter ändern [Change parameter] an.

    [Hinweis]Hinweis

    Der Winkel a bezieht sich auf eine Horizontale (0°).

    Die Aktivierung von "Am Raster einrasten" erfolgt bei Linie im Winkel a zur Horizontalen mit Länge L [Line at angle to horizontal, length] nicht unter Schnelleinstellungen [Quick settings] -> Am Raster einrasten [Snap to grid], sondern unter PARTdesigner -> Einstellungen... [Settings...] -> Sketcher (hist.) [Sketcher (feat.)] -> Raster [Grid] -> Skalare Parameter [Scalar parameters]. Ist die Weite beispielsweise auf 5 gestellt, wird der Radius bei Vielfachen von 5 snappen, egal in welcher Richtung Sie sich mit der Maus bewegen.

  • Horizontale einfügen [Horizontal line]

    Horizontale Konstruktionslinie im Abstand zum Y–Nullpunkt

    1. Klicken Sie auf den Button.

      -> Die Horizontale "hängt" am Cursor.

    2. Wählen Sie den Abstand und fixieren Sie die Horizontale mit einfachem Mausklick.

    3. Passen Sie bei Bedarf den Abstand [Distance] und die Halb-Länge [Half-length] (zunächst Anzeige des Defaultwertes 50) noch im Dockingfenster Element editieren [Edit element] bzw. im Dialogfenster Parameter ändern [Change parameter] an.

  • Vertikale einfügen [Vertical line]

    Vertikale Konstruktionslinie im Abstand zum X–Nullpunkt

    1. Klicken Sie auf den Button.

      -> Die Vertikale "hängt" am Cursor.

    2. Wählen Sie den Abstand und fixieren Sie die Vertikale mit einfachem Mausklick.

    3. Passen Sie bei Bedarf den Abstand [Distance] und die Halb-Länge [Half-length] (zunächst Anzeige des Defaultwertes 50) noch im Dockingfenster Element editieren [Edit element] bzw. im Dialogfenster Parameter ändern [Change parameter] an.

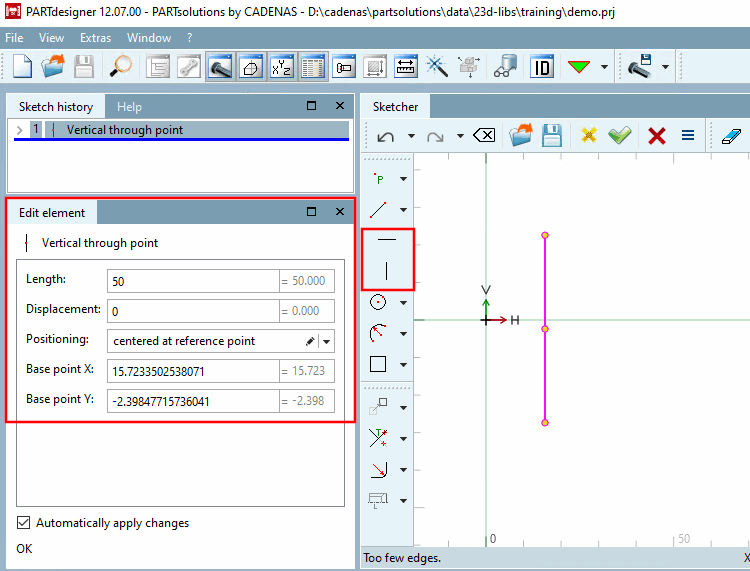

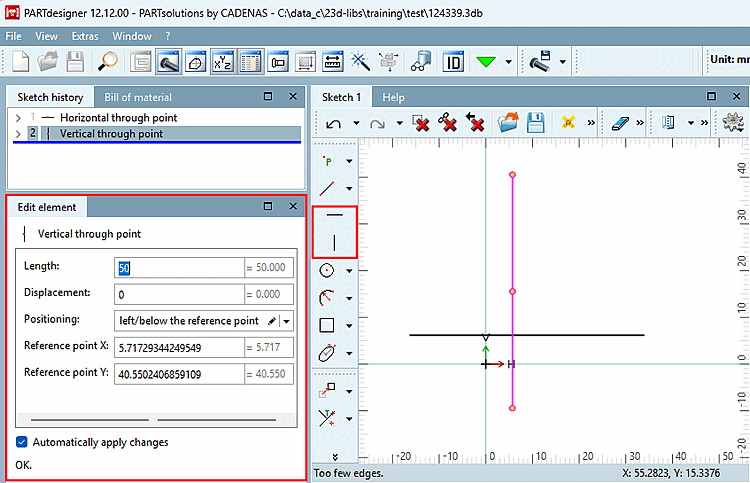

  • Variable Positionierung bei Horizontale durch Punkt [Horizontal through point] bzw. Vertikale durch Punkt [Vertical through point]

    [Hinweis]Hinweis

    Die Option Horizontale durch Punkt [Horizontal through point] / Vertikale durch Punkt [Vertical through point] mit anderer Positionierung als zum Ursprung steht erst für zukünftige Versionen offiziell zur Verfügung und ist mit V12.7 nur eine interne Testversion.

    Im Dockingfenster Element editieren [Edit element] können Sie die X/Y-Koordinaten des Basispunktes bestimmen.

    Im Listenfeld unter Positionierung [Positioning] stehen folgende Optionen zur Verfügung:

    • links zum Referenzpunkt [left to reference point]

    • rechts zum Referenzpunkt [right to reference point]

    • mittig zum Referenzpunkt [centered at reference point]

    • mittig zum Ursprung [centered to origin]

      (entspricht dem aktuellen Zustand)

  • Tangente an 2 Kreise [Line tangent to 2 circles]

    Tangentiale Linie zwischen zwei Kreisen bzw. Bögen

    1. Wählen Sie den ersten Kreis/Bogen.

    2. Wählen Sie den zweiten Kreis/Bogen.

  • Tangente von Punkt an Kreis [Tangent from point to circle]

    Tangentiale Linie zwischen einem Punkt [Point] und einem Kreis [Circle] bzw. Bogen [Arc].

    1. Wählen Sie den Anfangspunkt.

    2. Wählen Sie den Kreis [Circle]/Bogen [Arc].

    3. Passen Sie bei Bedarf den Projektionspunkt [Projection point] (Anfangspunkt der Tangente) noch im Dockingfenster Element editieren [Edit element] bzw. im Dialogfenster Parameter ändern [Change parameter] an.
