7.6.2.12.5.7. Darstellung von Fase/Rundung in verschiedenen CAD-Systemen

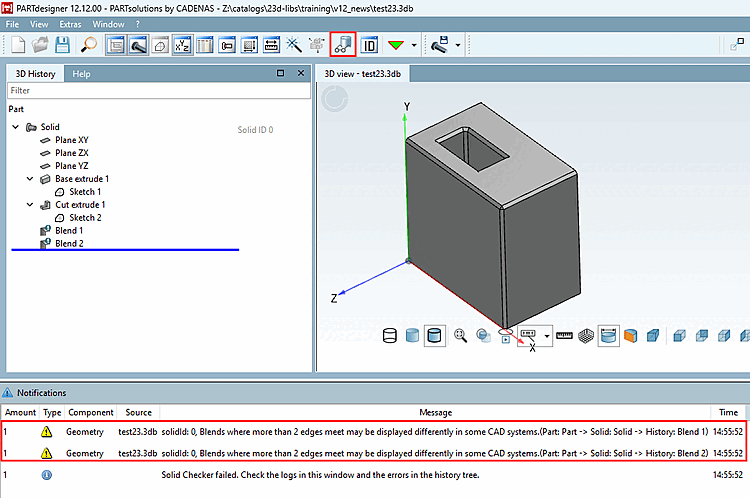

Rundungen/Fasen sehen evtl. in den einzelnen CAD-Systemen anders aus als in PARTsolutions und PARTdesigner.

PARTdesigner / PARTdataManager

PARTdesigner / PARTdataManager

Inventor 2018

Inventor 2018

SolidEdge ST10

SolidEdge ST10

SolidWorks 2017

SolidWorks 2017

Creo 4.0

Creo 4.0

Kantige/eckige Fase in Creo 4.0

Auch innerhalb eines CAD-Systems kann die Darstellung differieren (siehe Beispiel Creo).

Creo 4.0: Kantenfase (default)

Creo 4.0: Kantenfase (default)

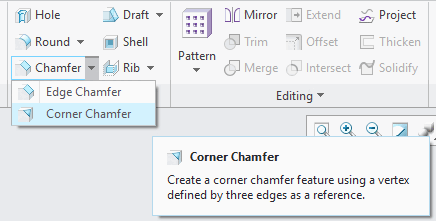

Creo 4.0 Einstellungsoption; Kantenfase / Eckenfase

Creo 4.0 Einstellungsoption; Kantenfase / Eckenfase

Creo 4.0: Eckenfase

Creo 4.0: Eckenfase
