2.3.6.1.4. Schlüssel "CreateIMates"

Standardmäßig wird der Materialname aus der CNS-Klassifikation geholt.

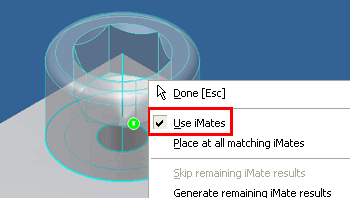

Die aktivierte Funktion erlaubt eine vereinfachte Platzierung bei Schrauben, Muttern, Ringen, Scheiben, Lagern und Verschlussringen.

Wertebereich: 0,1,2,3

  • 0: Es werden keine iMates erstellt.

  • 1 [Default]: Nur Platzierungsinformation ist verwendet um iMates zu erstellen.

  • 2: iMates werden für alle bestehenden Einfügepunkte erstellt (Verhalten wie in V8).

  • 3: Verwende zuerst die Platzierungsinformation zur Erstellung der iMates (Option 1), dann - sofern nicht erfolgreich - erstelle iMates für alle Einfügepunkte (Option 2)

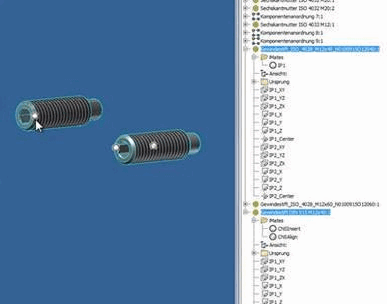

Weitere beispielhafte Abbildungen:

[Hinweis]Hinweis

Die Verknüpfungen bleiben bei Teile ersetzen [Replace parts] erhalten!
