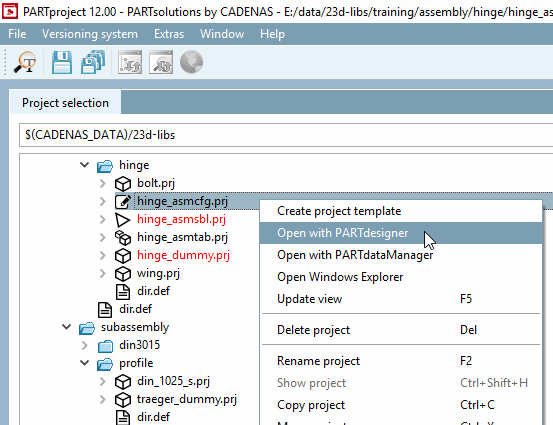

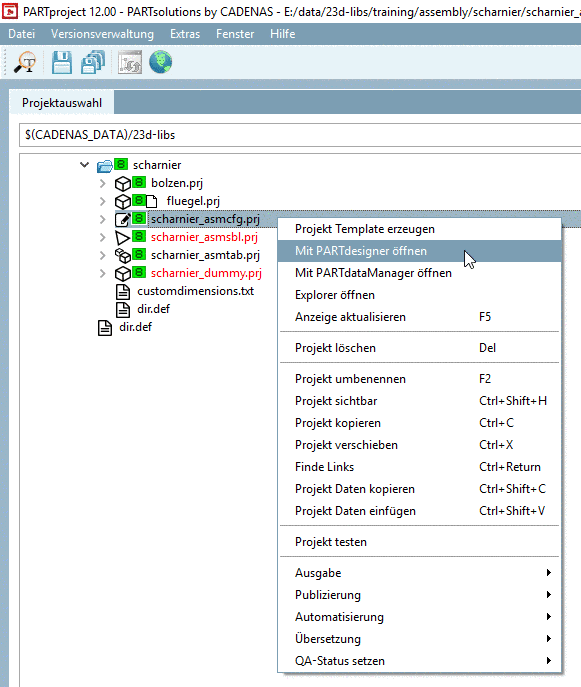

Wählen Sie in PARTproject eine Konfiguration und klicken Sie auf den Kontextmenübefehl Mit PARTdesigner öffnen [Open with PARTdesigner].

	Hinweis
	Hier im Beispiel wurde bei der Projektanlage eine Namenskonvention (Konfigurationszusatz von "_asmcfg" im Namen) verwendet.

Konfiguration - *_asmcfg.prj

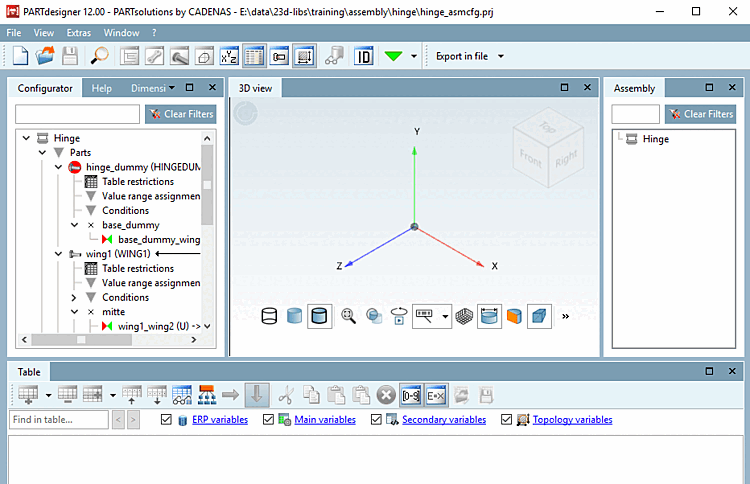

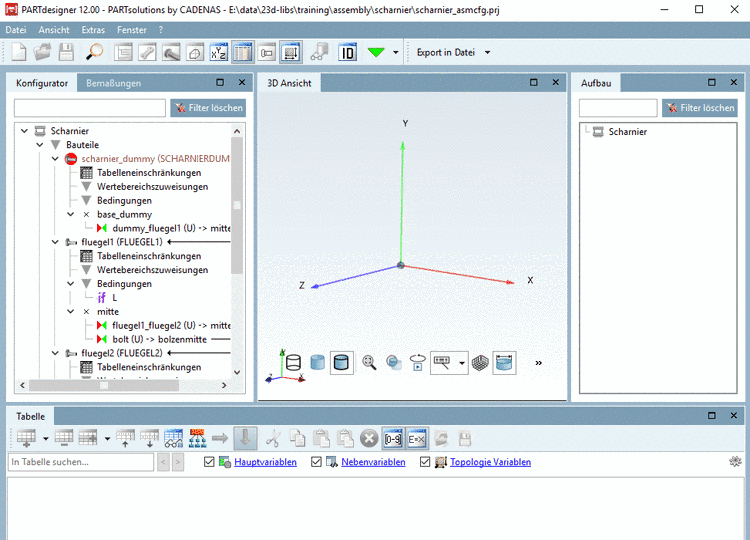

-> Die Konfiguration wird in PARTdesigner geöffnet.

-> Die Konfigurationselemente sind zwar im Dockingfenster Konfigurator bereits angelegt, müssen aber erst ausgewählt werden.

-> Die Dockingfenster Tabelle [Table], 3D-Ansicht [3D view] sind noch leer. Im Dockingfenster Aufbau [Assembly] ist zunächst nur der Name der Baugruppe zu sehen.

Klicken Sie wechselweise auf die angezeigten Elemente unter Aufbau [Assembly] und zur Auswahl der gewünschten Ausprägung auf eine Tabellenzeile (falls es mehrere Zeilen gibt), bis die komplette Konfiguration aufgebaut ist.

Ein komplettes Beispiel hierzu finden Sie unter Abschnitt 7.13.3.3, „Assembly-Konfiguration testen “.
