2.3.9.4.1. Block [AttributeMapping(is3d)]

Im Block AttributMapping(3D) bestimmen Sie, ob die PARTsolutions-Standard-Attribute an das CAD-System übergeben werden sollen und wenn ja, in welcher Sprache, bzw. in welchen Sprachen.

  • Setzen Sie unter Attr_CopyFrom_01 die gewünschte Sprache.

    • default: Es werden die Attribute in der $CADENAS_LANGUAGE übergeben.

    • Sprache angeben (german, english, french, etc.): Die Standard-Attribute werden in der angegebenen Sprache übergeben.

      [Hinweis]Hinweis

      Existiert für ein Attribut in der angegebenen Sprache keine Übersetzung, wird kein Attribut übergeben (auch nicht das aus der $CADENAS_LANGUAGE Sprache).

    • Kein Eintrag: Es werden keine Standard-Attribute übergeben. (Um explizit bestimmte Attribute zu übergeben, sehen Sie bitte die Informationen in den folgenden Abschnitten.)

    Mögliche Werte für Sprachen sind:

    default,german,english,italian,french,spanish,portuguese,czech,slovak,hungarian,slovenian,dutch,danish,finnish,russian,japanese,korean,chinese,polish

    Für das Kopieren von Attributen können die Parameter "var_exclude" und "var_visbile=1" verwendet werden.

    "var_visible=1" an dieser Stelle übermittelt der Schnittstelle, dass nur sichtbare Attribute verarbeitet werden sollen.

    Mit "var_exclude" können Sie bestimmte Attribute einer "Ignore"-Liste zuweisen.

    Beispiele:

    • Attr_CopyFrom_01=default,var_exclude=A,var_visbile=1

      Die Variable A wird explizit auf die Ignore-Liste gesetzt.

    • Attr_CopyFrom_01(isCatalog(norm))=default,var_exclude=D,var_visbile=1

      Der Ausdruck wird nur auf den Norm-Katalog angewendet.

  • Setzen Sie unter Attr_Prefix_01 das gewünschte Präfix.

  • Die Schlüssel Attr_Content_01 und Attr_Section_01 bleiben unverändert.

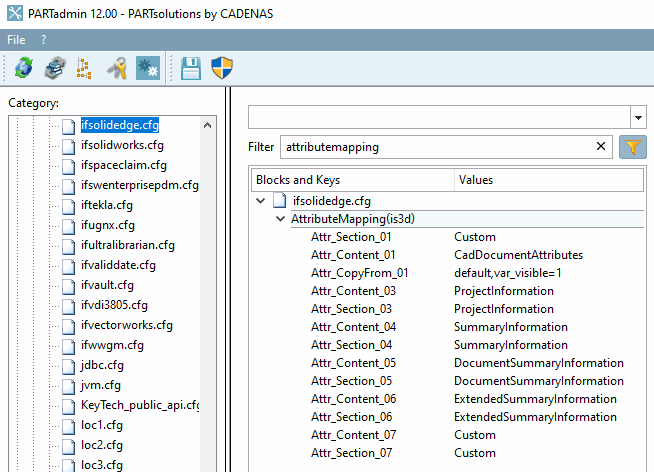

PARTadmin: ifsolidedge.cfg -> Block "AttributeMapping(is3d)"

PARTadmin: ifsolidedge.cfg -> Block "AttributeMapping(is3d)"

In Solid Edge werden die Attribute unter Bauteileigenschaften-> Registerseite Benutzerdefiniert als Standard-Attribute ausgegeben.

Solid Edge: Registerseite "Benutzerdefiniert"

Solid Edge: Registerseite "Benutzerdefiniert"
