3.1.9.2.4. Registerseite "Exportoptionen" - DWF 2D

[Hinweis]Hinweis

  • Beim Export in die dwf-Datei werden die Informationen der Registerseite Ebenen [Layers] in der Datei abgelegt.

    Beispiel: "Dicke Linien" landen auf Layer "AM_0" und sind in der dwf-Datei in Gelb angelegt.

    Beispiel: "Dicke Linien" landen auf Layer "AM_0" und sind in der dwf-Datei in Gelb angelegt.

    Wird die Datei in eine bestehende Zeichnung eingefügt, dann haben die CAD-System-Einstellungen Priorität.

    Beispiel: Mechanical-Layer-Manager: AM_0 = weiß. Das eingefügte Teil wird mit weißer "Dicker Linie" dargestellt.

    Beispiel: Mechanical-Layer-Manager: AM_0 = weiß. Das eingefügte Teil wird mit weißer "Dicker Linie" dargestellt.

    Wird die Datei einzeln geöffnet, dann erfolgt die Darstellung mit der in der dwf-Datei bestimmten Layer-Farbe.

  • Im CAD nicht vorhandene Layer/Ebenen werden entsprechend der Vorgaben angelegt.

  • Wenn Sie CAD-Ebenen-Informationen überschreiben möchten, dann verwenden Sie die Registerseite Exportoptionen [Export options].

    Beispiel: In diesem Fall werden die "Dicken Linien" in Blau dargestellt.

    Beispiel: In diesem Fall werden die "Dicken Linien" in Blau dargestellt.

  • Registerseite Ebenen [Layers]

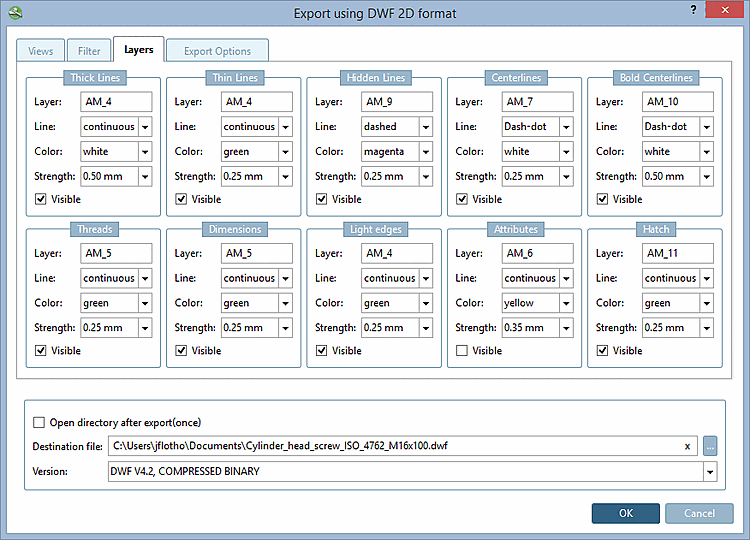

    Registerseite "Ebenen [Layers]" - AutoCAD DWF 2D

    Registerseite "Ebenen [Layers]" - AutoCAD DWF 2D

    • Verzeichnis nach Export öffnen (einmalig) [Open directory after export(once)]

    • Zieldatei [Destination file]

    • Version

  • Registerseite Exportoptionen [Export options]

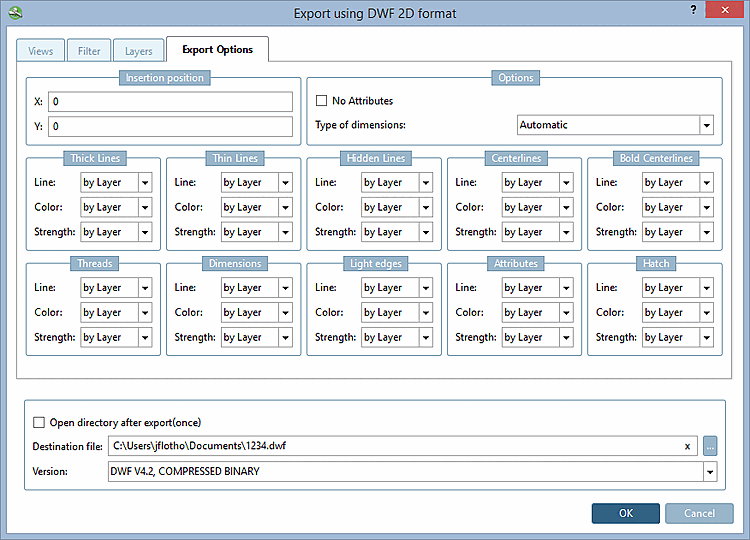

    Registerseite "Exportoptionen [Export options]" - AutoCAD DWF 2D

    Registerseite "Exportoptionen [Export options]" - AutoCAD DWF 2D

    • Einfügeposition [Insertion position]: Die Einfügeposition im CAD-System lässt sich bereits in 3Dfindit festlegen - vorausgesetzt, Ihr CAD-System unterstützt diese Funktion. Geben Sie die X- und Y-Koordinate an.

    • Keine Attribute generieren [No Attributes] : ...verhindert, dass bestimmte Attribute (z.B. Texte aus PARTproject) beim Export mit ans CAD-System übergeben werden.

    • Linien- und Farbeinstellungen:

      Neben der Möglichkeit, bestimmte Linien und Farben direkt vorzugeben, können Sie die Farb- und Linieneinstellung auch von der Layer-Einstellung im CAD-System abhängig machen. Wählen Sie dazu die Einstellung "by layer".
