5.9.10.4.2. Überprüfung in PARTdataManager

  1. Aktualisieren Sie den Index und öffnen Sie das Teil in PARTdataManager.

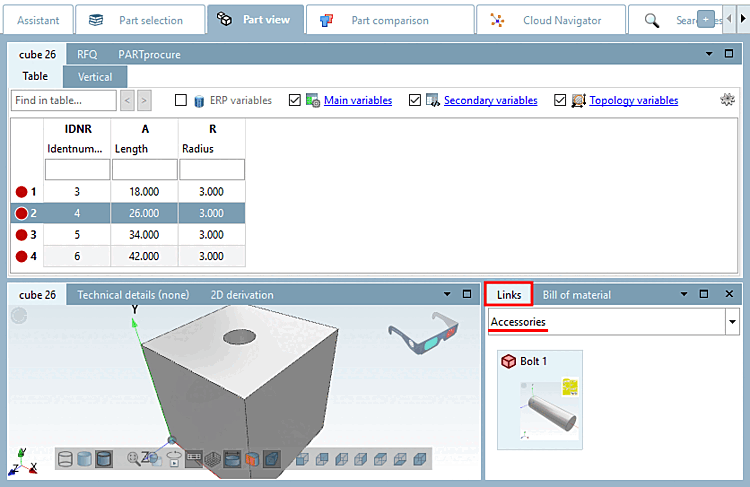

    Selektieren Sie im Dockingfenster Verweise [Links] die Listenfeldoption Zubehör [Accessories].

    -> Sie sehen das zuvor bestimmte Zubehörteil.

  2. Öffnen Sie das Zubehörteil.

    Falls ein Filter beim Öffnen angewendet wird, erkennen Sie dies anhand des Buttons Zubehörteilfilter an/aus [accessory part filter on/off] links oben in der Tabelle. Darüber können Sie den Filter aktivieren und deaktivieren.

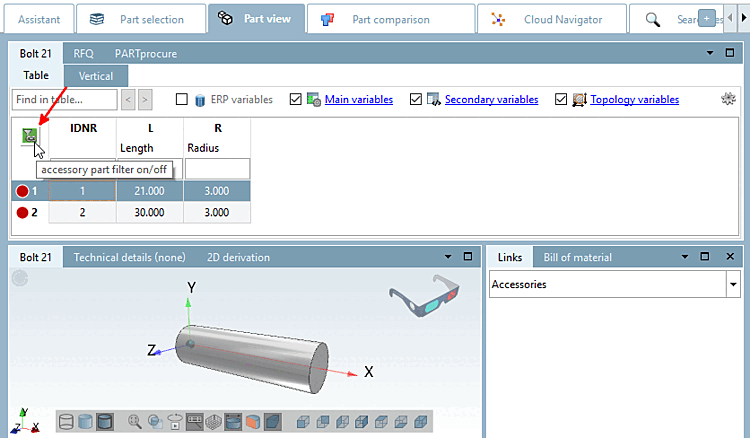

    Die folgende Abbildung zeigt, dass nur Zeilen mit IDNR kleiner gleich 2 geöffnet wurden. Tatsächlich hat das Teil 4 Zeilen. Vergleiche Abb. „Zubehörteil mit 4 Ausprägungen (Zeilen)“.

    Zubehörteilfilter an/aus [accessory part filter on/off]

    Zubehörteilfilter an/aus [accessory part filter on/off]
