7.13.4. Subassembly erstellen
7.13.4.4. Freigabe-Anfügepunkt hinzufügen für Startteil
Zurück  Weiter

7.13.4.4. Freigabe-Anfügepunkt hinzufügen für Startteil

Im nächsten Schritt soll nun die Rohrschelle eingefügt werden.

[Hinweis]Hinweis

Die „Rohrschelle“ verfügt ihrerseits über ein Startelement.

Nur die Anfügepunkte des Rohrschellen-Startelements stehen als Verknüpfungsstellen zum "Träger" zur Verfügung!

Auf dem Startelement muss zwingend ein Anfügepunkt der Rohrschelle freigegeben werden, damit die Verbindung zum Träger hergestellt werden kann.

Das Startelement muss beim Subassembly nicht zwingend ein Dummy-Startteil sein; es kann aber aufgrund von Komplexität sinnvoll sein. Im vorliegenden Beispiel ist keines verwendet.

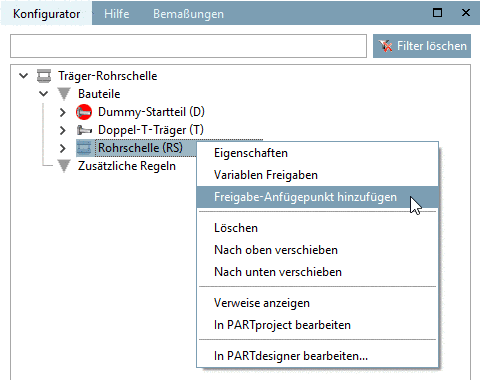

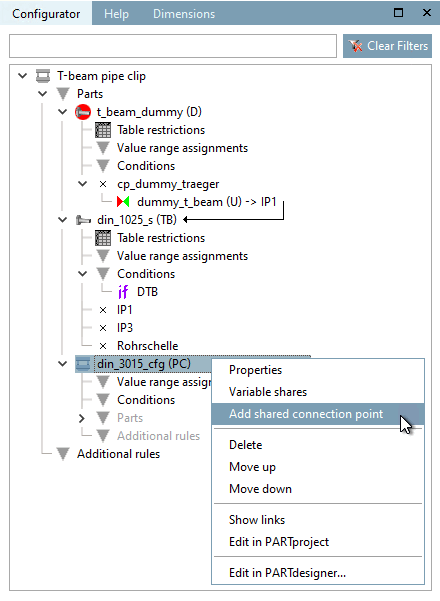

  1. Klicken Sie im Kontextmenü von "Rohrschelle" auf Freigabe-Anfügepunkt hinzufügen [Add shared connection point].

    -> Das Dialogfenster Regel Browser [Rule browser] wird geöffnet.

  2. Bestimmen Sie Startteil der Baugruppe (hier "KP1") und Anfügepunkt (hier "Zentrum Rohr") im Startteil.

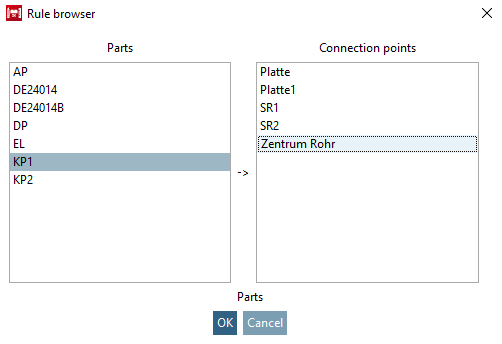

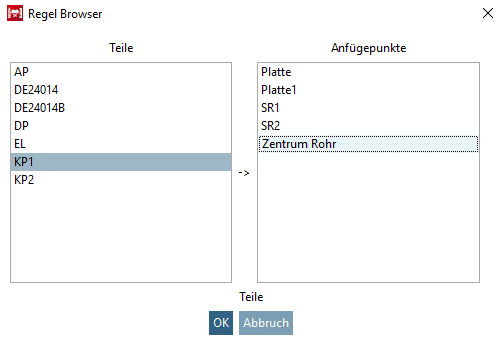

    Regel Browser [Rule browser]

    Regel Browser [Rule browser]

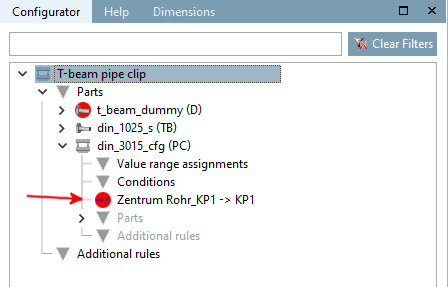

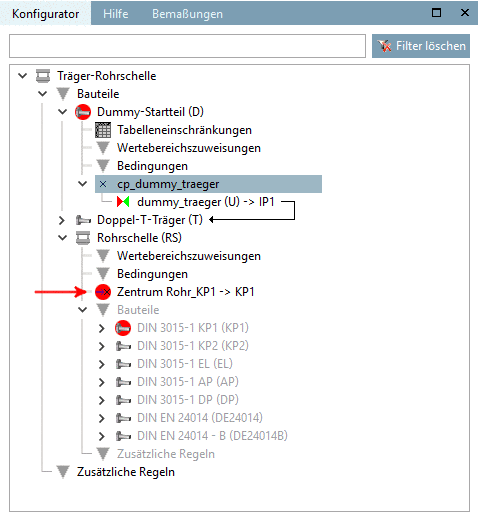

    -> Die Regel "Zentrum Rohr_KP1 -> KP1" ist in den Verzeichnisbaum eingefügt.
