1.3.4.12.3.15. Lineares Rechtecksloch-Muster

Hiermit suchen Sie nach linearen Rechtecksloch-Mustern.

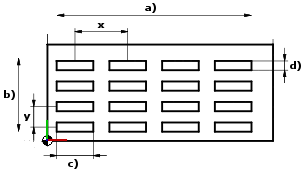

a) Anzahl Breite (hier beispielhaft 4 Elemente), b) Anzahl Höhe (hier beispielhaft 4 Elemente), c) Lochlänge, d) Lochbreite

a) Anzahl Breite (hier beispielhaft 4 Elemente), b) Anzahl Höhe (hier beispielhaft 4 Elemente), c) Lochlänge, d) Lochbreite

  • Anzahl: Anzahl der Muster im gesuchten Teil

  • Anzahl Breite / Anzahl Höhe: Anzahl der einzelnen Musterelemente in Breite und Höhe

    [Hinweis]Hinweis

    Bei versetzten Anordnungen werden auch die Elemente der versetzten Zeile mitgezählt.

    Beispiel: Breite = 6 Elemente, Höhe = 3 Elemente

    Beispiel: Breite = 6 Elemente, Höhe = 3 Elemente

    X-Abstand / Y-Abstand:

    Entfernung zweier Musterelemente voneinander in Richtung von X- und Y-Achse

  • Anordnung

    • Gerade

      Anordnung: Gerade

      Anordnung: Gerade

    • Versetzt

      Anordnung: Versetzt

      Anordnung: Versetzt

      [Hinweis]Hinweis

      Bei versetzten Mustern ist nicht der absolute Abstand von Lochmitte zu Lochmitte entscheidend, sondern das Maß in Richtung von X- und Y-Achse.

Rechtecksloch Attribute

  • Anzahl: Anzahl der Muster im gesuchten Teil

  • Länge / Breite: Länge und Breite eines einzelnen Langlochs (siehe oben)

  • Tiefe:

    Lochtiefe

    Lochtiefe

  • Rundungsdurchmesser:
