-> Der Fokus wechselt zu PARTdataManager.

-> Die Suche wird sofort ausgeführt.

-> Das im CAD aktive Bauteil wird unter Suchfunktion Partielle Suche durchführen [Execute Partial Search] geladen und aktiviert . Das entsprechende Vorschaubild wird angezeigt. (Beides kann einen Moment dauern.)

-> Die Suchergebnisse werden aufgelistet.

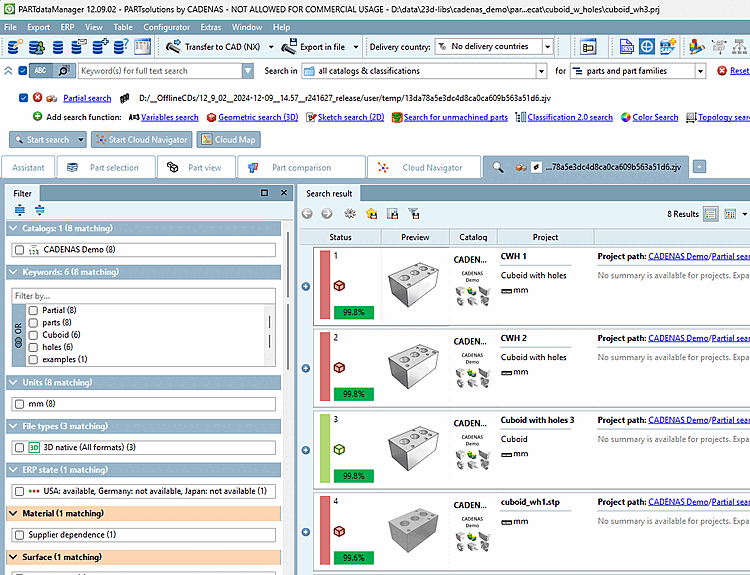

Auflistung der Suchergebnisse

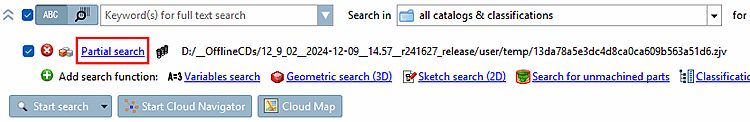

Für eine Änderung der Sucheinstellungen klicken Sie im PARTdataManager auf den Link Partielle Suche [Partial search].

-> Das gleichnamige Dialogfenster wird erneut geöffnet.

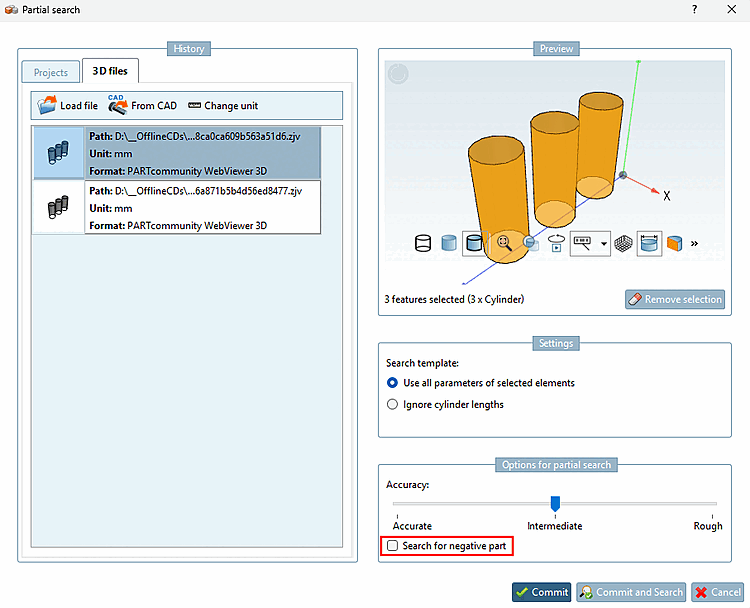

Im vorliegenden Beispiel ist die Option Negativteil suchen [Search for negative part] gewählt. Voreinstellung für Genauigkeit [Accuracy] ist Mittel [Medium], wenn nötig, ändern Sie auf Genau [Accurate] oder Grob [Rough].

Bestätigen Sie abschließend mit Übernehmen [Commit] bzw. Übernehmen und Suchen [Commit and Search].

Klicken Sie auf Suche starten [Start search].

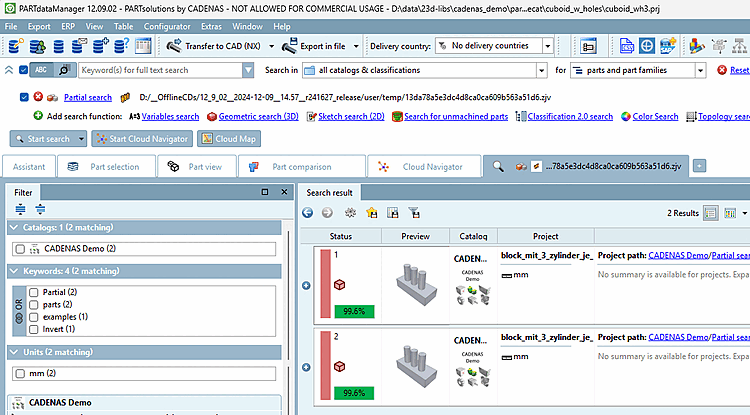

-> Jetzt werden passende Negativteile gefunden.
