3.1.16.2.6.5. Physikalische Eigenschaften des Bauteils

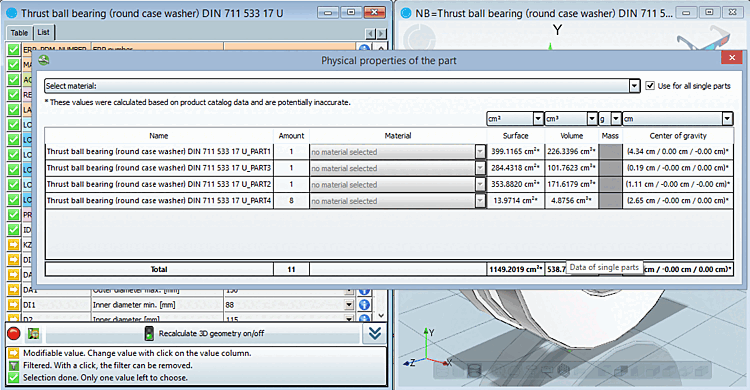

  • Über diesen Befehl können Sie physikalische Angaben zum jeweiligen Teil einsehen und Volumen und Massenschwerpunkt berechnen.

  • Über die Listenfelder von Oberfläche [Surface], Volumen [Volume], Gewicht [Weight] und Massenmittelpunkt [Center of gravity] können Sie die jeweils gewünschte Einheit [Unit] einstellen.

  • Material:

    • Benutzen Sie entweder das Listenfeld oben

      oder

    • aktivieren Sie das Kontrollkästchen Bei allen Einzelteilen verwenden [Use for all single parts] und weisen Sie in den entsprechenden Listenfeldern der einzelnen Bauteile das Material für jedes separat zu.

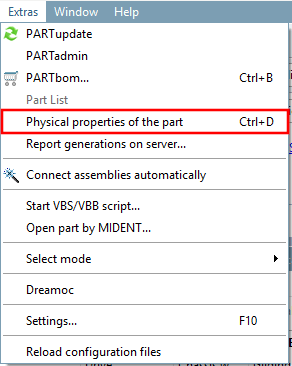

Volumen und Massenschwerpunkt [Volume and center of gravity]

Volumen und Massenschwerpunkt [Volume and center of gravity]

[Hinweis]Hinweis

In der Zeile der Einzelteile erfolgt keine Multiplikation mit der Anzahl der Teile. Das Endergebnis berücksichtigt die Anzahl.

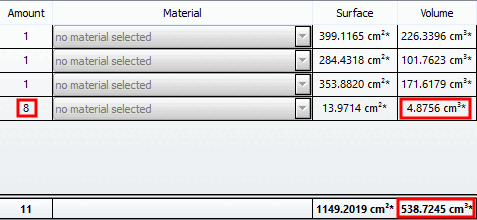

Beispiel: Der angezeigte Wert von 4.8756 bezieht sich auf EINE Kugel und nicht auf 8 Kugeln. Im Endergebnis geht dieser Wert mit 8 multipliziert ein.

Beispiel: Der angezeigte Wert von 4.8756 bezieht sich auf EINE Kugel und nicht auf 8 Kugeln. Im Endergebnis geht dieser Wert mit 8 multipliziert ein.
