3.1.7.6.7. Schnittebene definieren...

Wählen Sie eine Schnittebene und den gewünschten Versatz zur Nullebene.

Aufruf

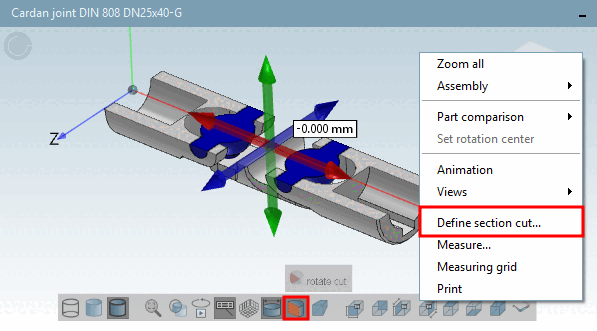

Klicken Sie auf die entsprechende Schaltfläche in der Werkzeugleiste oder alternativ auf den Befehl Schnittebene definieren... [Define section cut...] im Kontextmenü des 3D-Fensters.

Einstellungsoptionen

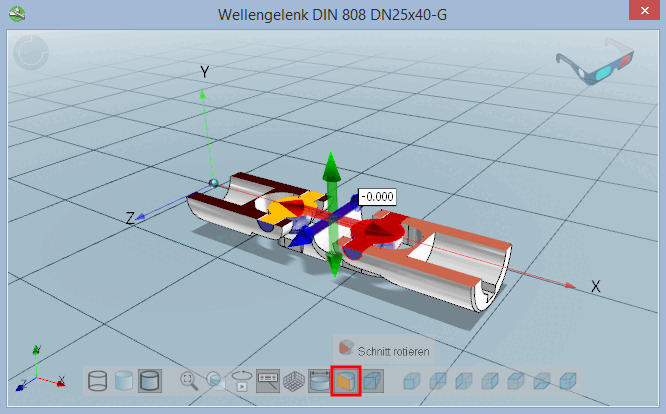

Nach dem Aufruf wird zur Navigation ein Navigationskreuz mit 6 Pfeilen angezeigt.

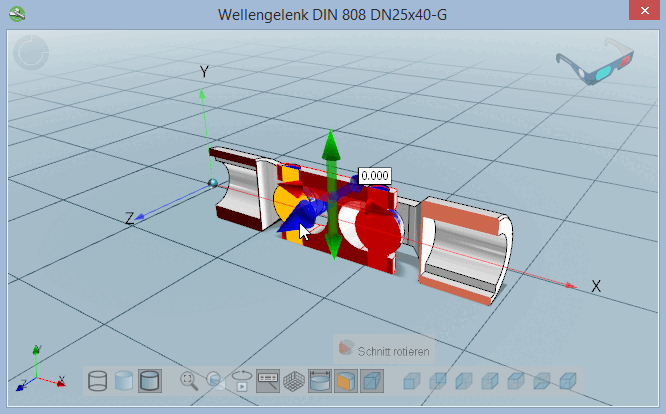

  • Wählen Sie die Schnittebene durch Klick auf den entsprechenden Pfeil.

    -> Der Schnitt wird sofort umgeschaltet.

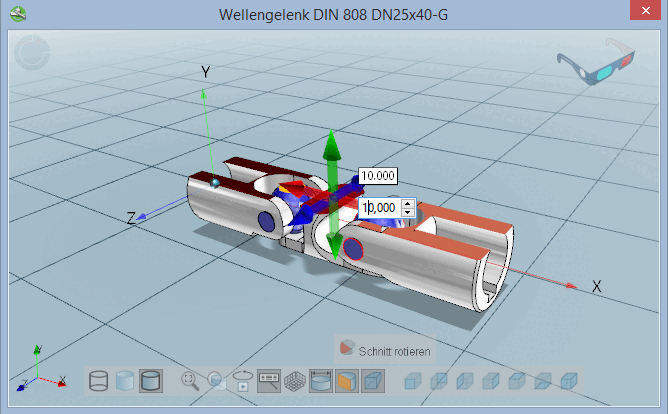

  • Verschieben Sie die Schnittebene mit gehaltener Maustaste oder mittels Werteeingabe im Eingabefeld oder mittels Pfeiltasten am Eingabefeld.

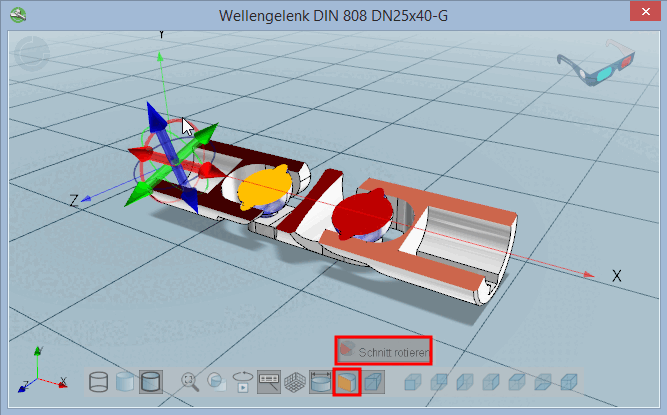

  • Nach Klick auf die Schaltfläche Schnitt rotieren [rotate cut] werden am Navigationskreuz zusätzlich Rotationslinien angezeigt.

    Klicken Sie auf die gewünschte Linie und rotieren Sie den Schnitt.

[Tipp]Tipp

Sie können das Navigationskreuz auch zuerst zur Seite schieben und dann erst Schnittoperationen ausführen.
