5.12.3.6.11. Wichtige Variablen einfach CNS-Klassifikation zuweisen
Zurück  Weiter
5.12.3.6.11. Wichtige Variablen einfach CNS-Klassifikation zuweisen

[Hinweis]Hinweis

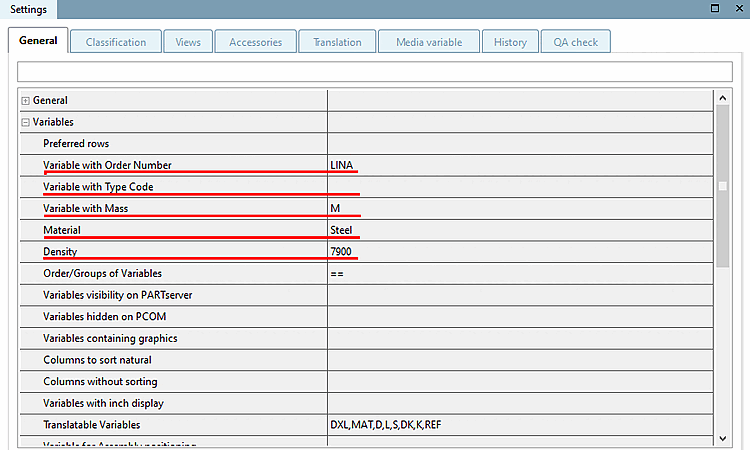

Folgende Einträge unter Einstellungen [Settings] -> Registerseite Allgemein [General] -> Variablen [Variables] werden automatisch in die CNS-Klassifikation eingetragen und somit beim Teileexport an das CAD-System übergeben. [a]

  • Variable mit Bestellnummer [Variable with order number] [b]

  • Variable mit Typenschlüssel [c]

  • Variable mit Masse

  • Material

  • Dichte [kg/m³]

[a] Prinzipiell können Attribute jeder beliebigen Klassifikation ans CAD/PDM übergeben werden. Im Rahmen von Consulting werden dann entsprechende Einstellungen via Konfigurationsdateien vorgenommen.

[b] Die Klassenvariable CNSORDERNO wird unter Variable mit Bestellnummer [Variable with order number] auf die gewünschte Variable gemappt.

[c] Die Klassenvariable CNSTYPECODE wird unter Variable mit Typenschlüssel auf die gewünschte Variable gemappt.

Projekt bearbeiten [Edit project] -> Registerseite Allgemein [General] -> Variablen [Variables]

Projekt bearbeiten [Edit project] -> Registerseite Allgemein [General] -> Variablen [Variables]

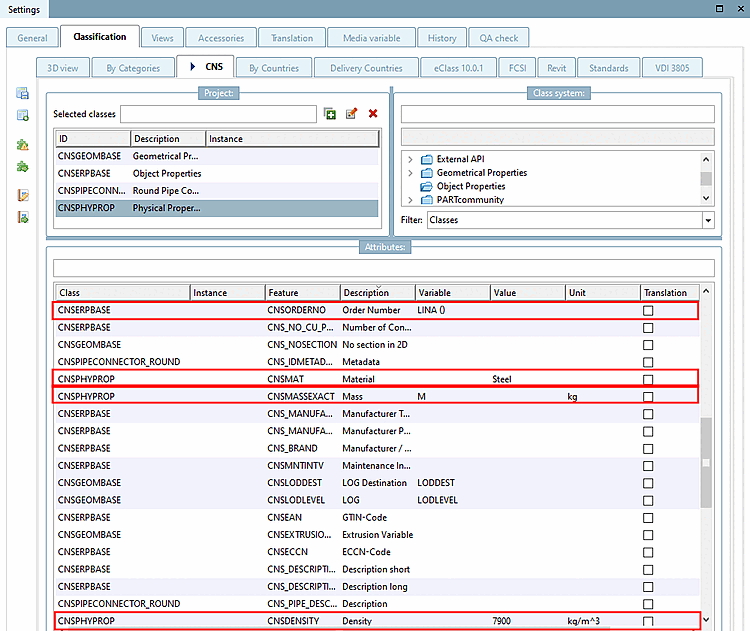

Sobald die Einträge unter Variablen [Variables] gesetzt sind, werden diese automatisch nach Klassifikation [Classification] -> CNS übernommen.

Eintrag unter Variablen [Variables] Klasse [Class] Merkmal [Feature]
Variable mit Bestellnummer [Variable with order number] CNSERPBASECNSORDERNO
Variable mit Typenschlüssel CNSERPBASECNSTYPECODE
Variable mit Masse CNSPHYPROPCNSMASSEXACT
Material CNSPHYPROPCNSMAT
Dichte [kg/m³] CNSPHYPROPCNSDENSITY

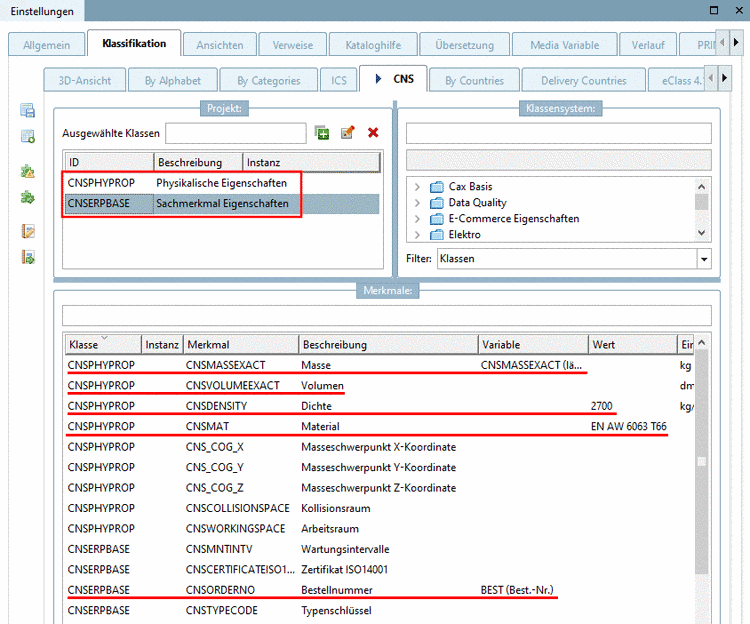

Klassenvariablen [Class variables]

Klassenvariablen [Class variables]
