Im Folgenden werden die Zusammenhänge anhand eines Beispiels beschrieben:

	Tipp
	Unter $CADENAS/training liegt in einer Standardinstallation die Datei "training.cip". Wenn Sie diese entcippen, steht Ihnen das Beispiel unter "23dlibs/training/assembly/scharnier" zur Verfügung.

Aus den Bauteilen fluegel.prj und bolzen.prj erstellen wir ein Scharnier als Assembly-Tabellenprojekt. Auf Basis bereits gesetzter Anfügepunkte erfolgt der Zusammenbau.

Flügel

Bolzen

Scharnier

Die Winkelstellung des Scharniers wird über eine Variable ("ANG") in einer Regel [Rule] definiert.

	Hinweis
	Ein Assembly-Tabellenprojekt wird grundsätzlich schrittweise über eine Assembly-Konfiguration und eine Assembly-Schablone erstellt.

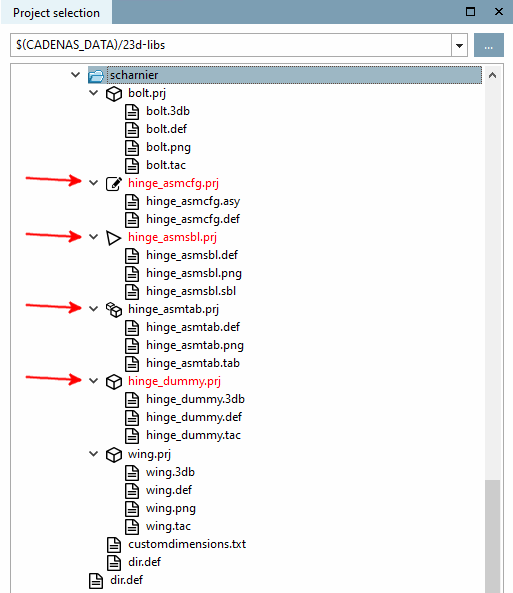

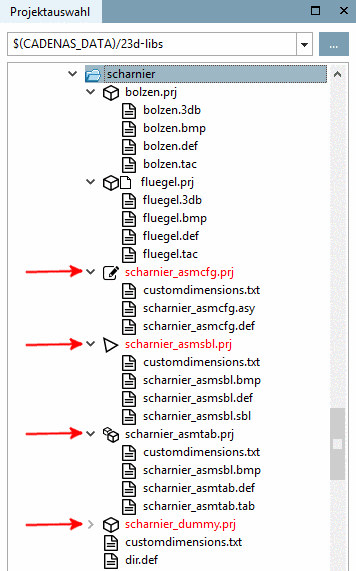

Wenn Sie das Beispiel durchführen, sollten Sie am Schluss in Ihrem Arbeitsverzeichnis alle nebenstehenden Projekte angelegt finden, wie es das Bild rechts zeigt. Dummy-Startteil (hinge_dummy.prj) Assembly-Konfiguration (scharnier_asmcfg.prj) Schablone (scharnier_asmsbl.prj) Assembly-Tabellenprojekt (scharnier_asmtab.prj)

Projektauswahl [Project selection] / Assembly-Konfiguration - Schablone - Assembly-Tabellenprojekt
