3.1.9.2. Export 2D-Formate
3.1.9.2.2. Registerseite "Filter" - Einheitenumrechnung
Zurück  Weiter
3.1.9.2.2. Registerseite "Filter" - Einheitenumrechnung

Die beiden folgenden Abbildungen zeigen den Standardfall: Es erfolgt keine Einheitenumrechnung bei der Bauteilübergabe. Die Bemaßungswerte sind in der 2D-Ableitung von PARTdataManager und 2D CAD-System identisch.

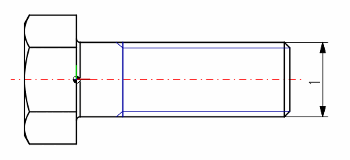

Maßeinheit 1 in PARTdataManager

Maßeinheit 1 in PARTdataManager

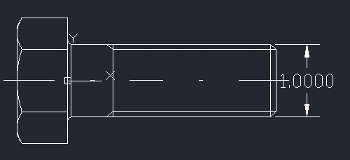

Maßeinheit 1 im 2D CAD

Maßeinheit 1 im 2D CAD

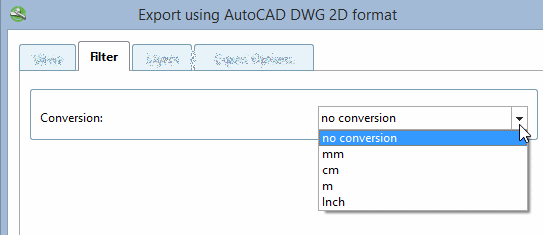

Auf der Registerseite Filter steht Ihnen im Listenfeld Umrechnung folgende Optionen zur Verfügung:

  • keine Umrechnung [no conversion]

  • mm

    Durch eine Einheitenumrechnung von inch nach mm wird der Wert 25.4 mal so groß.

  • cm

  • m

  • Inch

    Durch eine Einheitenumrechnung von mm nach inch wird der Wert 25.4 mal kleiner.
