5.5.4.1. Geometrie *.3db erstellen

  1. Klicken Sie auf „einzelteil-projekt.3db“.

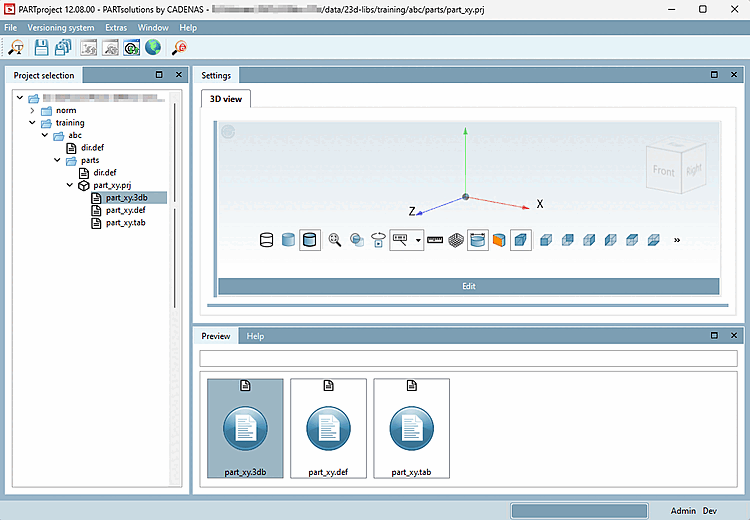

    -> Der Dialogbereich Einstellungen [Settings] zeigt das Dockingfenster 3D-Ansicht. Noch ist in diesem Fenster keine Vorschau verfügbar.

  2. Klicken Sie auf den Button Bearbeiten [Edit].

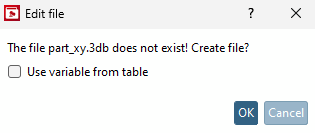

  3. Bestätigen Sie im Dialogfenster Datei bearbeiten [Edit file] mit OK. Das Optionsfeld Variablen aus der Tabelle übernehmen [Use variable from table] ist nicht relevant, da noch keine Tabelle existiert, aus der Sie Variablen übernehmen könnten.

    -> Der PARTdesigner wird gestartet.

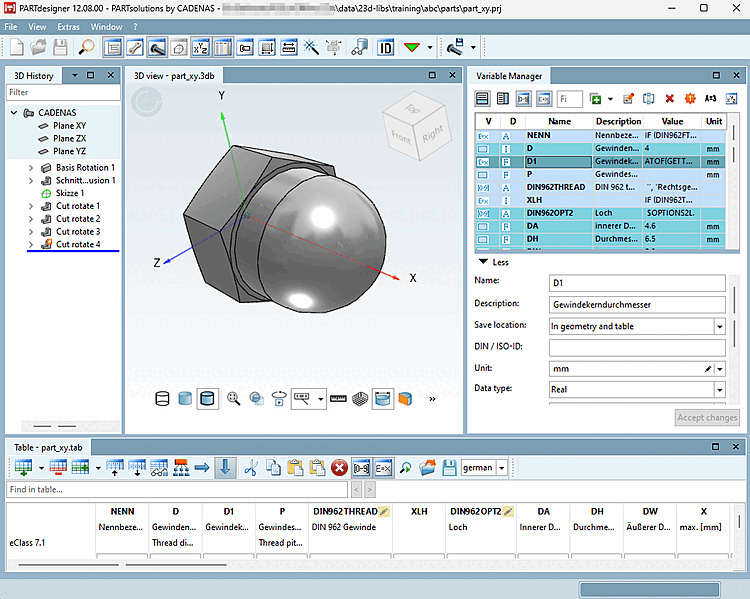

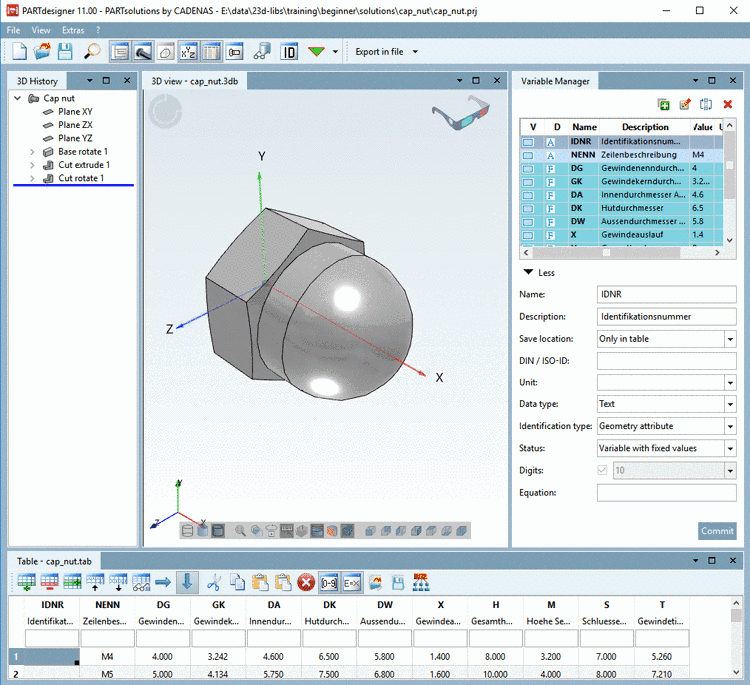

  4. Erstellen Sie die Geometrie [Geometry] / *.3db-Datei Ihres Bauteils. Im Beispiel ist die Hutmutter aus dem Training verwendet. Vergleiche hierzu das Beispiel im Handbuch eCATALOGsolutions Training. Ein kleines Beispiel finden Sie unter Abschnitt 7.4, „3D-Modell erstellen: Kleines Beispiel von A bis Z “.

  5. Speichern Sie die *.3db ab und schließen Sie PARTdesigner.

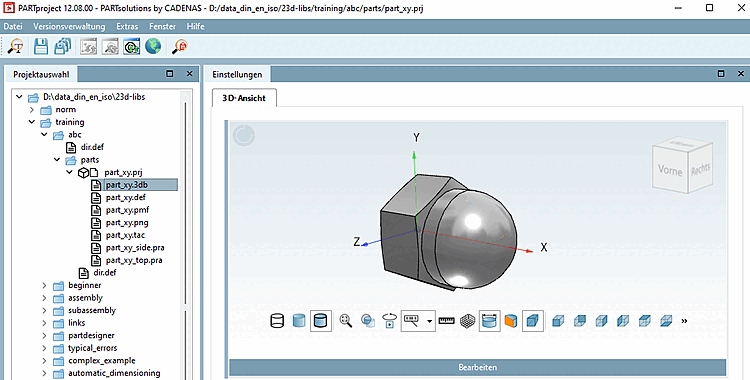

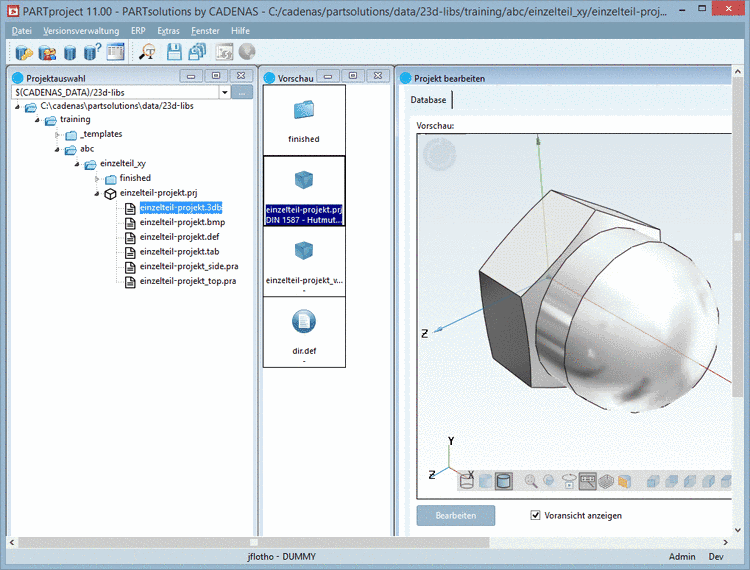

    -> In PARTproject ist die Geometrie der Hutmutter nun als „part_xy.3db“ übernommen. Die Vorschau zeigt die entsprechende Darstellung.

    -> Später wird die Geometrie der Hutmutter als 3D-Vorschau [3D preview] in der Teileansicht [Part view] des PARTdataManager bzw. 3Dfindit zu sehen sein.
