5.10.2.5. Bemaßung vor Export im PARTdataManager zufügen

Sie können direkt vor dem Export ins CAD-System einer Ableitung eine Bemaßung zufügen.

Gehen Sie hierzu folgendermaßen vor:

  1. Wählen Sie eine Standardansicht wie z.B. Vorne +Z.

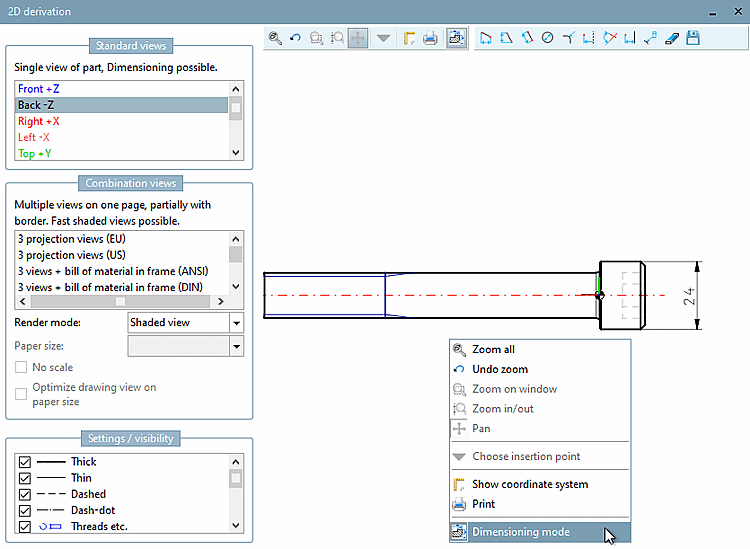

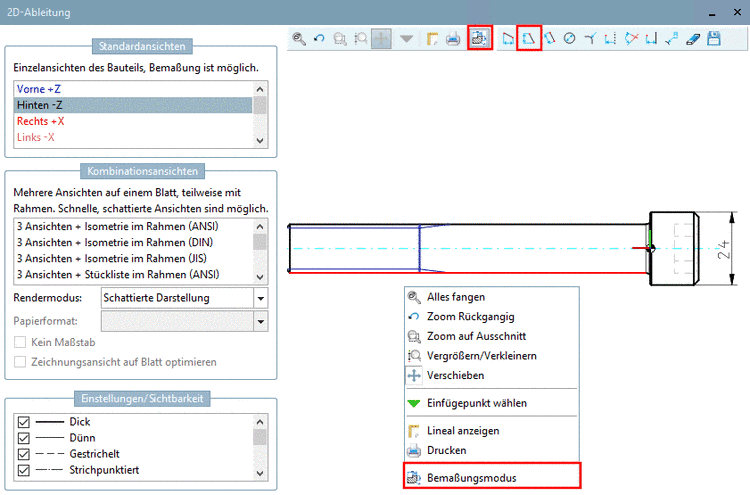

  2. Führen Sie im Kontextmenü der Ansicht den Befehl Bemaßungsmodus [Dimensioning mode] aus.

  3. Setzen Sie gewünschte Bemaßungen.

  4. Klicken Sie auf An CAD übertragen [Transfer to CAD].

  5. Das Bauteil wird mit Bemaßung ans CAD übergeben.

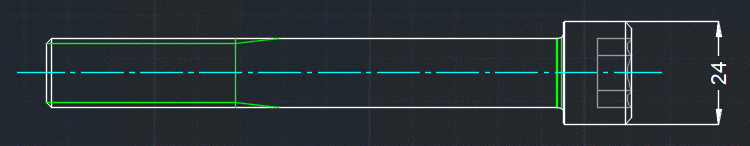

    Bauteil in AutoCAD

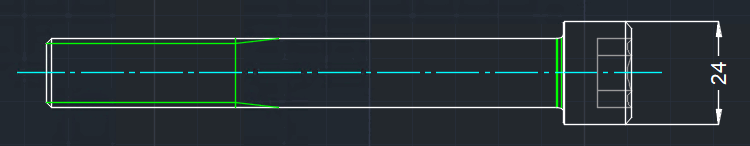

    Bauteil in AutoCAD

[Hinweis]Hinweis

Detaillierte Informationen zu den einzelnen Werkzeugen der Toolbar finden Sie unter Abschnitt 7.9.3.15.3, „ Attribute -> Bemaßungsmodus “.
