5.12.13.6.1. Teileaufbau in NX mittels Pfadstruktur und "Stock"-Funktion

In NX Routing Mechanical gibt es die Möglichkeit, eine Pfadstruktur mit Anfangs-, End- und Knotenpunkten (Ports/Anchors) anzulegen und diese dann mittels Stock (dt. "Aufmaß") -Funktion mit beispielsweise Rohren zu ummanteln. Auf CNS-Seite entsprechen die Ports Anfügepunkten. Aus PARTsolutions exportierte Teile verhalten sich wie native NX-Teile und können direkt in Baugruppen integriert werden.

Beispiel

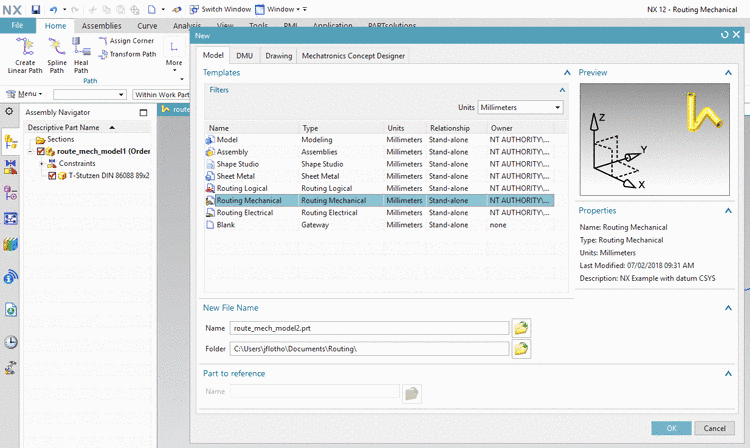

  1. Neues Routing Dokument öffnen

    1. File -> New

    2. Im gleichnamigen Dialog Routing Mechanical wählen und mit OK bestätigen.

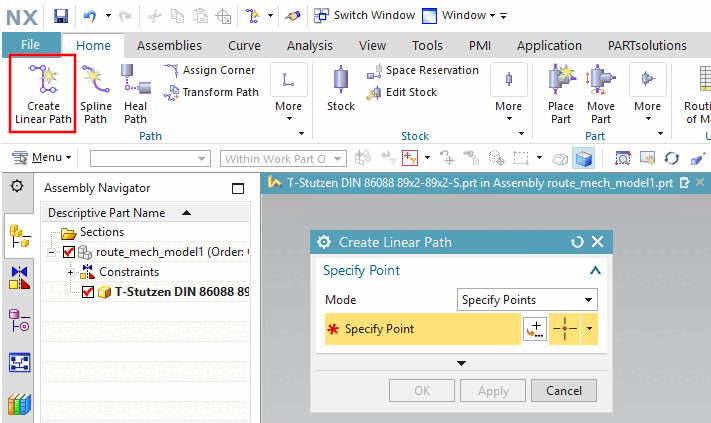

  2. Klicken Sie Create Linear Path.

    Bestimmen Sie Punkte z.B. mit Point Dialog.

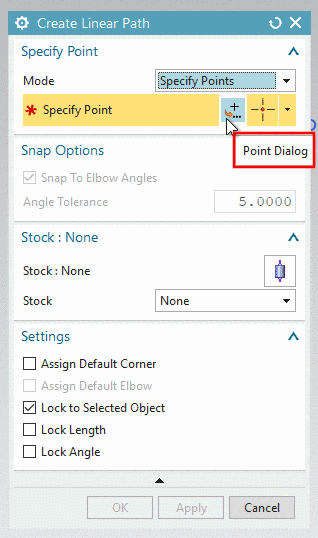

    Point Dialog öffnen

    Point Dialog öffnen

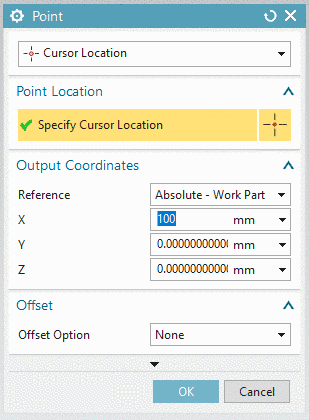

    Point Dialog geöffnet

    Point Dialog geöffnet

    Mit Apply und OK bestätigen und Dialog schließen.

    Pfad-Ergebnis:

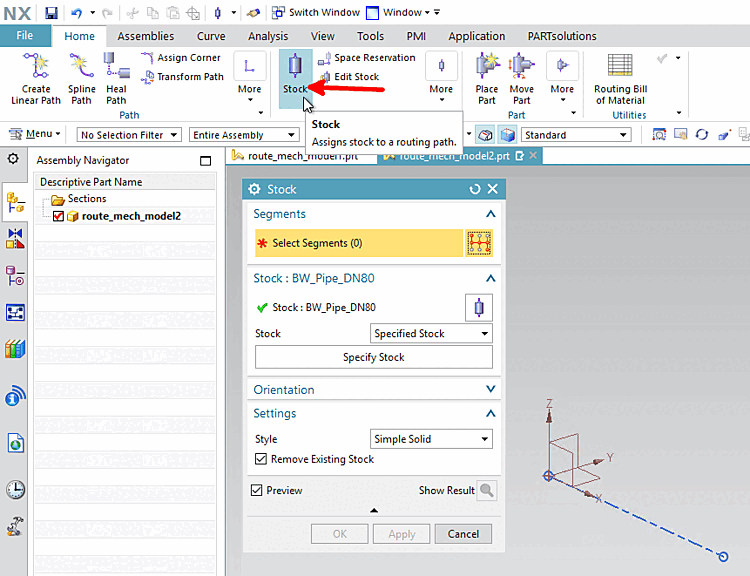

  3. Klicken Sie auf Stock (dt. "Aufmaß").

    -> Der gleichnamige Dialog wird geöffnet.

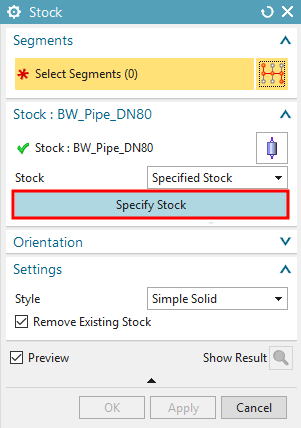

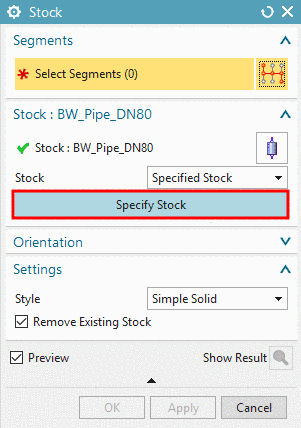

  4. Klicken Sie auf Specify Stock (dt. "Aufmaß angeben").

    -> Der Dialog Specify Item wird geöffnet.

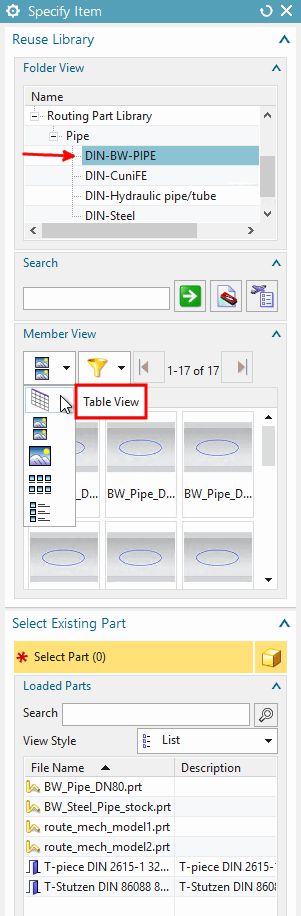

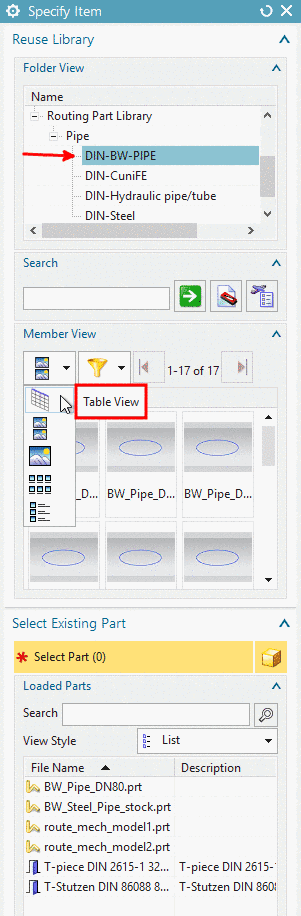

  5. Specify Item

    1. Öffnen Sie in der Folder View das Item Routing Part Library -> Pipe.

    2. Wählen Sie z.B. DIN-BW-PIPE.

    3. Wählen Sie z.B. Table View.

    4. Wählen Sie z.B. BW_Pipe_DN80.

    5. Bestätigen Sie mit OK.

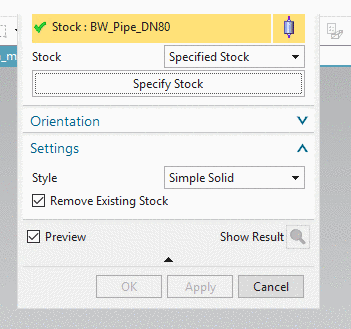

      Ergebnis

      Ergebnis

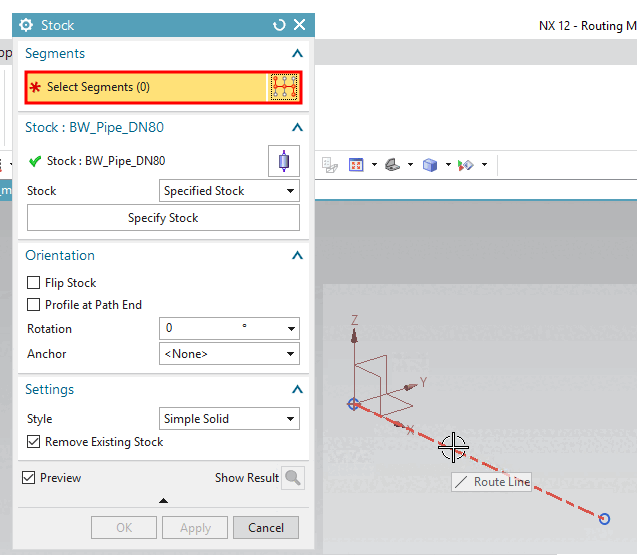

  6. Klicken Sie auf Select Segments und dann mit dem Cursor auf den gewünschten Pfad.

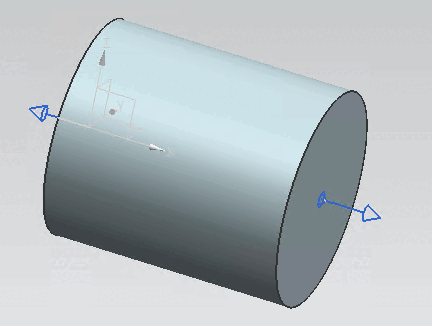

    -> Ergebnis
