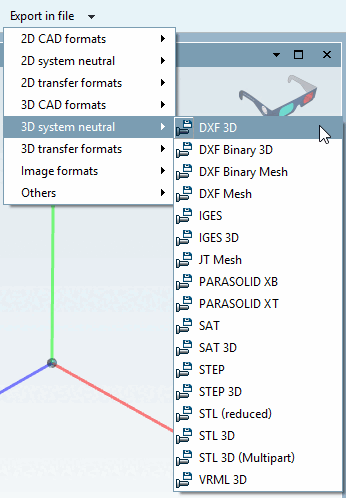

Klicken Sie auf den Menüpunkt Export in Datei [Export in file]. -> Eine Auswahl an verschiedenen 3D-Export- und Grafikdateiformaten ^[114] (BMP, JPEG, TIFF) erscheint (s. Abb.).

Wählen Sie (per Mausklick) aus den vorliegenden Exportformaten das für Ihr CAD-System passende aus, z.B. das AutoCAD-Dateiformat DXF 3D.

Export in Datei [Export in file]

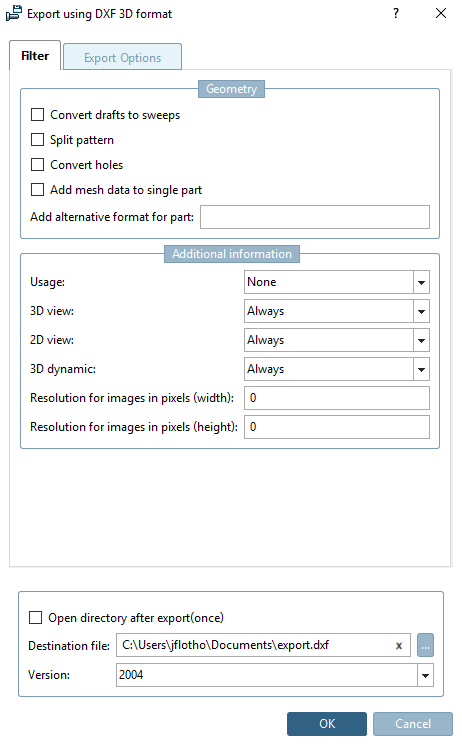

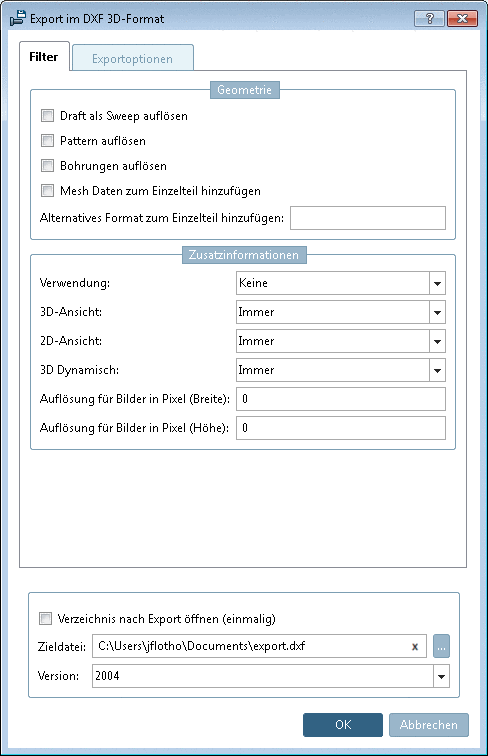

Es erscheint ein Fenster in dem Sie den Speicherort (Feld Dateiname [File name]) und Versionsstand (Feld Version) der Datei festlegen können. Voreingestellt ist der Ordner Documents im User-Verzeichnis. Über die Durchsuchen Schaltfläche ... öffnen Sie das Explorer-Fenster Speichern unter... [Save as...]. Vergeben Sie einen Dateinamen und klicken Sie auf die Schaltfläche Speichern [Save]. Schließen Sie das Fenster mit OK.

Export im .....-Format

Hinweis Achten Sie bitte darauf, dass die Dateierweiterung (z.B. *.dxf) angefügt ist.

Rufen Sie die Datei aus Ihrem CAD-System [CAD system] heraus auf.
