7.9.3.4.1.5. Anfügepunkte an Verschraubungselementen

Die folgenden Beispiele zeigen, was bei Anfügepunkten an Verschraubungselementen zu beachten ist.

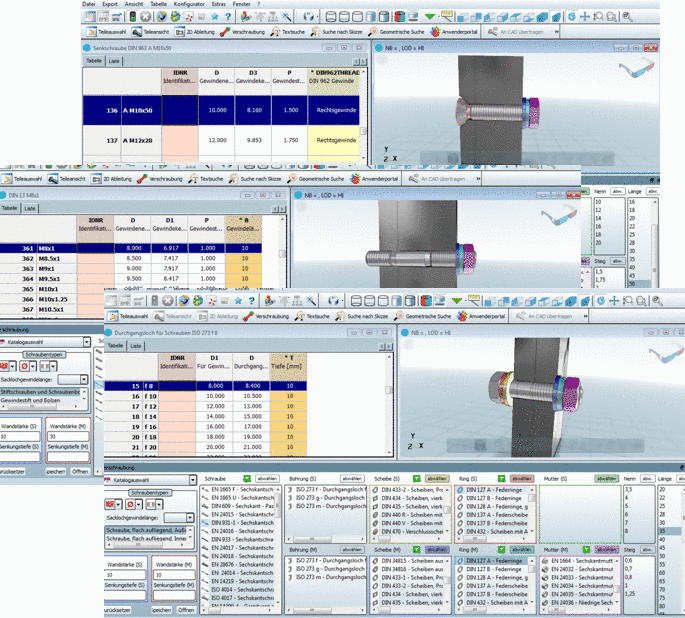

Beispiele Verschraubungen

Beispiele Verschraubungen

[Hinweis]Hinweis

Allgemein gilt: Anzahl, Lage, Ausrichtung und Benennung (Nummerierung) der Anfügepunkte ist zu beachten!

Anzahl, Lage und Benennung ergibt sich aus der PCon-Klassifizierung.

  • Schrauben:

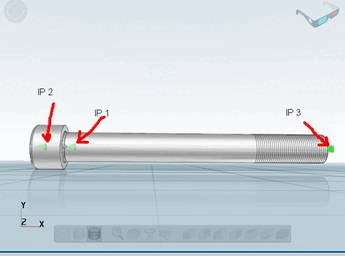

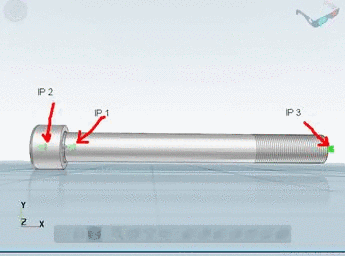

    Zylinderkopfschraube

    Zylinderkopfschraube

    Anfügepunkte [Connection points]:

    • IP 2: Oberseite Schraubenkopf

    • IP 1: Auflagefläche Schraubenkopf

    • IP 3: Schraubenende

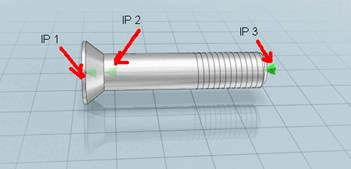

    Senkschraube

    Senkschraube

    Anfügepunkte [Connection points]:

    • IP 1: Oberseite Schraubenkopf

    • IP 2: Unterseite Schraubenkopf

    • IP 3: Schraubenende

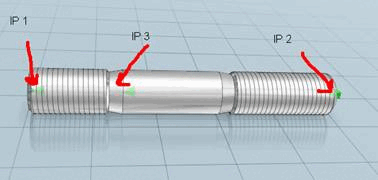

    Stiftschraube

    Stiftschraube

    Anfügepunkte [Connection points]:

    • IP 1: Oberseite

    • IP 2: Unterseite

    • IP 3: Ende Einschraubgewinde

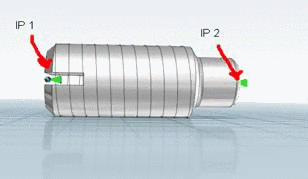

    Gewindestift

    Gewindestift

    Anfügepunkte [Connection points]:

    • IP 1: Oberseite

    • IP 2: Unterseite

  • Muttern

    Mutter

    Mutter

    Anfügepunkt [Connection point]:

    • IP 1: Auflagefläche

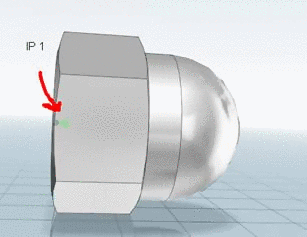

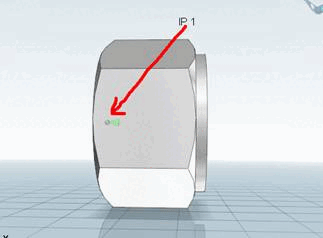

    Hutmutter

    Hutmutter

    Anfügepunkt [Connection point]:

    • IP 1: Auflagefläche

  • Scheiben / Ringe

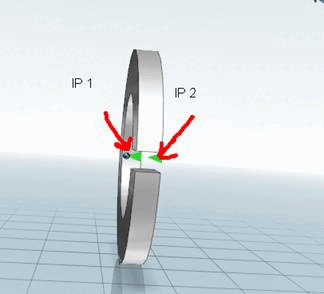

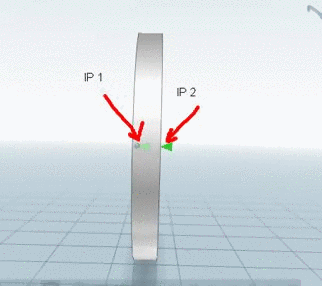

    Scheibe

    Scheibe

    Anfügepunkte [Connection points]:

    • IP 1: Oberseite

    • IP 2: Unterseite

    Ring

    Ring

    Anfügepunkte [Connection points]:

    • IP 1: Oberseite

    • IP 2: Unterseite

  • Bohrungen

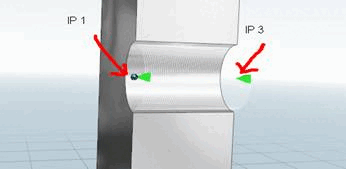

    Durchgangsgewindebohrung

    Durchgangsgewindebohrung

    Anfügepunkte [Connection points]:

    • IP 1: Materialoberseite

    • IP 3: Materialunterseite

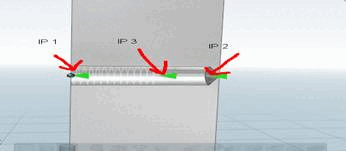

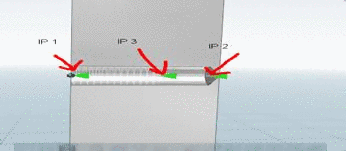

    Sacklochgewindebohrung

    Sacklochgewindebohrung

    Anfügepunkte [Connection points]:

    • IP 1: Materialoberseite

    • IP 2: Materialunterseite

    • IP 3: Gewindeende

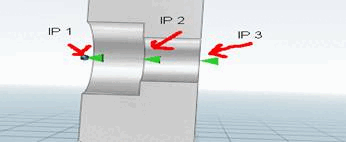

    Durchgangsbohrung mit Senkung, glatt aufliegend

    Durchgangsbohrung mit Senkung, glatt aufliegend

    Anfügepunkte [Connection points]:

    • IP 1: Materialoberseite

    • IP 2: Senkung Auflagefläche

    • IP 3: Materialunterseite

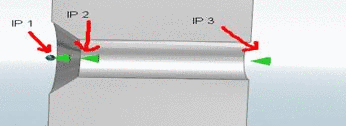

    Durchgangsbohrung für Senkschrauben

    Durchgangsbohrung für Senkschrauben

    Anfügepunkte [Connection points]:

    • IP 1: Materialoberseite

    • IP 2: Senkungsende

    • IP 3: Materialunterseite

    Durchgangsbohrung

    Durchgangsbohrung

    Anfügepunkte [Connection points]:

    • IP 1: Materialoberseite

    • IP 3: Materialunterseite
