7.6.2.3.2. Typ "Ebene im Abstand"

Erzeugen Sie zur aktuell gewählten Ebene eine parallele Ebene in einem spezifizierten Abstand.

  1. Selektieren Sie eine der Basisebenen (XY/ZX/YZ) und klicken Sie auf den Kontextmenübefehl Neue Plane einfügen... [Insert new plane...].

  2. Wählen Sie unter Typ [Type] im Listenfeld Ebene im Abstand [Plane with distance].

  3. Tragen Sie unter Abstand [Distance] einen Wert ein.

    Wenn Sie die Option Andere Richtung [Other direction] aktivieren, wird der Wert im Feld Abstand [Distance] invertiert und die Referenzebene „entgegengesetzt“ ausgerichtet.

-> Nach Bestätigung mittels OK erscheint im Dialogbereich 3D Historie [3D History] die neue Ebene (Plane) mit dem Namen, der im Dialog unter Name vergeben wurde. Per Default ist "Reference plane 1" eingetragen. Weitere Referenzebenen werden fortlaufend nummeriert. Sollten Sie die Referenz aus irgendeinem Grund ändern wollen, können Sie dies tun auf der "Referenz plane" mittels Kontextmenübefehl Neue Referenz wählen [Select new reference].

[Hinweis]Hinweis

Die 3D-Ansicht [3D view] visualisiert unmittelbar Werteänderungen und zeigt die Position im Koordinatensystem.

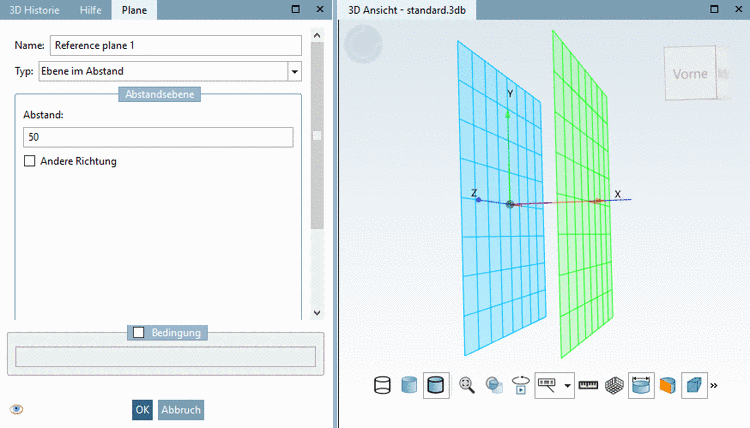

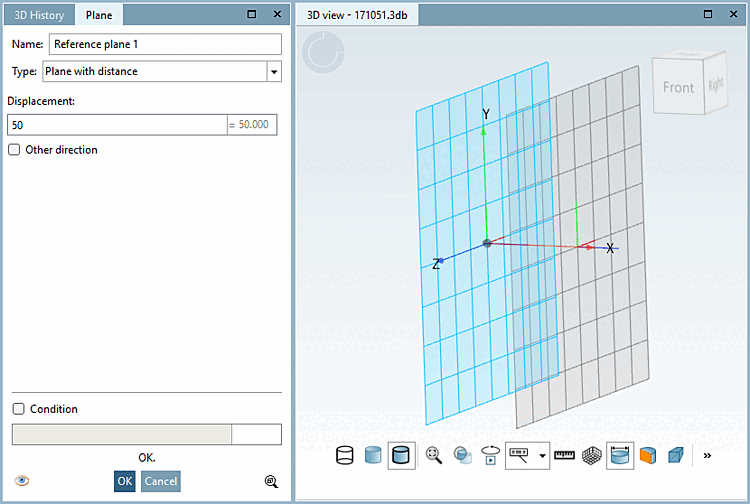

Ebene im Abstand [Plane with distance]

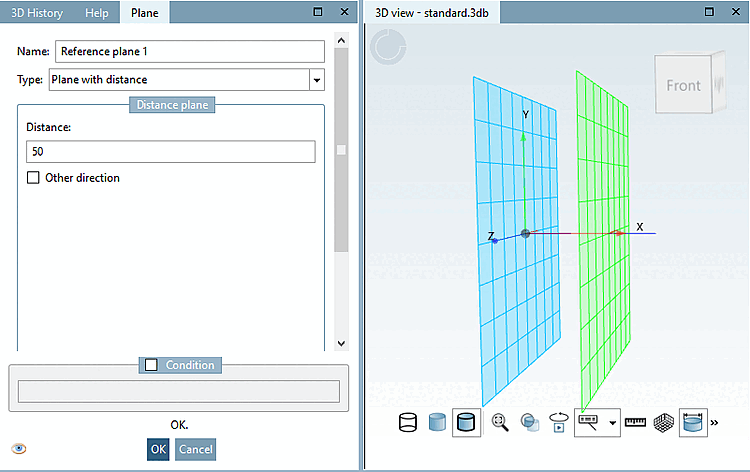

Ebene im Abstand [Plane with distance]

Bedingung [Condition]: Das Erzeugen der Referenzebene kann optional von einer Bedingung abhängig gemacht werden. Tragen Sie beispielsweise B > 10 ein.
