12.3. Wie kann ich das gewählte CAD Modell direkt in das CAD-System integrieren (PART2cad)?

Die Direktintegration (PART2cad) vereinfacht den Import der CAD-Modelle ins CAD-System. Diese werden damit schnell und direkt ins CAD-System geladen. Das Zwischenspeichern der Daten entfällt.

[Hinweis]Hinweis

Voraussetzung: Es wurde unter Formate ➝ Formate hinzufügen ➝ CAD-Direktintegration mit PART2cad ein Format ausgewählt. Die Anzeige erfolgt unter Ihre Auswahl.

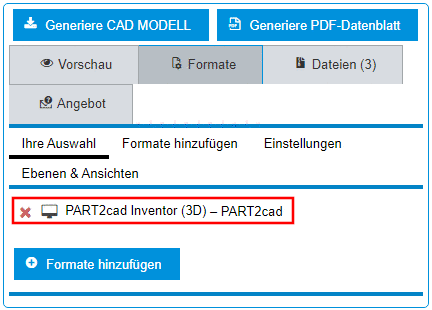

Beispiel: Auswahl von "PART2cad Inventor (3D)"

Beispiel: Auswahl von "PART2cad Inventor (3D)"

Gehen Sie folgendermaßen vor:

  1. Stellen Sie sicher, dass das gewünschte Teil in der Tabellenansicht (und bei vorhandenen Wertebereichsfeldern zusätzlich in der Variablenansicht) spezifiziert ist.

  2. Generieren Sie das Bauteil mit Klick auf den Button CAD bzw. Generiere CAD MODELL.

    Button "Generiere CAD MODELL"

    Button "Generiere CAD MODELL"

    ➝ Sobald die Generierung beendet ist, wird das Bauteil auf der Registerseite Dateien angezeigt.

  3. Klicken Sie auf den Link PART2cad.

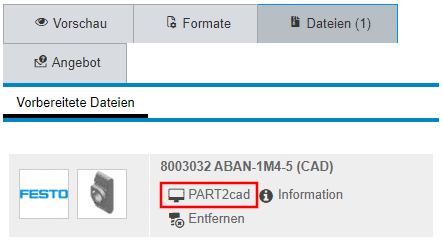

    Direktintegration "PART2cad" aufrufen

    Direktintegration "PART2cad" aufrufen

    ➝ Die Direktintegration startet und ein entsprechender Hinweis erscheint.

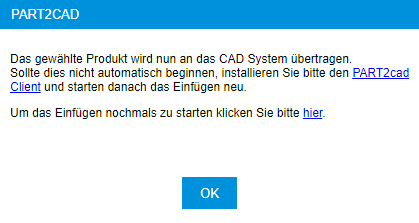

    Dialog "PART2CAD"

    Dialog "PART2CAD"

    Wenn die Anwendungskomponente PART2cad bereits installiert ist, können Sie folgenden Installationshinweis ignorieren. Ansonsten folgen Sie den Anweisungen.

    [Hinweis]Hinweis

    Die folgenden Dialoge können sich abhängig vom verwendeten Browser leicht unterscheiden (hier mit Edge).

    1. Klicken Sie im Dialog PART2CAD auf den Link PART2CAD Client.

      Dialog "PART2CAD"

      Dialog "PART2CAD"

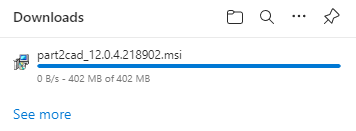

      ➝ Der Download des part2cad_xxx.msi Paketes beginnt automatisch.

      Downloads

      Downloads

    2. Öffnen Sie die msi-Datei.

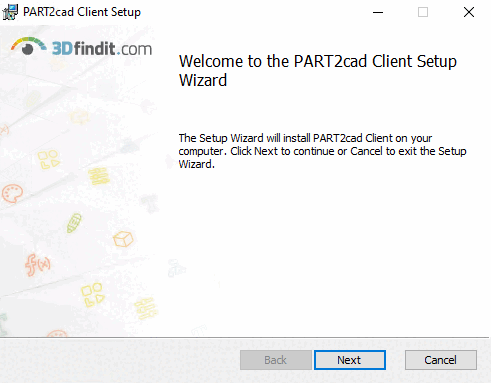

      ➝ Willkommen beim Setup-Assistenten von PART2CAD Client.

    3. Klicken Sie Weiter.

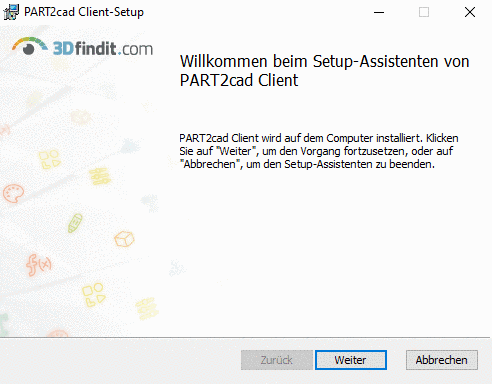

      Willkommen

      Willkommen

    4. Stimmen Sie der Lizenzvereinbarung zu und klicken Sie Weiter.

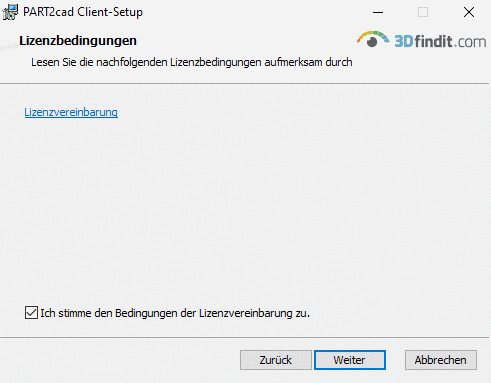

      Lizenzbedingungen

      Lizenzbedingungen

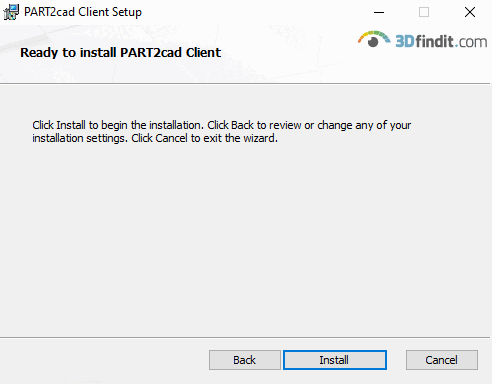

    5. Klicken Sie Installieren.

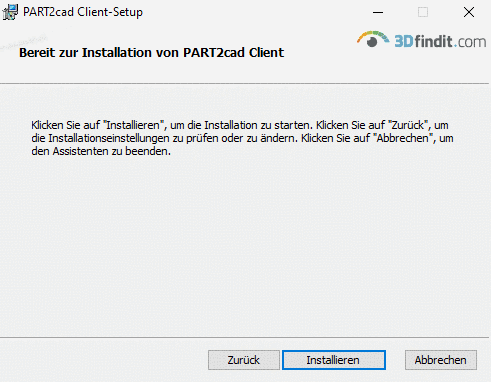

      Installation starten

      Installation starten

    6. Warten Sie, während der PART2CAD Client vom Setup-Assistenten installiert wird.

      Installation

      Installation

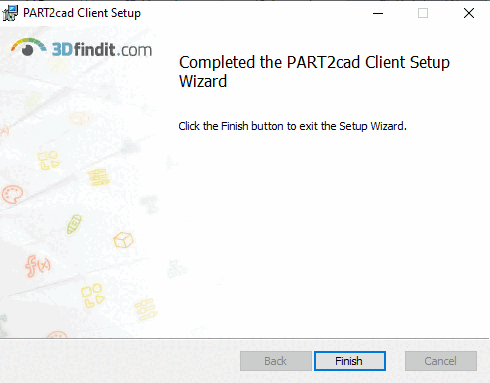

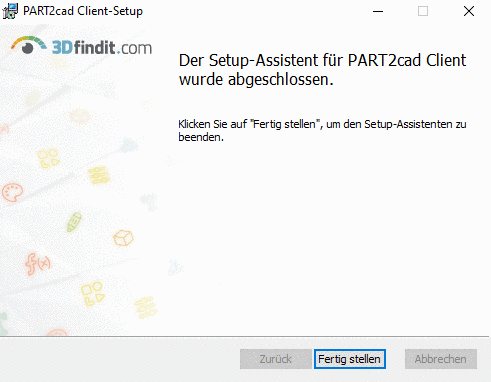

    7. Klicken Sie Fertig stellen.

    8. Klicken Sie auf "hier".

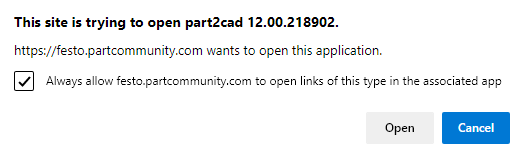

      Wenn Sie nicht möchten, dass dieser Dialog bei jedem Import ins CAD erscheint, erlauben Sie der Webseite Links dieser Art in der zugehörigen App zu öffnen (hier beispielhaft Edge Browser, andere Browser sinngemäß).

      Dialog beispielhaft bei Edge Browser

      Dialog beispielhaft bei Edge Browser

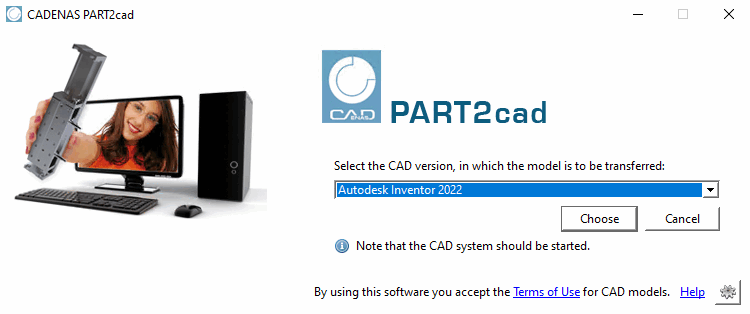

  4. Klappen Sie mit der Pfeiltaste das Listenfeld auf und wählen Sie die CAD-Version, in die das Modell übertragen werden soll. Bestätigen Sie Ihre Auswahl mit Auswählen [Choose].

    Hier beispielhaft der entsprechende Dialog für Autodesk Inventor 2019

    Hier beispielhaft der entsprechende Dialog für Autodesk Inventor 2019

    [Hinweis]Hinweis

    Beachten Sie, dass Ihr CAD System gestartet sein muss.

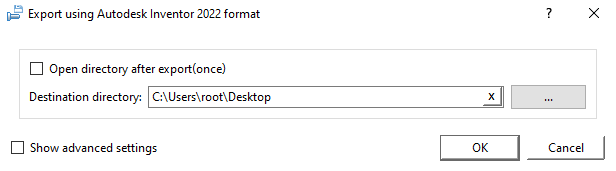

    ➝ Der Export-Dialog wird geöffnet.

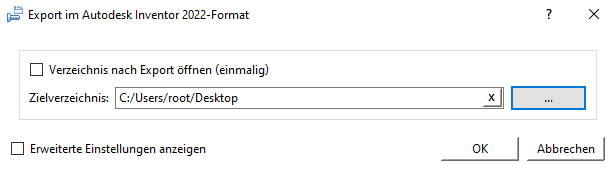

    Hier beispielhaft der entsprechende Dialog für Autodesk Inventor 2019

    Hier beispielhaft der entsprechende Dialog für Autodesk Inventor 2019

  5. Wählen Sie mittels Durchsuchen ... das gewünschte Zielverzeichnis und bestätigen Sie mit OK.

    ➝ Das Modell wird an das CAD System übertragen.

    Modell wird übertragen

    Modell wird übertragen

    [Hinweis]Hinweis

    Wenn die Übertragung an das CAD-System abgeschlossen ist, erscheint eine entsprechende Meldung.

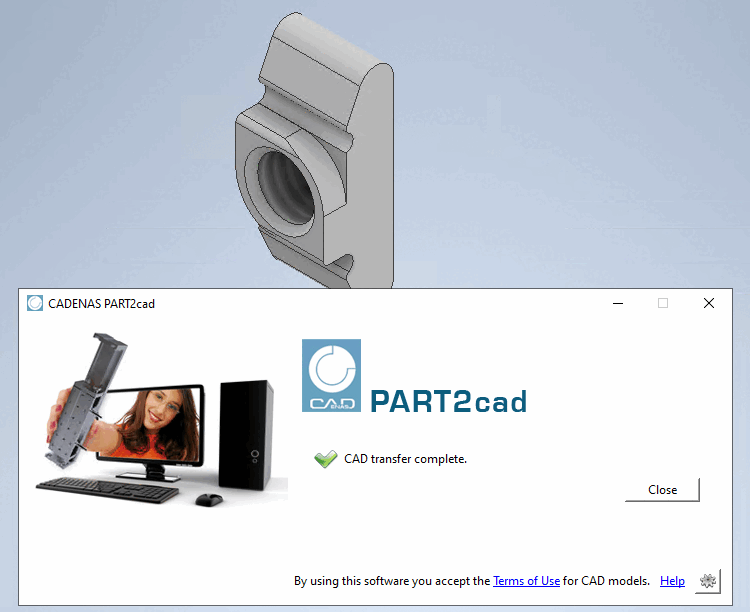

    CAD Übertragung abgeschlossen. [CAD transfer complete.]

    CAD Übertragung abgeschlossen. [CAD transfer complete.]
