7.6.7.6. Kopieren (Nur Sketch)

Mittels Kopieren (Nur Sketch) kopieren Sie einen Sketch und fügen ihn gezielt in der 3D-Ansicht auf einer ebenen Fläche eines Extrusionskörpers oder Rotationskörpers ein.

Gehen Sie hierzu folgendermaßen vor:

  1. Klicken Sie in der 3D Historie auf das zu kopierende Sketchfeature.

  2. Wählen Sie im Kontextmenü den Befehl Kopieren (Nur Sketch).

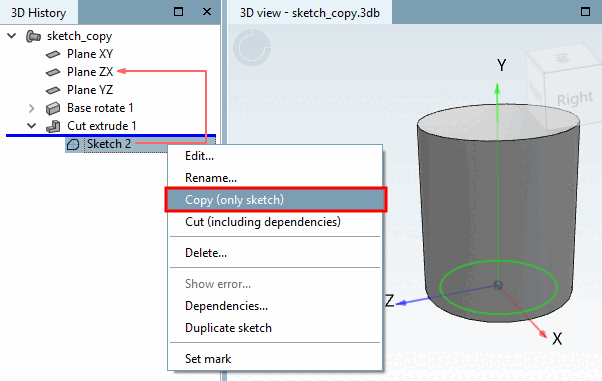

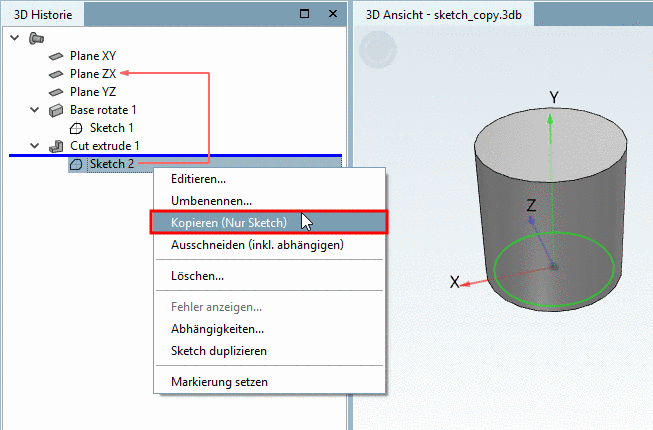

    Kopieren (Nur Sketch)

    Kopieren (Nur Sketch)

    -> Der Umriss des Sketches wird farblich gekennzeichnet.

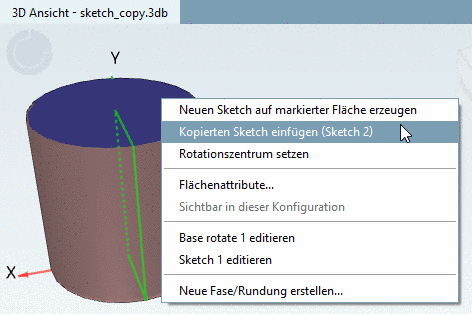

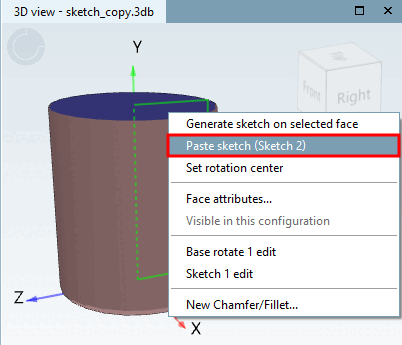

  3. Markieren Sie die Fläche, auf welcher Sie den Sketch einfügen möchten, indem Sie diese anklicken und rufen Sie den Kontextmenübefehl Kopierten Sketch einfügen auf.

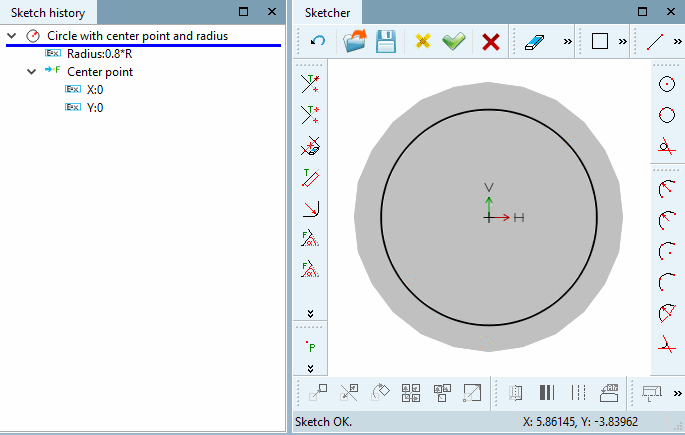

    -> Der Sketcher wird geöffnet.

  4. Bestätigen den vorliegenden Sketch, indem Sie die Änderungen übernehmen anklicken (oder nehmen Sie zuvor eine Anpassung vor).

    -> Der Sketcher wird geschlossen.

  5. -> Der Sketch wird nun auf der zuvor selektierten Fläche eingefügt. Im vorliegenden Beispiel führen Sie nun eine Extrusion aus.

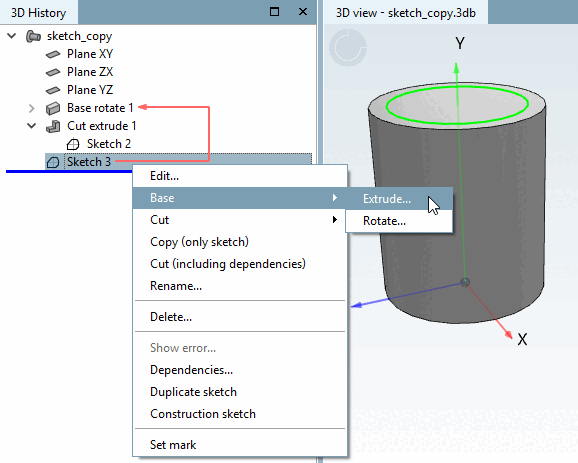

    Sketch eingefügt

    Sketch eingefügt
