3.1.6.4.6.5. Registerseite 3D-Dateien

Sie können eine beliebige 3D-Datei als Suchteil laden:

  • Wenn Sie auf Aus CAD [From CAD] klicken, wird das im CAD selektierte Einzelteil oder die Baugruppe für die Suche in den Dialog geladen.

  • Wenn Sie auf Datei laden [Load file] klicken, öffnet sich ein Explorer-Fenster, in welchem Sie zur gewünschten Geometrie browsen können.

    Im Folgenden ist diese Variante detailliert beschrieben.

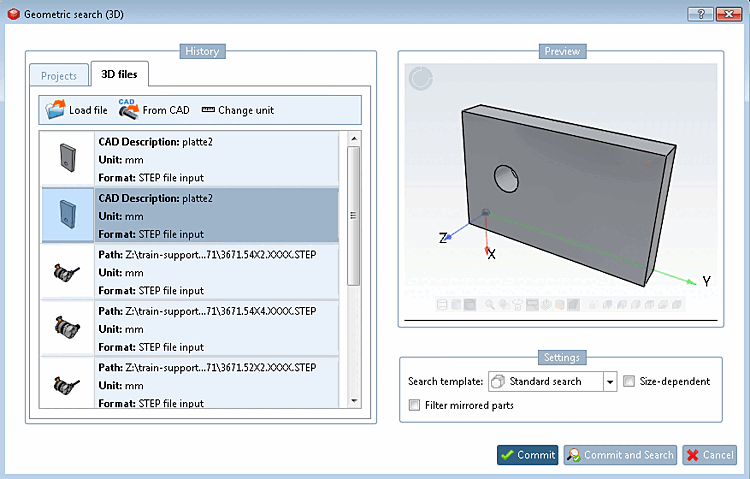

  1. Wechseln Sie links im Dialogbereich Verlauf [History] auf die Registerseite 3D-Dateien [3D files].

  2. Klicken Sie auf den Menüpunkt Datei laden [Load file] .

    -> Ein Explorer-Fenster wird geöffnet.

  3. Browsen Sie zur gewünschten Datei.

    Eine Vielzahl von Formaten kann geöffnet werden: [57]

    • IGS (*.igs)

    • STL (*.stl)

    • Inventor 2010 (*.ipt, *.iam)

    • NAT (*.nat)

    • PS3-V2 3D (*.ps3)

    • PartJava 3D (*.zjv)

    • Pro/Engineer Wildfire Version 3 32 Assembly (*.asm)

    • Pro/Engineer Wildfire Version 3 32 Part (*.prt)

    • Pro/Engineer Wildfire Version 3 32 UDF (*.gph)

    • SAT ascii 3D (*.sat)

    • STEP (*.step, *.stp)

      [Hinweis]Hinweis

      Im STEP-Format werden Topologieinformationen/Features mit bester Qualität geladen (wenn die Lizenz "PSADDONS*ADVANCEDTOPO" zur Verfügung steht).

      Kugel [Sphere], Torus und Verlängerter Zylinder [Elongated Cylinder] stehen dann zusätzlich zur Verfügung. Die übrigen Features werden mit wesentlich höherer Qualität eingelesen.

      Siehe auch Abschnitt 3.1.6.4.6.9, „Qualität der Topologie-Informationen/Features“.

      Nach der Auswahl eines STEP-Formats öffnet sich das Dialogfenster Import-Optionen für Format STEP file input.

      Bestätigen Sie mit OK.

    • SolidDesigner PKG File (*.pkg)

    • SolidDesigner PKG/STL File (*.stl)

    • Solidworks 2010 (*.sldprt, *.sldasm)

    • U3D (*.u3d)

    • *.zjv

    [Hinweis]Hinweis

    Stellen Sie sicher, dass bei Auswahl von CAD-Formaten die CAD-Anwendung gestartet wurde.

  4. Wenn es für eine Dateiendung Mehrdeutigkeiten gibt, erscheint ein zusätzliches Dialogfenster.

    Mehrdeutigkeiten gibt es beispielsweise für eine Dateiendung wie .prt, welche von Creo Elements ebenso verwendet wird wie von NX, außerdem für bestimmte Versionen eines CAD-Systems.

    Wählen Sie im Listenfeld das gewünschte System und die gewünschte Version.

  5. Danach erscheint das Dialogfenster Auswahl der Einheit [Selection of unit].

    Wählen Sie im Listenfeld die korrekte Einheit aus: mm, cm, dm , m, INCH, FEET, INCH/10, INCH/100

    Bestätigen Sie mit Klick auf OK.

    -> Die Datei wird im Dialogfenster auf der linken Seite gelistet. Auf der rechten Seite erscheint eine große 3D-Vorschau [Preview 3D].



[57] die Anzeige ist abhängig von den installierten CAD-Systemen
