10.4.6.1. Dokumente einbetten

Für den Dokumentenaufruf im PDF gibt es zwei Möglichkeiten:

  1. Per Klick auf ein Pin-Icon (siehe Abschnitt 10.4.12, „ Embed “)

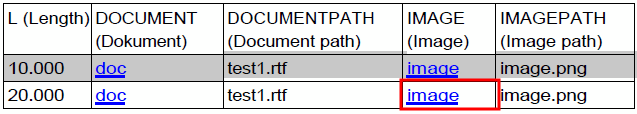

  2. Per Link in der Sachmerkmalstabelle (Beschreibung im Folgenden)

Voraussetzung: Die benötigten Dateien sollten im Katalog liegen (im einfachsten Fall im entsprechenden Projektverzeichnis). Die Pfade müssen hierbei relativ zum Pfad der Projektdatei angegeben werden.[114]

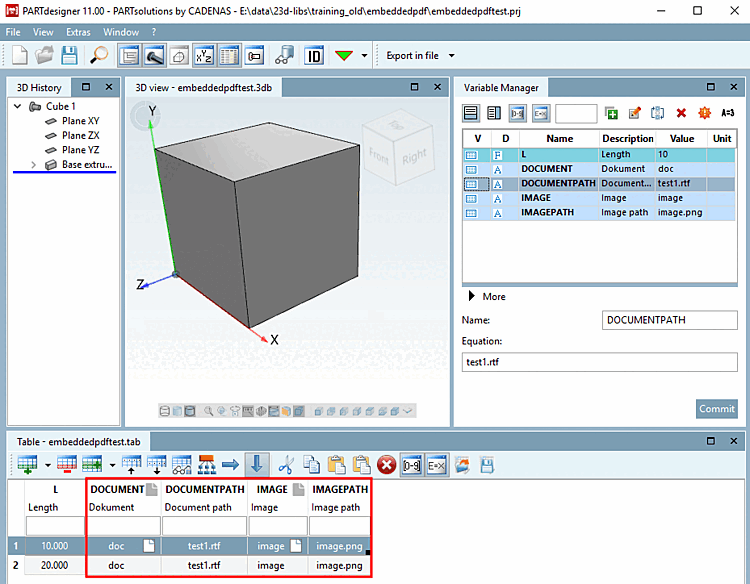

  • Legen Sie in PARTdesigner die Tabelle mit den entsprechenden Variablen an.

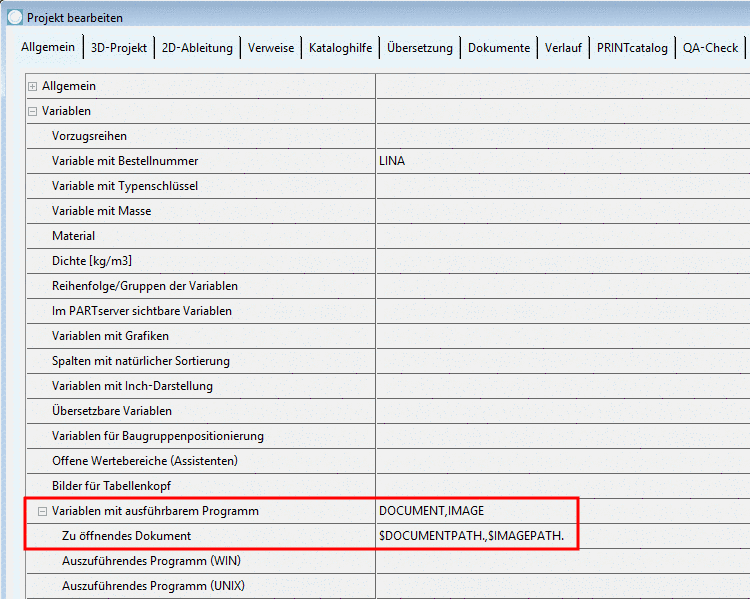

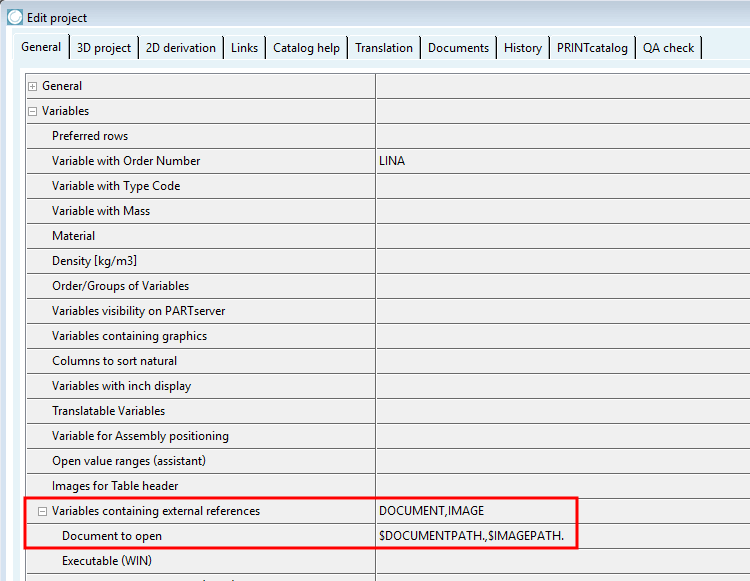

  • Legen Sie die entsprechenden Variablen in PARTproject unter Variablen mit ausführbarem Programm [Variables containing external references] bzw. Zu öffnendes Dokument [Document to open] an.

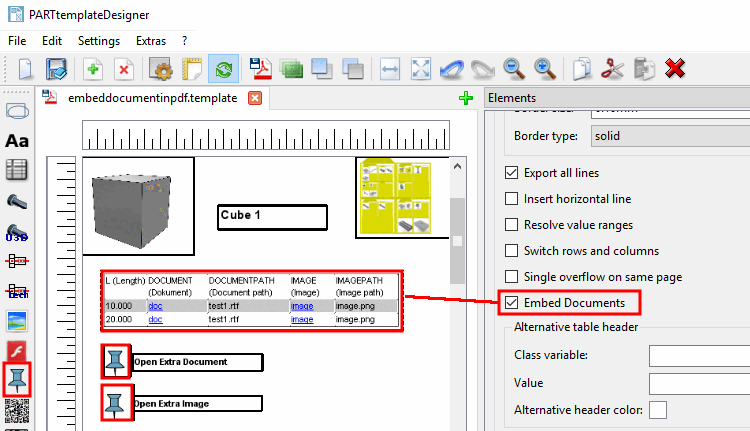

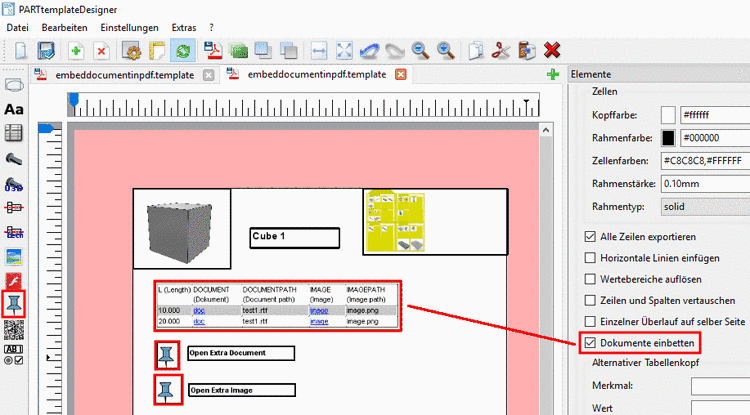

  • Aktivieren Sie in PartTemplateDesigner unter Elemente [Elements] -> Tabelle [Table] das Auswahlkästchen Dokumente einbetten [Embed Documents].

    [Hinweis]Hinweis

    Achten Sie darauf, dass kein Zeilenumbruch im Link vorhanden ist, ansonsten wird dieser nicht funktionieren.



[114] Ab V11 SP6 sind auch absolute Pfade möglich.
