1.1.5.1.2. Neuen Prozess hinzufügen und Einstellungen

  1. Neuen Prozess hinzufügen:

    Für die automatische Zuweisung muss ein Prozess erstellt werden.

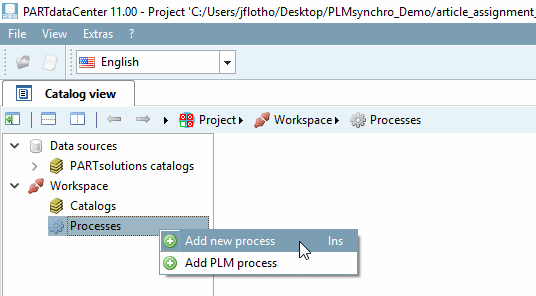

    Klicken Sie im Kontextmenü von Arbeitsbereich [Workspace] -> Prozesse [Processes] -> Artikel Zuweisung [Article Assignment] auf den Befehl Neuen Prozess hinzufügen [Add new process].

    [Hinweis]Hinweis

    Sie können beliebig viele Prozesse erstellen, diese unterschiedlich benennen und so jederzeit wieder aufrufen und einsetzen.

    Sie müssen also keine Einstellungen überschreiben!

    Wenn Sie einen Prozess löschen möchten, finden Sie hierzu im Kontextmenü den Befehl Prozess entfernen [Remove Process]. Das Entfernen wird erst beim Schließen der Anwendung ausgeführt! Vorher können Sie bei einem Irrtum gegebenenfalls noch den Befehl Rückgängig Entfernen [Undo Remove] benutzen.

  2. Selektieren Sie den neuen Prozess.

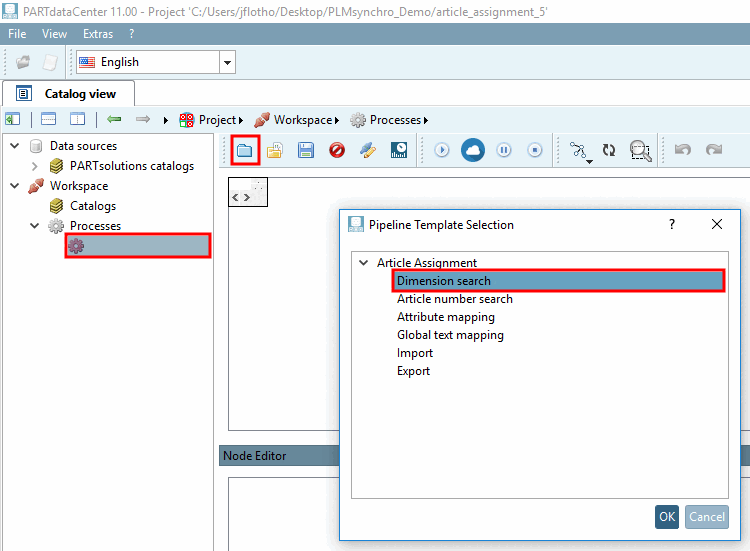

  3. Klicken Sie auf die Schaltfläche Load predefined template und dann auf das Template Abmessungssuche [Dimension search].

    Template für "Abmessungssuche [Dimension search]" laden

    Template für "Abmessungssuche [Dimension search]" laden

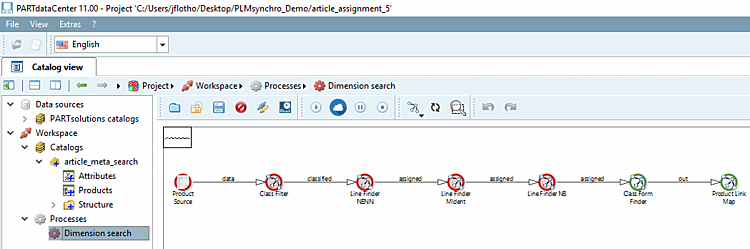

    -> Die Pipeline wird angezeigt.

    Selektieren Sie der Reihe nach die einzelnen Knoten. Dadurch werden die jeweiligen Einstellungsoptionen eingeblendet. Die jeweilige Selektion ist gelb markiert. In rot markierten Knoten sind verpflichtend noch Einstellungen vorzunehmen. In grünen Knoten können optional noch Einstellungen vorgenommen werden. Eine komplett grüne Pipeline kann ausgeführt werden.

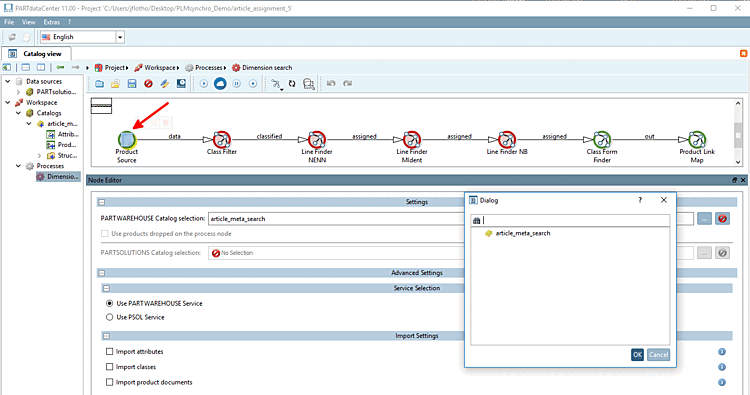

  4. Selektieren Sie Produkt Quelle [Product Source].

    [Hinweis]Hinweis

    Für Urfüllung wird immer PARTWAREHOUSE Service verwendet.

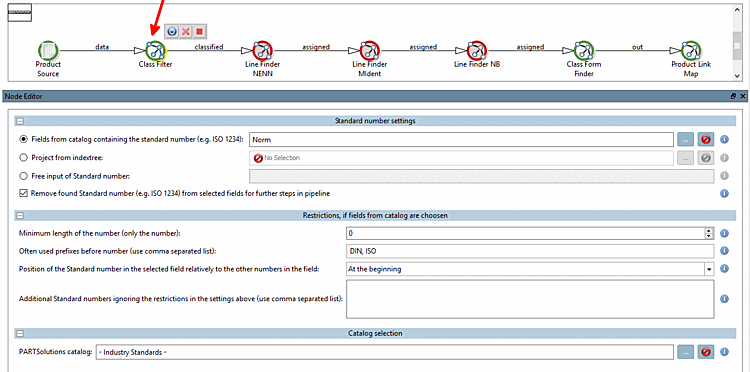

  5. Selektieren Sie den Knoten Klassenfilter [Class Filter].

    Standardnummer Einstellungen [Standard number settings]:

    • Felder vom Katalog, die die Standardnummer beinhalten (z.B. ISO 1234) [Fields from catalog containing the standard number (e.g. ISO 1234)]:

      Klicken Sie auf den Durchsuchen-Button ....

      -> Das Dialogfenster wird geöffnet.

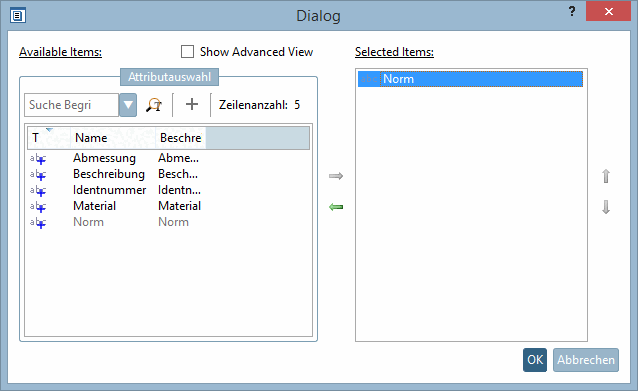

      Selektieren Sie das Attribut (oder mehrere), welches die Standardnummer enthält und schieben Sie es per Pfeiltaste nach rechts. Bestätigen Sie mit OK.

      -> Das gewählte Attribut (oder auch mehrere) wird nun im Eingabefeld angezeigt.

    • PARTsolutions Katalog: Bestimmen Sie genau so wie oben mittels Durchsuchen-Button ... den gewünschten Katalog.

      -> Der Katalog wird im Eingabefeld angezeigt.

    -> Der Knoten Klassenfilter [Class Filter] wird nun in Grün angezeigt.

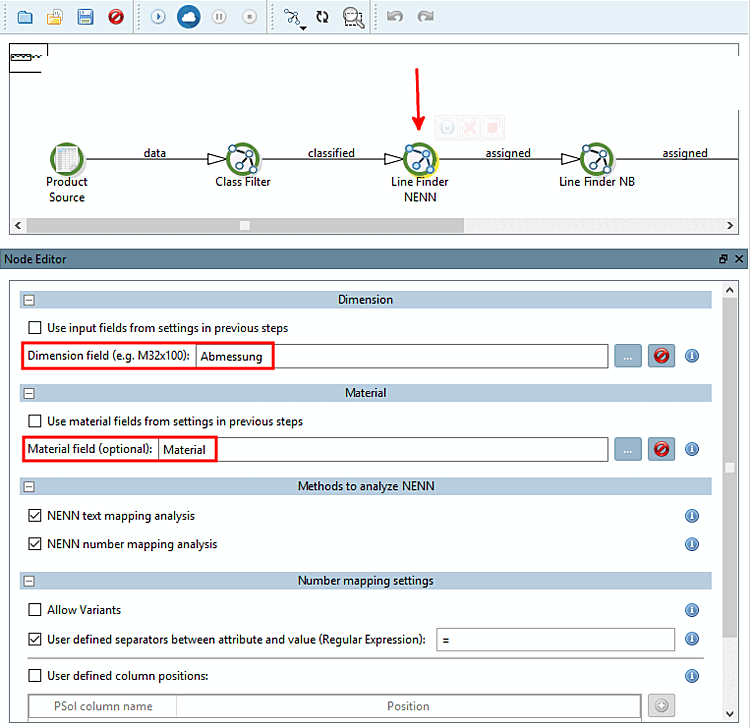

  6. Selektieren Sie den Knoten Line Finder NENN und bestimmen Sie mit Klick auf den Durchsuchen-Button ... das Attribut (Feld) für Bemaßung [Dimension] und Material.

    [Hinweis]Hinweis

    Es sind nun alle Knoten grün. D.h., es sind alle zwingend erforderlichen Angaben gemacht.

    Belassen Sie für das vorliegende Beispiel alle übrigen Default-Einstellungen.

  7. Klicken Sie auf den Start-Button, um die Pipeline auszuführen.

    -> Im Dockingfenster Performance erscheint eine entsprechende Meldung.

  8. Optional können Sie den Prozess speichern. So können Sie ihn jederzeit wieder verwenden, evtl. auch modifiziert. Klicken Sie auf das Speichern-Symbol .

  9. Sehen Sie sich nun das Ergebnis an (siehe nächster Abschnitt).
