7.6.2.17. Spezifischen Berechnungsstand anzeigen

Sie können sich im PARTdesigner den spezifischen Berechnungsstand bis zu dem Historienelement, dass sie gerade editieren, anzeigen lassen.

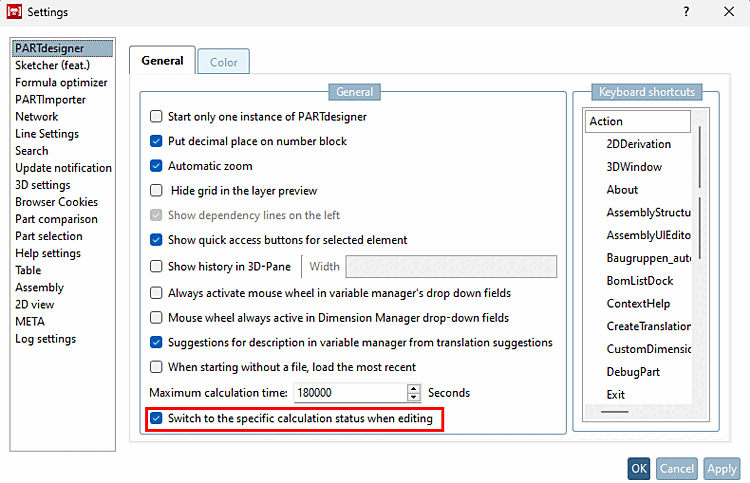

Per Einstellung kann diese Funktion dauerhaft aktiviert werden. Klicken Sie dazu auf Extras > Einstellungen... [Settings...] > PARTdesigner > Allgemein [General] und aktivieren Sie die Einstellung Beim Editieren zum spezifischen Berechnungsstand wechseln [Switch to the specific calculation status when editing].

Bauteil nur bis zu diesem Element berechnen [Calculate component only up to this element] kann auch manuell verwendet werden. Klicken Sie auf das Icon, während Sie ein Historienelement bearbeiten. Dies hat den gleichen Effekt, ist allerdings nur temporär, solange das Historienelement editiert wird. Beim Bearbeiten eines anderen Historienelement muss die Schaltfläche so erneut betätigt werden.

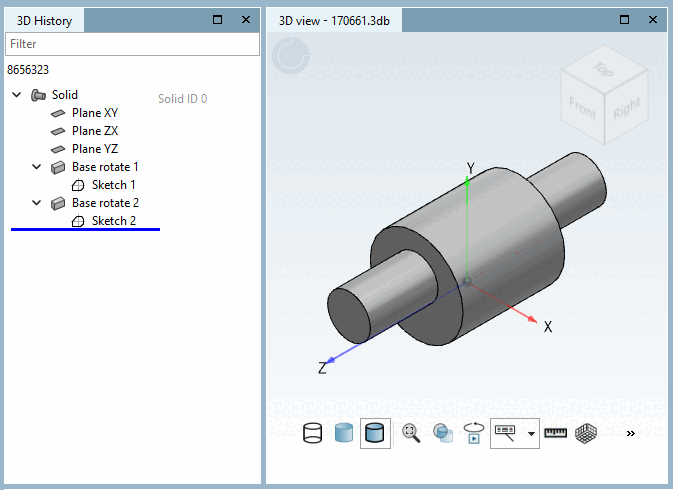

Beispielhafte Ansicht eines gesamten Bauteils

Beispielhafte Ansicht eines gesamten Bauteils

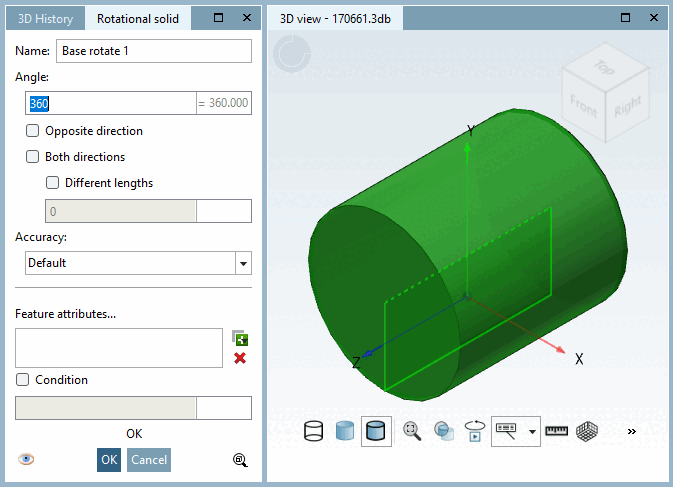

Beispielhafte Ansicht bei aktivierter Einstellung eines einzelnen Historienelements während der Bearbeitung

Beispielhafte Ansicht bei aktivierter Einstellung eines einzelnen Historienelements während der Bearbeitung
